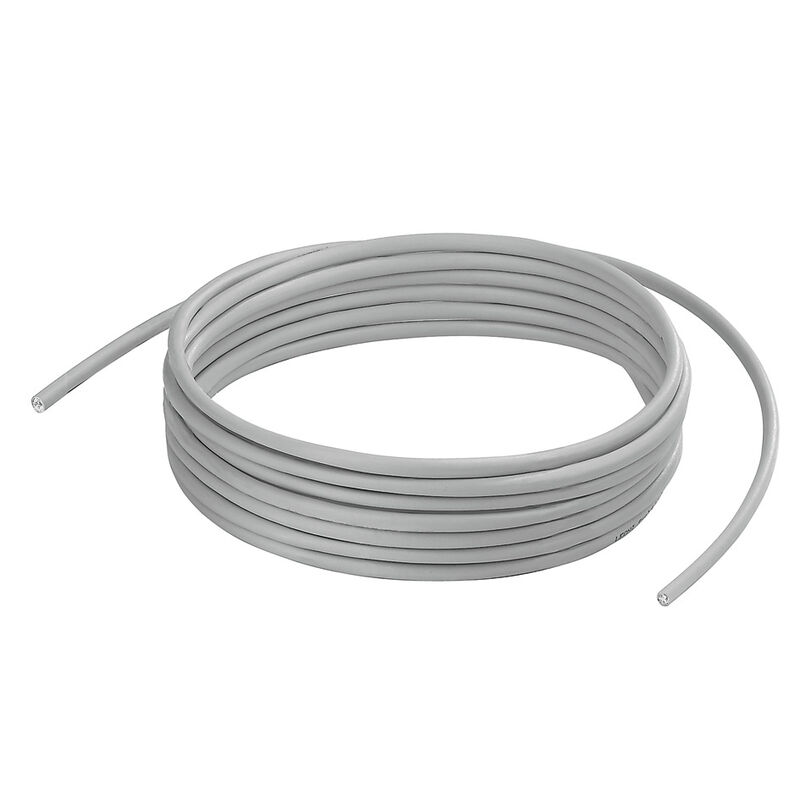

IE-C7FS8LD-305M

Systemkabel, Cat.7 (ISO/IEC 11801), LSZH, 305 m

Art.-Nr. 1273090000
Datenblatt herunterladen Produktdokumentation
Verwandte Artikel 13
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Technische Daten Kabel Kabelspezifische Standards Allgemeine Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cULus)
E349758

Allgemeine Bestelldaten

Ausfuehrung
Systemkabel, Cat.7 (ISO/IEC 11801), LSZH, 305 m
Best.-Nr.
1273090000
Art
IE-C7FS8LD-305M
GTIN (EAN)
4050118062441
VPE
1 Stück
Verpackung
als Kabelring im Karton

Abmessungen und Gewichte

Länge
305 m
Länge (inch)
12.007,874 inch
Nettogewicht
11.660 g

Temperaturen

Lagertemperatur
-20 °C...60 °C
Betriebstemperatur
-20 °C...60 °C
Verlegetemperatur
0 °C...50 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Technische Daten Kabel

Anzahl der Adern
8
Flammwidrigkeit
gemäß IEC 60332-1
Geschirmt
Ja
Halogene
Nein
Isolation
PE
Mantelfarbe
lichtgrau (RAL 7035)
Testspannung Ader-Ader-Schirm
2.5 kV / DC für 2 s
Ölbeständigkeit
Nein

Kabelspezifische Standards

Anwendungsneutrale Kommunikationskabelanlagen
ISO / IEC 11801:2002
EN50173-1:2007
Rauchdichte
gemäß IEC 60754-2

Allgemeine Standards

Zertifikat-Nr. (cULus)
E349758

Normen

Anwendungsneutrale Kommunikationskabelanlagen
ISO / IEC 11801:2002
EN50173-1:2007
Rauchdichte
gemäß IEC 60754-2

Kabelaufbau

Anordnung Adern
verdrilltes Paar
Anzahl der Adern
8
Farbsequenz Adern - Adernpaare
weiß - blau, weiß - orange, weiß - grün, weiß - braun
Gesamtschirm
Schirmgeflecht aus Kupferdrähten
Isolation
PE
Isolationsdurchmesser
1 mm
Kupferdurchmesser
0,43 mm
Leitermaterial
blanker Kupferleiter
Litzen
7
Manteldurchmesser
6,0 mm
Manteldurchmesser, max.
6 mm
Mantelfarbe
lichtgrau (RAL 7035)
Querschnitt
4*2*AWG 27/7 - 4*2*0,1 mm²
Schirmung
S/FTP
Werkstoff Mantel
LSZH
Überdeckung Schirmgeflecht
60 %

Elektrische Eigenschaften Kabel

Betriebsspannung
125 V max.
Capacity (1 kHz)
44 nF/km
Charakteristische Impedanz
100 ± 5 Ω bei 100MHz
Coupling attenuation (up to 1000 MHz)
80 dB
Coupling resistance (10 MHz / m)
5 mΩ
Kategorie
Cat.7 (ISO/IEC 11801)
Schleifenwiderstand
170 Ω/km
Shield attenuation (up to 1000 MHz)
60 dB
Signallaufzeitunterschied
2,5 ns/100m
Testspannung Ader-Ader-Schirm
2.5 kV / DC für 2 s
Trennklasse nach EN 50174-2
d
Widerstandsdifferenz
5 %

Mechanische und Materialeigenschaften Kabel

Biegeradius, min., einmalig
5 x Kabeldurchmesser
Flammwidrigkeit
gemäß IEC 60332-1
Halogene
Nein
Rauchdichte
gemäß IEC 60754-2
UV-beständig
Keine
Ziehkraft
max. 40 N
Ölbeständigkeit
Nein

Klassifikationen

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
