Eigenschaften
| Ausführung | Klippon K (Aluminium-Leergehäuse), Leergehäuse, Aluminiumgehäuse, Höhe: 80 mm, Breite: 125 mm, Tiefe: 57 mm, Werkstoff: Aluminium AlSi12, unbehandelt, silber |
| Best.-Nr. | 9526870000 |

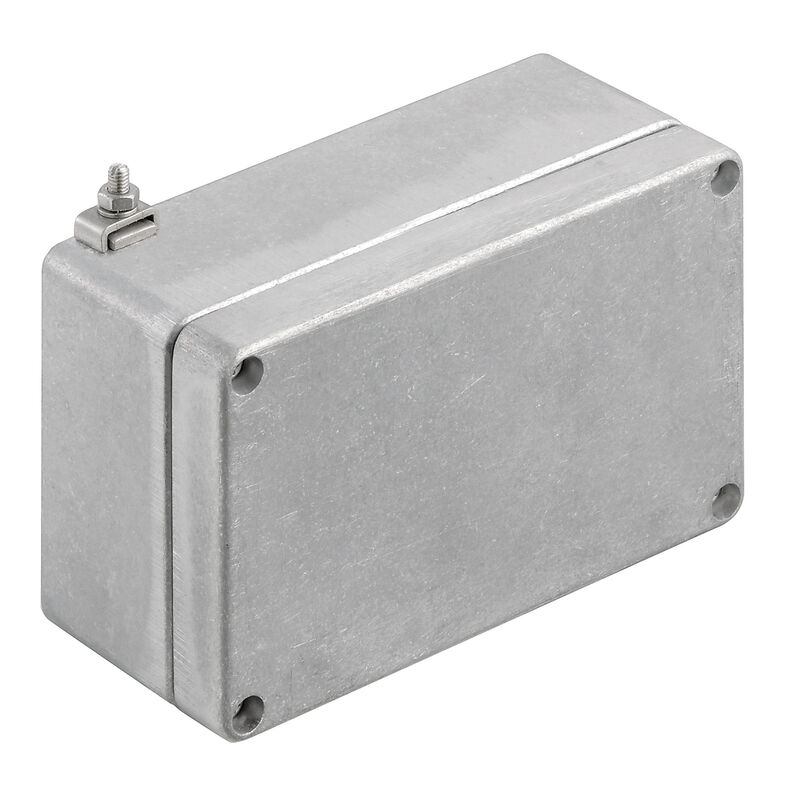

| Typ | KLIPPON K21 EX |
| GTIN (EAN) | 4032248019120 |
| VPE | 1 Stück |
| Tiefe | 57 mm |
| Tiefe (inch) | 2,244 inch |
| Höhe | 80 mm |
| Höhe (inch) | 3,15 inch |
| Breite | 125 mm |
| Breite (inch) | 4,921 inch |
| Befestigungsmaß Höhe | 52 mm |
| Befestigungsmaß Breite | 113 mm |
| Nettogewicht | 472 g |
| Betriebstemperatur | -60 °C...135 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9e4cab4e-239c-4e14-b9df-a0fee300d28a |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 2 |
| M16 | 2 |
| M20 | 1 |
| M12 | 6 |
| M16 | 4 |
| M20 | 3 |
| M25 | 2 |
| Konformitätsbescheinigung Nr. (AoC) | DE PS2410 160308 001ISS01 |
| Konformitätserklärung Nr. (DoC LVD) | DE_PS2410_160412_001ISS01 |
| Zertifikat-Nr. (ATEX) | IBEXU12ATEX1144U |
| Zertifikat-Nr. (DNV) | TAE00002SM |
| Zertifikat-Nr. (IECEX) | IECEXIBE13.0002X |
| Zertifikat-Nr. Klemmenkasten (ATEX) | IBExU12ATEX1145 X |
| Zertifikat-Nr. Klemmenkasten (IECEx) | IECEx IBE 13.0002X |
| Zertifikat-Nr. Klemmkasten (INMETRO) | LMP 23.0527X |
| Zertifikat-Nr. Leergehäuse (ATEX) | IBExU12ATEX1144 U |
| Zertifikat-Nr. Leergehäuse (IECEx) | IECEx IBE 13.0001U |
| Zertifikat-Nr. Leergehäuse (INMETRO) | LMP 23.0526U |
| Zulassungsumgebung |
DNV
GL RMRS ATEX IECEX UL AEx Class Div. CCC INMETRO |
| Anzahl Deckelschrauben | 4 |
| Betriebstemperatur, max. | 135 °C |
| Betriebstemperatur, min. | -60 °C |
| Deckel | Ja |
| Deckelbefestigung | M4 Torxedelstahlschrauben mit Schlitz |
| Dichtungsmaterial | Silikon |
| Drehmoment Deckelschrauben | 2,5 Nm |
| Einbaubefestigung | Gewindelöcher M4 |
| Einsatzgebiete |
Explosionsgefährdete Bereiche
Prozessindustrie Transportwesen Verpackungsindustrie Schiffbau Maschinenbau Hafenanlagen |
| Flanschplatte | Nein |
| Gehäusebefestigung | Löcher 4 mm |
| Materialstärke Deckel | 2,5 mm |
| Materialstärke Gehäuse | 4 mm |
| Normen |
IEC 60079-0
IEC 60079-7 IEC 60079-31 EN 45545-2:2013 |
| Oberfläche | unbehandelt |
| Schlagfestigkeit | 7 J ATEX-Version |
| Schutzart |
IP66
IP67 |
| Werkstoff | Aluminium AlSi12 |
| Zugangsöffnung Breite | 117 mm |
| Zugangsöffnung Höhe | 72 mm |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | 1x15 |
| WDU 4 / ZDU 4 | 1x12 |
| WDU 2,5 / ZDU 2,5 / IDU 2,5 | * |
| WDU 4 / ZDU 4 | * |
| Zulassung / Zertifikat / Konformitätsdokument |
[CCC 2020322303000040 Klippon K Assembly Enclosure](https://mdcop.weidmueller.com/mediadelivery/asset/900_177320)
[UKCA TÜV 22 UKEX 7094 U](https://mdcop.weidmueller.com/mediadelivery/asset/900_263772) [INMETRO CERTIFICADO LMP 23.0526U - INVÓLUCROS VAZIOS Empty Enclosure KLIPPON K](https://mdcop.weidmueller.com/mediadelivery/asset/900_302046) [EU Declaration of Conformity - Klippon K Empty Enclosures - DoC DE PS2410 160412 001ISS02](https://mdcop.weidmueller.com/mediadelivery/asset/900_40371) [DoM Klippon K salt water resistance](https://mdcop.weidmueller.com/mediadelivery/asset/900_164817) [DoM Klippon K EN 45545-2 2013 Railway](https://mdcop.weidmueller.com/mediadelivery/asset/900_164818) [UKCA TÜV 22 UKEX 7095 X](https://mdcop.weidmueller.com/mediadelivery/asset/900_263773) [Attestation of Conformity - Klippon K Empty Enclosures - AoC DE PS2410 160308 001ISS03](https://mdcop.weidmueller.com/mediadelivery/asset/900_40360) [IBEXU12ATEX1145X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157739) [IECEXIBE13.0001U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157740) [IECEXIBE13.0002X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157741) [TAE00002SM](https://mdcop.weidmueller.com/mediadelivery/asset/900_157742) [IBEXU12ATEX1144U](https://mdcop.weidmueller.com/mediadelivery/asset/900_157744) [INMETRO LMP 23.0527X - Teminal Box CAIXAS DE JUNÇÃO KLIPPON K](https://mdcop.weidmueller.com/mediadelivery/asset/900_302045) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55539) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.9526870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=9526870000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=9526870000&norm=0) |
| Produktänderungsmitteilung |
[Technical change to Klippon K® enclosure series](https://mdcop.weidmueller.com/mediadelivery/asset/900_296438)
[Technische Änderung für Klippon® K Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_296439) [20240315-PCN-Klippon K Enclosure Instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_315588) |
| Ausschreibungstext |
[Klippon K21 Ex_9526870000_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_56444)
[Klippon K21 Ex_9526870000_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_56556) |
| Anwenderdokumentation | [Assembly guidelines - empty enclosures](https://mdcop.weidmueller.com/mediadelivery/asset/900_40381) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren |
[MB OVERV. PROCESS WD DE](http://download.weidmueller.com/asset/download/file/40063)
[MB KLIPPON ENCL.TECN EN](http://download.weidmueller.com/asset/download/file/39472) [MB PROCESS EN](http://download.weidmueller.com/asset/download/file/38262) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) [FL RAILWAY 2014 EN](http://download.weidmueller.com/asset/download/file/38215) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-02 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| Zulassungen |     |
| ROHS | Konform |
