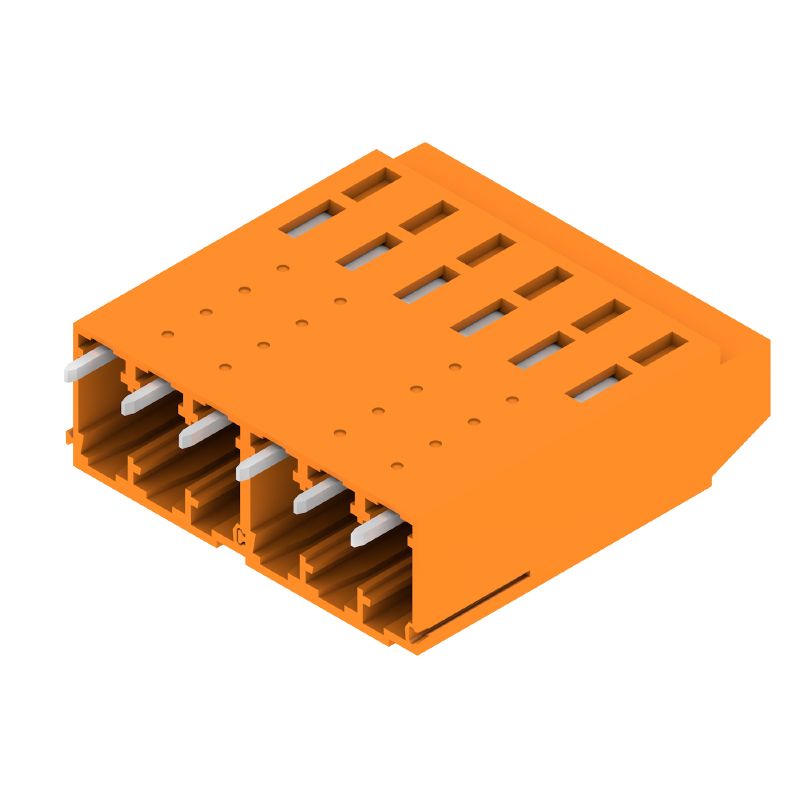

Leiterplattenklemme, 5.08 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 6 mm², Box

Art.-Nr. 1975400000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 11
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Allgemeine Bestelldaten

Version
Leiterplattenklemme, 5.08 mm, Polzahl: 6, 90°, Lötstiftlänge (l): 3.2 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 6 mm², Box
Order No.
1975400000
Type
LL1N 5.08/06/90 3.2SN OR BX
GTIN (EAN)
4032248672622
Cantidad
50 Stück
Produkt-Kennzahlen
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Hloubka
10,84 mm
Byggdjup (tum)
0,427 inch
Height
34,3 mm
Höhe (inch)
1,35 inch
Höhe niedrigstbauend
31,1 mm
Width
31,12 mm
Breite (inch)
1,225 inch
Net weight
7,34 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie LL
Leiteranschlusstechnik
Zugbügelanschluss
Eigenschaft, Klemmstelle
WireReady
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
Polzahl
6
Количество полюсных рядов
1
Kundenseitig anreihbar
Ja
Anzahl Reihen
1
maximal anreihbare Pole je Reihe
12
Lötstiftlänge (l)
3,2 mm
Lötstift-Abmessungen
0,75 x 0,9 mm
Bestückungsloch-Durchmesser (D)
1,3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Nombre de picots par pôle
1
Lame de tournevis
0.6 x 3.5
Screwdriver blade standard
DIN 5264
Couple de serrage, min.
0,5 Nm
Момент затяжки, макс.
0,6 Nm
Зажимной винт
M 3
Avisoleringslängd
6 mm
L1 in mm
25,4 mm
L1 in inches
1 "
Touch-safe protection acc. to DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Schutzart
IP20

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
orange
컬러 차트(유사)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Contact material
Kupferlegierung
Поверхность контакта
verzinnt
코팅
4-6 μm SN
Typ cínování
matt
Struktura warstwowa przyłącza lutowanego
4...6 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
120 °C

Anschließbare Leiter

Clamping range, min.
0,08 mm²
Clamping range, max.
6 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Wire connection cross section AWG, max.
AWG 12
eindrähtig, min. H05(07) V-U
0,5 mm²
eindrähtig, max. H05(07) V-U
6 mm²
feindrähtig, min. H05(07) V-K
0,5 mm²
feindrähtig, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
mit AEH mit Kragen DIN 46 228/4, max.
2,5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,5 mm²
con terminale a norma DIN 46 228/1, max.
2,5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.4 mm; 3.0 mm
Зажимаемый проводник
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409500000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409600000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        8 mm
    • Recommended wire-end ferrule:
      0409700000
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
Reference text
Length of ferrules is to be chosen depending on the product and the rated voltage.
The outside diameter of the plastic collar should not be larger than the pitch (P)

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
32,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
26 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
27,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
22 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
500 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1202191
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
195 mm
VPE Breite
135 mm
VPE Höhe
40 mm

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
