LM2N 5.08/44/90 3.5SN OR BX

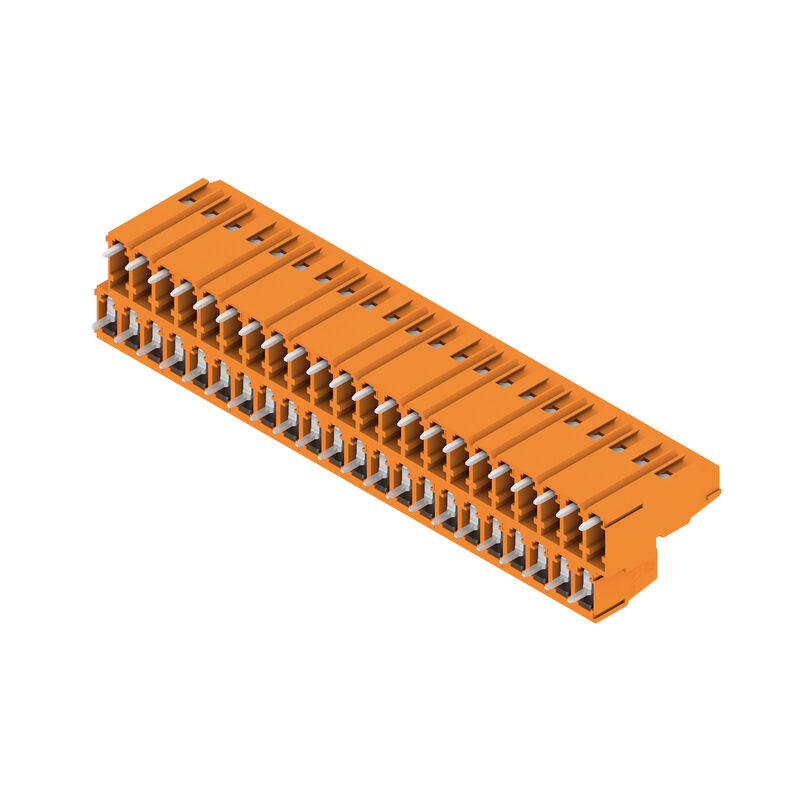

Illustration du produit
LM2N 5.08/44/90 3.5SN OR BX
Illustration du produit
LM2N 5.08/44/90 3.5SN OR BX
Dimensional drawing
LM2N 5.08/44/90 3.5SN OR BX
Graph

LM2N 5.08/44/90 3.5SN OR BX

Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 44, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte

Référence produit 1769050000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 3 Autres produits de la même gamme 44
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 5.08 mm, Nombre de pôles: 44, 90°, Longueur du picot à souder (l): 3.5 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 2.5 mm², Boîte
Référence
1769050000
Type
LM2N 5.08/44/90 3.5SN OR BX
GTIN (EAN)
4032248115877
Qté.
8  Pièce
Indices de produit
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Emballage
Boîte

Dimensions et poids

Profondeur
21,6  mm
Profondeur (pouces)
0,85  inch
Hauteur
28,7  mm
Hauteur (pouces)
1,13  inch
Hauteur version la plus basse
25,2  mm
Largeur
115,3  mm
Largeur (pouces)
4,539  inch
Poids net
64,6  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
No SVHC above 0.1 wt%

Paramètres du système

Famille de produits
OMNIMATE Signal - série LM
Technique de raccordement de conducteurs
Raccordement vissé
Montage sur le circuit imprimé
Raccordement soudé THT
Orientation de la sortie du conducteur
90°
Pas en mm (P)
5,08  mm
Pas en pouces (P)
0,2  "
Nombre de pôles
44
Nombre de pôles
2
Juxtaposables côté client
Oui
Nombre de séries
2
nombre maximal de pôles juxtaposables par rangée
48
Longueur du picot à souder (l)
3,5  mm
Dimensions du picot à souder
0,95 x 0,8 mm
Diamètre du trou d'implantation (D)
1,3  mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
1
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Couple de serrage, min.
0,4  Nm
Couple de serrage, max.
0,5  Nm
Vis de serrage
M 2,5
Longueur de dénudage
6  mm
L1 en mm
106,68  mm
L1 en pouce
4,2  "
Protection au toucher selon DIN VDE 0470
IP 20
Protection au toucher selon DIN VDE 57 106
protection doigt
Degré de protection
IP20
Résistance de passage
1,20 mΩ

Données des matériaux

Matériau isolant
Wemid (PA)
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Traitement
Ni 1-3 μm
SN 4-6 μm
Type étamé
mat
Structure en couches du raccordement soudé
1...3 µm Ni / 4...6 µm Sn mat
Température de stockage, min.
-40  °C
Température de stockage, max.
70  °C
Température de fonctionnement , min.
-50  °C
Température de fonctionnement , max.
120  °C
Plage de température montage, min.
-25  °C
Plage de température montage, max.
120  °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,2  mm²
Plage de serrage, max.
2,5  mm²
Section de raccordement du conducteur, AWG, min.
AWG 24
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2  mm²
Rigide, max. H05(07) V-U
2,5  mm²
souple, min. H05(07) V-K
0,2  mm²
souple, max. H05(07) V-K
2,5  mm²
avec embout isolé DIN 46 228/4, min.
0,25  mm²
avec embout isolé DIN 46 228/4, max.
1,5  mm²
avec embout, DIN 46228 pt 1, min.
0,25  mm²
avec embout selon DIN 46 228/1, max.
1,5  mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,4 mm x 1,5 mm; 1,9mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409600000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409700000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,25 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025740000
    • Longueur de dénudage:
      • nominal:
        5 mm
    • Embout recommandé:
      9018910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,34 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      9025750000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
17,5  A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
16  A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
17,5  A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
14,2  A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
630  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320  V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250  V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4  kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4  kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

Données nominales selon CSA

Institut (CSA)
CSA
Certificat Nº (CSA)
200039-1815154
Tension nominale (groupe d'utilisation B / CSA)
300  V
Tension nominale (groupe d'utilisation D / CSA)
300  V
Courant nominal (groupe d'utilisation B / CSA)
18  A
Courant nominal (groupe d'utilisation D / CSA)
10  A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300  V
Tension nominale (groupe d'utilisation D / UL 1059)
300  V
Courant nominal (groupe d'utilisation B / UL 1059)
15  A
Courant nominal (groupe d'utilisation D / UL 1059)
10  A
Section de raccordement de câble AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 14
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
348  mm
Largeur VPE
133  mm
Hauteur VPE
44  mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts nus selon DIN 46228/1
• Embouts isolés selon DIN 46228/4
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 6.0
EC002643
ETIM 7.0
EC002643
ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 9.0
27-44-04-01
ECLASS 9.1
27-44-04-01
ECLASS 10.0
27-44-04-01
ECLASS 11.0
27-46-01-01
ECLASS 12.0
27-46-01-01
ECLASS 13.0
27-46-01-01
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
