LM3R 5.08/39/90 3.5SN OR BX

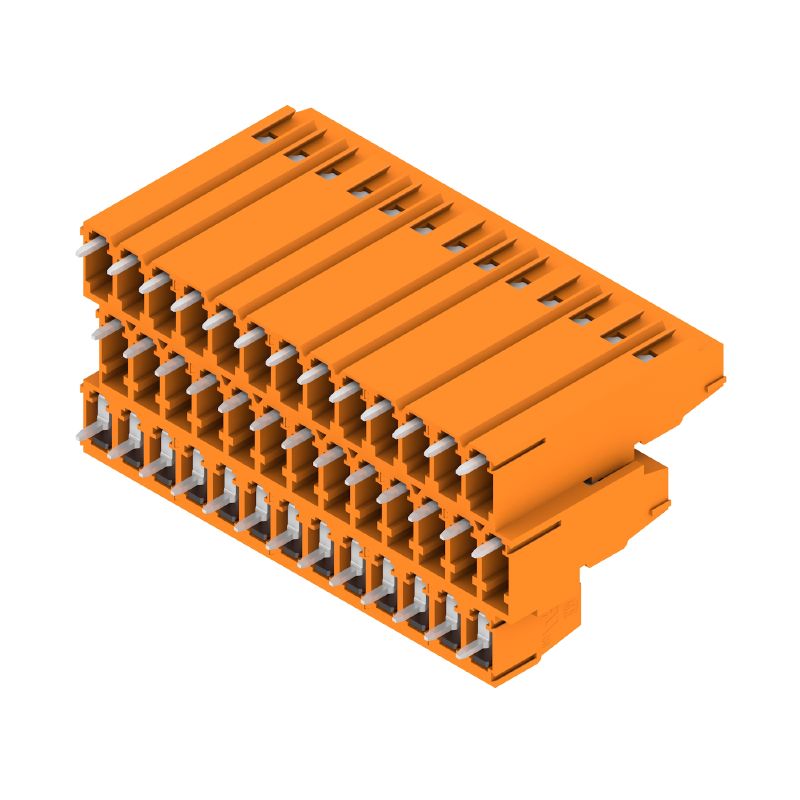

Produktbild
LM3R 5.08/39/90 3.5SN OR BX

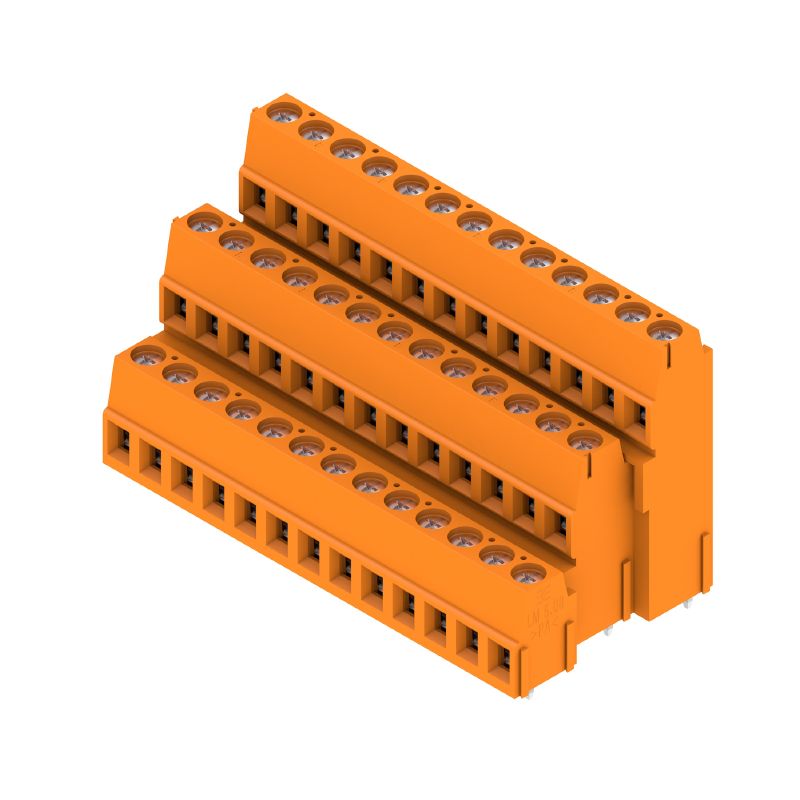

Produktbild
LM3R 5.08/39/90 3.5SN OR BX
Maßbild

LM3R 5.08/39/90 3.5SN OR BX

Leiterplattenklemme, 5.08 mm, Polzahl: 39, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.5 mm², Box

Art.-Nr. 1769730000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 21
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Produktbilder Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 5.08 mm, Polzahl: 39, 90°, Lötstiftlänge (l): 3.5 mm, verzinnt, orange, Zugbügelanschluss, Klemmbereich, max. : 2.5 mm², Box
Best.-Nr.
1769730000
Art
LM3R 5.08/39/90 3.5SN OR BX
GTIN (EAN)
4032248117109
VPE
10  Stück
Produkt-Kennzahlen
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
Verpackung
Box

Abmessungen und Gewichte

Tiefe
31,8  mm
Tiefe (inch)
1,252  inch
Höhe
40,1  mm
Höhe (inch)
1,579  inch
Höhe niedrigstbauend
36,6  mm
Breite
69,58  mm
Breite (inch)
2,739  inch
Nettogewicht
64,58  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie LM
Leiteranschlusstechnik
Zugbügelanschluss
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
90°
Raster in mm (P)
5,08  mm
Raster in Zoll (P)
0,2  "
Polzahl
39
Polreihenzahl
3
Kundenseitig anreihbar
Ja
Anzahl Reihen
3
maximal anreihbare Pole je Reihe
72
Lötstiftlänge (l)
3,5  mm
Lötstift-Abmessungen
0,95 x 0,8 mm
Bestückungsloch-Durchmesser (D)
1,3  mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Anzahl Lötstifte pro Pol
1
Schraubendreherklinge
0,6 x 3,5
Schraubendreherklinge Norm
DIN 5264
Anzugsdrehmoment, min.
0,4  Nm
Anzugsdrehmoment, max.
0,5  Nm
Klemmschraube
M 2,5
Abisolierlänge
6  mm
L1 in mm
60,96  mm
L1 in Zoll
2,4  "
Berührungsschutz nach DIN VDE 0470
IP 20
Berührungsschutz nach DIN VDE 57 106
fingersicher
Schutzart
IP20
Durchgangswiderstand
1,20 mΩ

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
I
Kriechstromfestigkeit (CTI)
≥ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Beschichtung
1-3 μm Ni
4-6 μm SN
Verzinnungsart
matt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 4...6 µm Sn matt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C
Temperaturbereich Montage, min.
-25  °C
Temperaturbereich Montage, max.
120  °C

Anschließbare Leiter

Klemmbereich, min.
0,2  mm²
Klemmbereich, max.
2,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
eindrähtig, min. H05(07) V-U
0,2  mm²
eindrähtig, max. H05(07) V-U
2,5  mm²
feindrähtig, min. H05(07) V-K
0,2  mm²
feindrähtig, max. H05(07) V-K
2,5  mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,25  mm²
mit AEH mit Kragen DIN 46 228/4, max.
1,5  mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25  mm²
mit Aderendhülse nach DIN 46 228/1, max.
1,5  mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409500000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409600000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409700000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025740000
    • Abisolierlänge:
      • nominal:
        5 mm
    • Empfohlene Aderendhülse:
      9018910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025750000
Hinweistext
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
16  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
14,2  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
630  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4  kV
Kurzzeitstromfestigkeit
3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group B / CSA)
18  A
Nennstrom (Use group D / CSA)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
15  A
Nennstrom (Use group D / UL 1059)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
50  mm
VPE Breite
140  mm
VPE Höhe
330  mm

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
