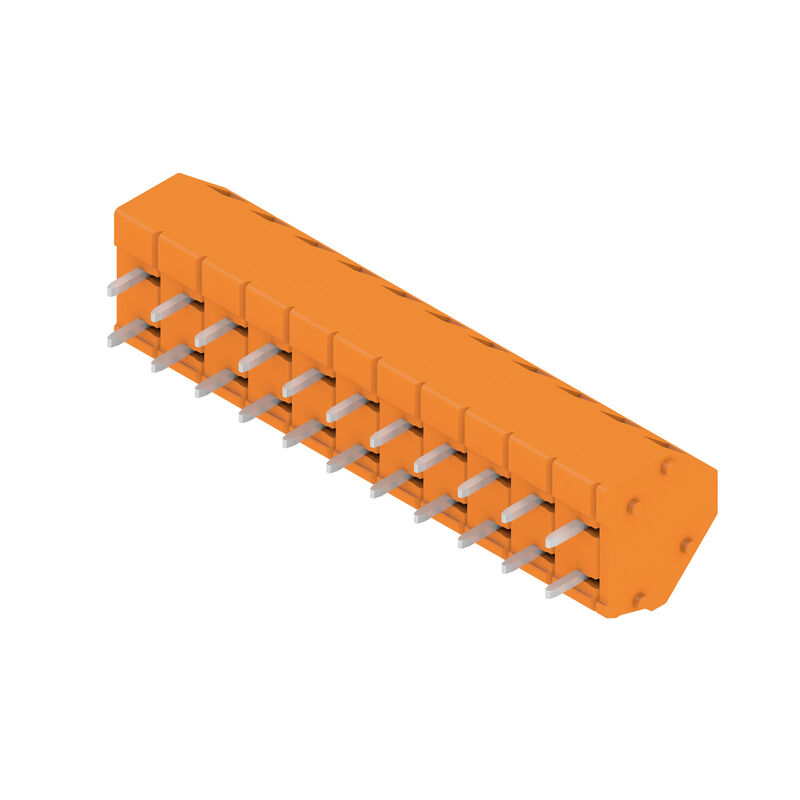

LMZF 5/11/135 3.5OR
Imagen de producto

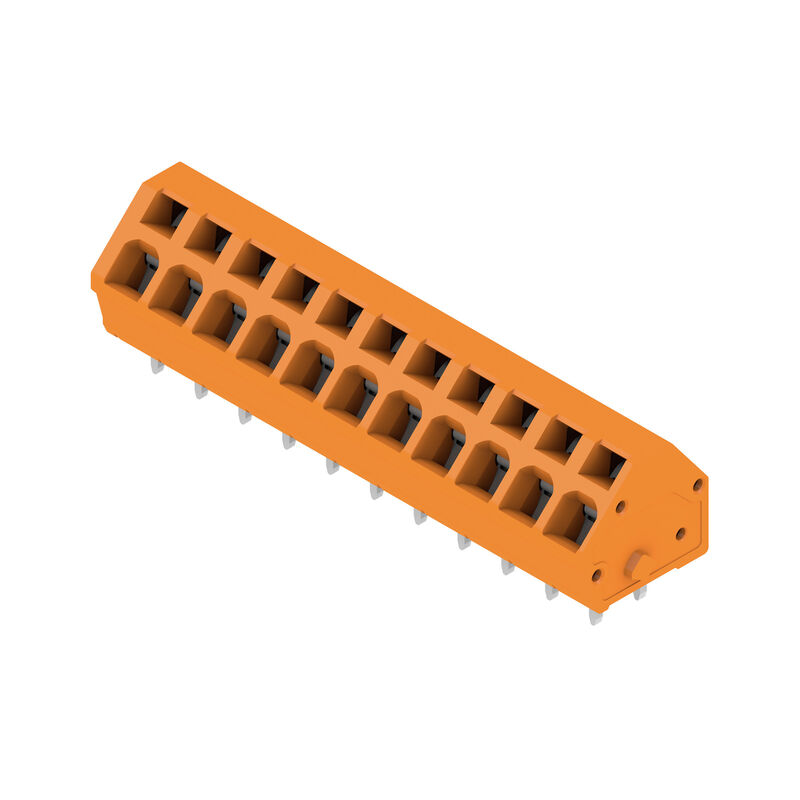

LMZF 5/11/135 3.5OR
Imagen de producto
LMZF 5/11/135 3.5OR
Dimensional drawing
LMZF 5/11/135 3.5OR
Graph

LMZF 5/11/135 3.5OR

Bornes para circuito impreso, 5.00 mm, Número de polos: 11, 135°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión directa, Sección de embornado, máx. : 2.5 mm², Caja

N.º de artículo 1914080000
Descargar hoja de datos Soporte técnico Descargas de productos
Productos relacionados 21
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Datos nominales conformes a IEC Datos nominales según CSA Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

認可
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Version
Bornes para circuito impreso, 5.00 mm, Número de polos: 11, 135°, Longitud del terminal de soldadura (l): 3.5 mm, estañado, naranja, Conexión directa, Sección de embornado, máx. : 2.5 mm², Caja
Rendelési szám
1914080000
Type
LMZF 5/11/135 3.5OR
GTIN (EAN)
4032248544646
Cantidad
100 Pieza
Valores característicos del producto
IEC: 630 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
Embalaje
Caja

Dimensiones y pesos

Depth
14,5 mm
Profundidad (pulgadas)
0,571 inch
Magasság
16,4 mm
Altura (pulgadas)
0,646 inch
Altura construcción baja
12,9 mm
Largeur
57,5 mm
Anchura (pulgadas)
2,264 inch
Net weight
12,584 g

Conformidad medioambiental del producto

RoHS 対応状況
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie LMZF
Técnica de conexión de conductores
Conexión directa
Montaje sobre placas c.i.
Conexión por soldadura THT
Leiterabgangsrichtung
135°
Raster in mm (P)
5 mm
Paso en pulgadas (P)
0,197 "
Número de polos
11
Número de filas de polos
1
disponible por parte del cliente
No
Número de series
1
Nº máximo de polos alineables por fila
48
Longitud del terminal de soldadura (l)
3,5 mm
Solder pin dimensions
0,8 x 0,8 mm
Diámetro de la perforación (D)
1,3 mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
Número de terminales de soldadura por polo
2
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264-A
Longitud de desaislado
6 mm
L1 en mm
50 mm
L1 en pulgadas
1,969 "
Protección contra contacto según DIN VDE 0470
IP 20
Protección contra contacto según DIN VDE 57106
protección de dedos
Tipo de protección
IP20

Datos del material

Materiales aislantes
Wemid (PA)
Color
naranja
Carta de colores (similar)
RAL 2000
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Grado inflamabilidad según UL 94
V-0
Kontaktmaterial
aleación de cobre
Superficie de contacto
estañado
Revestimiento
4-10 μm SN
Tipo de estañado
mate
Estructura de capas de la conexión por soldadura
4...6 µm Sn / 5...8 µm
Temperatura de almacenamiento, min.
-40 °C
Temperatura de almacenamiento, max.
70 °C
Temperatura de servicio, min.
-50 °C
Temperatura de servicio, max.
120 °C
Gama de temperatura, montaje, min.
-25 °C
Gama de temperatura, montaje, max.
120 °C

Conductores aptos para conexión

Zakres zaciskania, min.
0,13 mm²
Zakres zaciskania, maks.
2,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
결선 단면규격 AWG, 최대
AWG 14
Rígido, mín. H05(07) V-U
0,13 mm²
Rígido, máx. H05(07) V-U
2,5 mm²
Flexible, mín. H05(07) V-K
0,13 mm²
Flexible, máx. H05(07) V-K
2,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,25 mm²
con term. tub. con aislamiento DIN 46 228/4,máx
1,5 mm²
con terminal tubular, DIN 46228 pt 1, mín.
0,25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409500000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409600000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0282700000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      1 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      0409700000
    • Longitud de desaislado:
      • nominal:
        6 mm
    • Terminal tubular recomendado:
      0372600000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025740000
    • Longitud de desaislado:
      • nominal:
        5 mm
    • Terminal tubular recomendado:
      9018910000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        8 mm
    • Terminal tubular recomendado:
      9025750000
Texto de referencia
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
24 A
Corriente nominal, número de polos máx. (Tu=20 °C)
24 A
Corriente nominal, número de polos mín. (Tu=40 °C)
24 A
Corriente nominal, número de polos máx. (Tu=40 °C)
24 A
Tensión nominal con categoría de sobretensión/grado de polución II/2
630 V
Tensión nominal con categoría de sobretensión/grado de polución III/2
320 V
Tensión nominal con categoría de sobretensión/grado de polución III/3
250 V
Tensión nominal con categoría de sobretensión/grado de polución II/2
4 kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
4 kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
4 kV

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1815154
Tensión nominal (Use Group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Intensidad nominal (Use Group B / CSA)
10 A
Intensidad nominal (Use Group D / CSA)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Intensidad nominal (Use Group D / UL 1059)
10 A
Sección de conexión del conductor AWG, mín.
AWG 26
Sección de conexión del conductor AWG, máx.
AWG 14
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Packaging
Caja
VPE length
283 mm
VPE Breite
155 mm
VPE Höhe
109 mm

Indicación importante

Zgodność IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
注意事項
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
