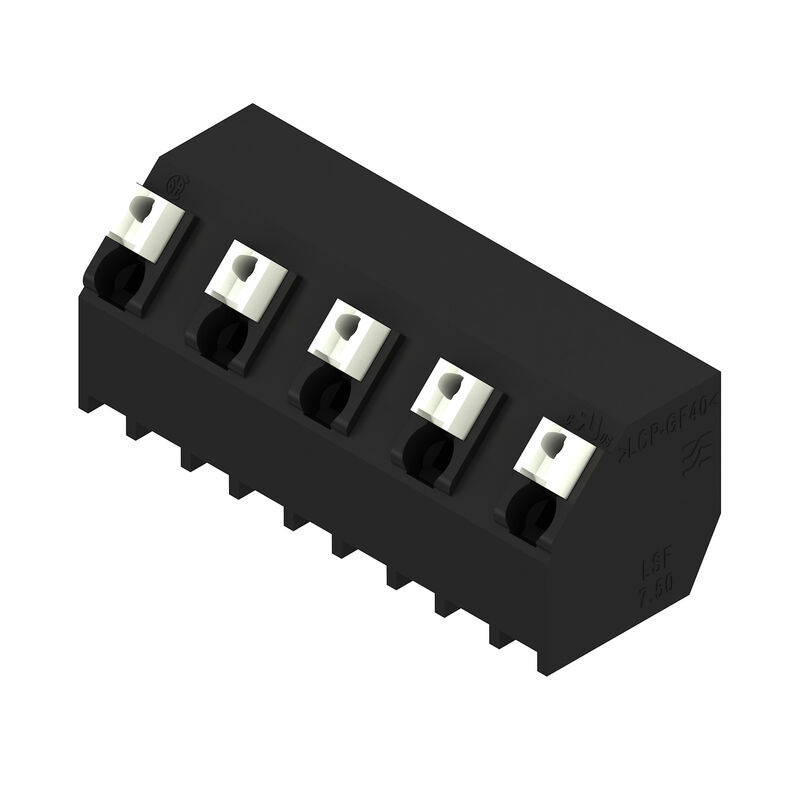

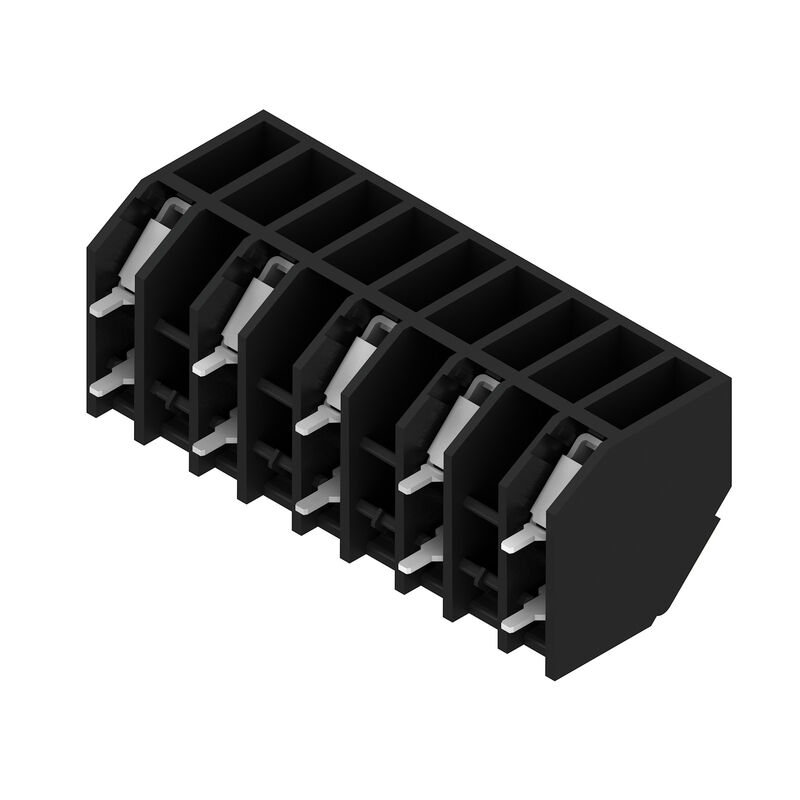

LSF-SMT 7.50/05/135 1.5SN BK RL

Leiterplattenklemme, 7.50 mm, Polzahl: 5, 135°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tape

Art.-Nr. 1888940000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	Leiterplattenklemme, 7.50 mm, Polzahl: 5, 135°, Lötstiftlänge (l): 1.5 mm, schwarz, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Tape
Best.-Nr.	1888940000
Art	LSF-SMT 7.50/05/135 1.5SN BK RL
GTIN (EAN)	4032248494996
VPE	190 Stück
Produkt-Kennzahlen	IEC: 800 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Verpackung	Tape

Abmessungen und Gewichte

Tiefe	12,7 mm
Tiefe (inch)	0,5 inch
Höhe	14,4 mm
Höhe (inch)	0,567 inch
Höhe niedrigstbauend	12,9 mm
Breite	34,2 mm
Breite (inch)	1,346 inch
Nettogewicht	6,872 g

Temperaturen

Dauergebrauchstemperatur, max.

120 °C

Umweltanforderungen

RoHS-Konformitätsstatus	Konform ohne Ausnahme
REACH SVHC	No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie	OMNIMATE Signal - Serie LSF
Leiteranschlusstechnik	PUSH IN mit Betätigungselement
Montage auf der Leiterplatte	THT/THR-Lötanschluss
Leiterabgangsrichtung	135°
Raster in mm (P)	7,5 mm
Raster in Zoll (P)	0,295 "
Polzahl	5
Polreihenzahl	1
Kundenseitig anreihbar	Nein
Anzahl Reihen	1
Lötstiftlänge (l)	1,5 mm
Lötstiftlänge-Toleranz	+0,1 / -0,3 mm
Lötstift-Abmessungen	0,35 x 0,8 mm
Lötstift-Abmessungen=d Toleranz	0 / -0,1 mm
Bestückungsloch-Durchmesser (D)	1,1 mm
Bestückungsloch-Durchmesser Toleranz (D)	+ 0,1 mm
Anzahl Lötstifte pro Pol	2
Abisolierlänge	8 mm
L1 in mm	30 mm
L1 in Zoll	1,181 "
Berührungsschutz nach DIN VDE 0470	IP 20
Berührungsschutz nach DIN VDE 57 106	fingersicher
Schutzart	IP20
Durchgangswiderstand	1,60 mΩ

Werkstoffdaten

Isolierstoff	LCP GF
Farbe	schwarz
Farbtabelle (ähnlich)	RAL 9011
Isolierstoffgruppe	IIIa
Kriechstromfestigkeit (CTI)	≥ 175
Moisture Level (MSL)	1
Brennbarkeitsklasse nach UL 94	V-0
Kontaktmaterial	Cu-leg
Schichtaufbau - Lötanschluss	4...6 µm Sn matt
Lagertemperatur, min.	-40 °C
Lagertemperatur, max.	70 °C
Betriebstemperatur, min.	-50 °C
Betriebstemperatur, max.	120 °C
Temperaturbereich Montage, min.	-30 °C
Temperaturbereich Montage, max.	120 °C

Anschließbare Leiter

Klemmbereich, min.	0,13 mm²
Klemmbereich, max.	1,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 14
eindrähtig, min. H05(07) V-U	0,2 mm²
eindrähtig, max. H05(07) V-U	1,5 mm²
feindrähtig, min. H05(07) V-K	0,2 mm²
feindrähtig, max. H05(07) V-K	1,5 mm²
mit AEH mit Kragen DIN 46 228/4, min.	0,25 mm²
mit AEH mit Kragen DIN 46 228/4, max.	0,75 mm²
mit Aderendhülse nach DIN 46 228/1, min.	0,25 mm²
mit Aderendhülse nach DIN 46 228/1, max.	1,5 mm²
Klemmbare Leiter	Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,25 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9025760000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,34 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9025770000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,5 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 0690700000 Leiteranschlussquerschnitt: Typ: feindrähtig nominal: 0,75 mm² Aderendhülse: Abisolierlänge: nominal: 10 mm Empfohlene Aderendhülse: 9021040000
Hinweistext	Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen. Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

geprüft nach Norm	IEC 60664-1 IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, max. Polzahl (Tu=20°C)	17,5 A
Bemessungsstrom, min. Polzahl (Tu=40°C)	17,5 A
Bemessungsstrom, max. Polzahl (Tu=40°C)	15 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2	800 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2	630 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3	500 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2	6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2	6 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3	6 kV
Kurzzeitstromfestigkeit	3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)	CSA
Zertifikat-Nr. (CSA)	200039-1664286
Nennspannung (Use group B / CSA)	300 V
Nennspannung (Use group D / CSA)	300 V
Nennstrom (Use group B / CSA)	10 A
Nennstrom (Use group D / CSA)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 14
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)	CURUS
Zertifikat-Nr. (cURus)	E60693
Nennspannung (Use group B / UL 1059)	300 V
Nennspannung (Use group D / UL 1059)	300 V
Nennstrom (Use group B / UL 1059)	12 A
Nennstrom (Use group D / UL 1059)	10 A
Leiteranschlussquerschnitt AWG, min.	AWG 28
Leiteranschlussquerschnitt AWG, max.	AWG 14
Hinweis zu den Zulassungswerten	Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

ESD Level Verpackung	statisch ableitfähig
Verpackung	Tape
VPE Länge	330 mm
VPE Breite	330 mm
VPE Höhe	60 mm
Tapetiefe (T2)	17,7 mm
Tapebreite (W)	56 mm
Tape-Taschentiefe (K0)	17,2 mm
Tape-Taschenhöhe (A0)	13 mm
Tape-Taschenbreite (B0)	43 mm
Tape-Taschenabstand (P1)	20 mm
Tape-Lochabstand (E)	1,75 mm
Tape-Taschenabstand (F)	26,2 mm
Tape-Spulendurchmesser ∅ (A)	330 mm
Oberflächenwiderstand	Rs = 10⁹ - 10¹² Ω

Typprüfungen

Prüfung: Haltbarkeit der Markierungen	Norm: DIN EN 60512-1-1 / 01.03 Prüfung: Ursprungskennzeichnung, Typkennzeichnung, Raster, Zulassungskennzeichnung UL, Lebensdauer Bewertung: vorhanden
Prüfung: Klemmbarer Querschnitt	Norm: DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.02 Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 0,14 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 0,14 mm² Leitertyp und Leiterquerschnitt: eindrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: AWG 24/1 Leitertyp und Leiterquerschnitt: AWG 24/19 Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern	Norm: DIN EN 60999-1 Abschnitt 9.4 / 12.00 Anforderung: 0,2 kg Leitertyp: Leitertyp und Leiterquerschnitt: AWG 24/1 Leitertyp und Leiterquerschnitt: AWG 24/19 Bewertung: bestanden Anforderung: 0,3 kg Leitertyp: Leitertyp und Leiterquerschnitt: mehrdrähtig 0,25 mm² Leitertyp und Leiterquerschnitt: eindrähtig 0,5 mm² Bewertung: bestanden Anforderung: 0,4 kg Leitertyp: Leitertyp und Leiterquerschnitt: eindrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: mehrdrähtig 1,5 mm² Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden
Pull-Out Test	Anforderung: ≥10 N Leitertyp: Leitertyp und Leiterquerschnitt: AWG 24/1 Leitertyp und Leiterquerschnitt: AWG 24/19 Bewertung: bestanden Anforderung: ≥20 N Leitertyp: Leitertyp und Leiterquerschnitt: mehrdrähtig 0,25 mm² Leitertyp und Leiterquerschnitt: H05V-U0.5 Bewertung: bestanden Anforderung: ≥40 N Leitertyp: Leitertyp und Leiterquerschnitt: H07V-U1.5 Leitertyp und Leiterquerschnitt: H07V-K1.5 Leitertyp und Leiterquerschnitt: AWG 16/1 Leitertyp und Leiterquerschnitt: AWG 16/19 Bewertung: bestanden

Wichtiger Hinweis

IPC-Konformität

Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Hinweise

Weitere Farben des Schiebers auf Anfrage

Betätigungskraft des Schiebers max. 40 N

Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl

AEH mit Kunststoffkragen nach DIN 46228/4

AEH ohne Kunststoffkragen nach DIN 46228/1

Zeichnungsangabe P = Raster

Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.

Crimpform "A" für Aderendhülsen mit Crimpwerkzeug PZ 6/5 empfohlen.

Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
