Eigenschaften
| Ausfuehrung | Ein- und mehrpolige Klemmenleiste, Schraubanschluss, mittelgelb, 6 mm², 41 A, 690 V, Anzahl Anschlüsse: 4, Anzahl der Etagen: 1, 5VA, KrG |
| Best.-Nr. | 0620420000 |
| Art | MK 6/2 |
| GTIN (EAN) | 4008190020569 |
| VPE | 50 Stück |
| Tiefe | 22 mm |
| Tiefe (inch) | 0,866 inch |
| Höhe | 23,5 mm |
| Höhe (inch) | 0,925 inch |
| Breite | 23 mm |
| Breite (inch) | 0,906 inch |
| Nettogewicht | 20,7 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | KrG |
| Farbe | mittelgelb |
| Brennbarkeitsklasse nach UL 94 | 5VA |
| Ausführung | für Tragschienen |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Etagen | 1 |
| Tragschiene | Montageplatte |
| Einbauhinweis | Direktmontage |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | Direktmontage |
| Anschlussart, weiterer Anschluss | Schraubanschluss |
| Abisolierlänge | 9 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 4 |
| Anzugsdrehmoment, max. | 2 Nm |
| Anzugsdrehmoment, min. | 1,2 Nm |
| Drehmomentstufe mit Elektroschrauber Typ DMS | 4 |
| Klemmbereich, max. | 6 mm² |
| Klemmbereich, min. | 0,33 mm² |
| Klemmschraube | M 4 |
| Klingenmaß | 4,0 x 0,8 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 6 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 1,5 mm² |
| Leiterquerschnitt max (CSA) | 10 AWG |
| Leiterquerschnitt min (CSA) | 22 AWG |
| Spannung Gr B (CSA) | 300 V |
| Spannung Gr C (CSA) | 300 V |
| Strom Gr B (CSA) | 40 A |
| Strom Gr C (CSA) | 40 A |
| Zertifikat-Nr. (CSA) | 12400-150 |
| Befestigungsmaß | 13 mm |
| Einbauhinweis | Direktmontage |
| Leiteranschlussquerschnitt AWG, max. | AWG 10 |
| Leiteranschlussquerschnitt AWG, min. | AWG 22 |
| Normen | IEC 60947-7-1 |
| Polzahl | 2 |
| Tragschiene | Montageplatte |
| Bemessungsquerschnitt | 6 mm² |
| Bemessungsspannung | 690 V |
| Bemessungsspannung DC | 690 V |
| Nennstrom | 41 A |
| Strom bei max. Leiter | 41 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,78 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 1,31 W |
| Verschmutzungsgrad | 3 |
| Leitergr. Factory wiring max (UR) | 10 AWG |
| Leitergr. Factory wiring min (UR) | 22 AWG |
| Leitergr. Field wiring max (UR) | 10 AWG |
| Leitergr. Field wiring min (UR) | 22 AWG |
| Spannung Gr B (UR) | 300 V |
| Spannung Gr C (UR) | 300 V |
| Strom Gr B (UR) | 30 A |
| Strom Gr C (UR) | 30 A |
| Zertifikat-Nr. (UR) | E60693 |

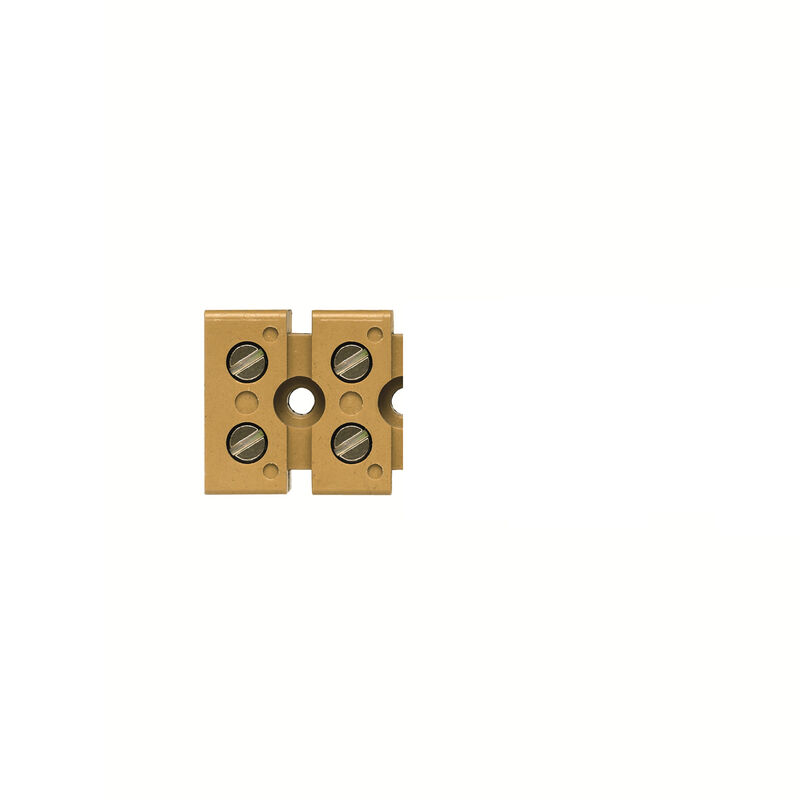

| Bildüberschrift-02 | Produktbild |
| Bildunterschrift-02 | Abbildung ähnlich |
| Zulassung / Zertifikat / Konformitätsdokument |
[Attestation Of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35536)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_36369) [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224704) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.0620420000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=0620420000) |
| Produktänderungsmitteilung | [20210210 Technical Change MK 6](https://mdcop.weidmueller.com/mediadelivery/asset/900_191017) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001284 |
| ETIM 7.0 | EC001284 |
| ETIM 8.0 | EC001284 |
| ETIM 9.0 | EC001284 |
| ECLASS 9.0 | 27-14-11-06 |
| ECLASS 9.1 | 27-14-11-06 |
| ECLASS 10.0 | 27-14-11-06 |
| ECLASS 11.0 | 27-14-11-06 |
| ECLASS 12.0 | 27-14-11-06 |
| ECLASS 13.0 | 27-14-11-06 |
| ECLASS 14.0 | 27-14-11-06 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (UR) | E60693 |
| Zertifikat-Nr. (cURusEX) | E184763 |
