PM 5.08/12/90 3.5SN OR BX

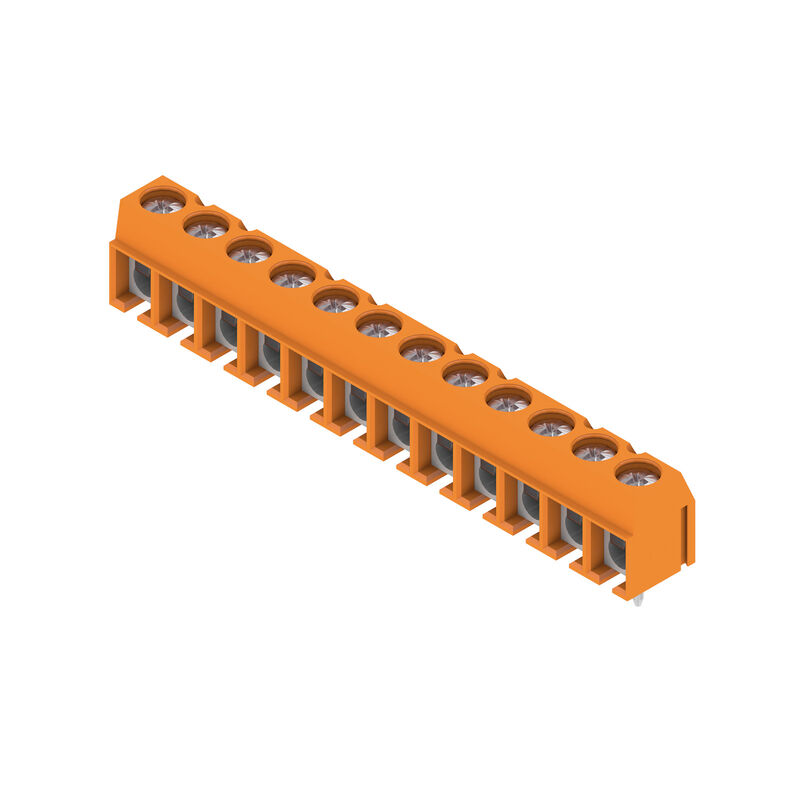

製品イメージ
PM 5.08/12/90 3.5SN OR BX
製品イメージ
PM 5.08/12/90 3.5SN OR BX
寸法図
PM 5.08/12/90 3.5SN OR BX
グラフ
PM 5.08/12/90 3.5SN OR BX
グラフ

PM 5.08/12/90 3.5SN OR BX

プリント基板端子台, 5.08 mm, 極数: 12, 90°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 橙色, 保護板付きネジ接続, クランプ範囲、最大 : 2.5 mm², 箱

商品番号 1234640000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 1 関連製品 15
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 テストの種類 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板端子台, 5.08 mm, 極数: 12, 90°, ソルダーピン長 (l): 3.5 mm, 錫メッキ, 橙色, 保護板付きネジ接続, クランプ範囲、最大 : 2.5 mm², 箱
注文番号
1234640000
種別
PM 5.08/12/90 3.5SN OR BX
GTIN (EAN)
4050118019025
数量
100 items
製品データ
IEC: 600 V / 24 A / 0.13 - 2.5 mm²
UL: 300 V / 15 A / AWG 26 - AWG 14
パッケージ
箱

寸法と重量

深さ
8 mm
奥行き（インチ）
0,315 inch
高さ
13,5 mm
高さ（インチ）
0,531 inch
下位バージョンの高さ
10 mm
幅
61,56 mm
幅（インチ）
2,424 inch
正味重量
10,09 g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
6c
REACH SVHC
Lead 7439-92-1
SCIP
c2abd024-c370-41bc-90fc-5ba34b090103

システムパラメータ

Termékcsalád
OMNIMATE信号 – シリーズPM
Vezetékcsatlakozás-technika
保護板付きネジ接続
Felszerelés NYÁK-ra
THRはんだ付け接続
導体取り出し方向
90°
Raszter mm-ben (P)
5,08 mm
Passo in pollici (P)
0,2 "
Number of poles
12
ピンモデルシリーズ数量
1
Монтаж силами заказчика
はい
行数
1
Максимальное количество полюсов на ряд
24
Longueur du picot à souder (l)
3,5 mm
はんだピン寸法
d = 1.0 mm
Diameter bestyckningshål (D)
1,3 mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
極当たりソルダーピン数
1
スクリュードライバー刃
0.6 x 3.5
スクリュードライバー刃の標準
DIN 5264
締付けトルク、最小.
0,4 Nm
締付けトルク、最大.
0,5 Nm
クランプネジ
M 2.5
被覆剥き長さ
6 mm
L1 (mm)
55,88 mm
L1 (インチ)
2,2 "
DIN VDE 0470に適合したタッチセーフ保護
IP 20、PCBの上、導体を接続
DIN VDE 57 106に適合したタッチセーフ保護
フィンガータッチセーフ
保護度合い
IP20

材料データ

絶縁材
Wemid (PA)
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
I
比較追跡指数（CTI）
≥ 600
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
コーティング
1～3 μm Ni
4～6 μm SN
錫メッキの種別
つや消し
はんだ接続の層構造
1.5...3.5 µm Ni / 4...6 µm Sn matt
保管温度、最小
-40 °C
保管温度、最大
70 °C
動作温度、最小
-50 °C
動作温度、最大
120 °C
温度範囲、設置、最小
-25 °C
温度範囲、設置、最大
120 °C

接続に適した導体

クランプ範囲、最小
0,13 mm²
2,5 mm²
配線接続断面 AWG、最小
AWG 26
導体接続断面積 AWG、最大.
AWG 14
固定式、最小 H05（07） V-U
0,13 mm²
固定式、最大 H05（07） V-U
2,5 mm²
フレキシブル、最小 H05（07） V-K
0,13 mm²
フレキシブル、最大H05（07） V-K
2,5 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0,25 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
1,5 mm²
w. フェルール、DIN 46228 pt 1、最小.
0,25 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大
1,5 mm²
クランプ導体
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,5 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      0409500000
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282600000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,75 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      0409600000
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0282700000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      1 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      0409700000
    • 被覆剥き長さ:
      • 公称:
        6 mm
    • 推奨フェルール端子:
      0372600000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,25 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      9025740000
    • 被覆剥き長さ:
      • 公称:
        5 mm
    • 推奨フェルール端子:
      9018910000
  • 導体接続断面:
    • 種別:
      配線の細線仕様
    • 公称:
      0,34 mm²
  • フェルール端子:
    • 被覆剥き長さ:
      • 公称:
        8 mm
    • 推奨フェルール端子:
      9025750000
参照テキスト
フェルールの長さは、製品と定格電圧に応じて選択されます。
プラスチック製カラーの外径はピッチ（P）より大きくできません

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
24 A
定格電流、最大極数（Tu=20°C）
24 A
定格電流、最小極数 （Tu=40°C）
24 A
定格電流、最大極数 （Tu=40°C）
24 A
サージ電圧等級の定格電圧/汚染度 II/2
600 V
サージ電圧等級の定格電圧/汚染度 III/2
250 V
サージ電圧等級の定格電圧 / 汚染度 III/3
250 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/2
4 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
4 kV
短時間耐電流抵抗
3 x 1sで120 A

CSAにに準拠した公称データ

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1815154
Névleges feszültség (B felhasználási csoport / CSA)
300 V
Névleges feszültség (D felhasználási csoport / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
15 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Section de raccordement de câble AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

Instytut (cURus)
CURUS
Certificate No. (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
定格電圧 (グループ D / UL 1059 使用)
300 V
定格電流 (グループ B / UL 1059 使用)
15 A
定格電流 (グループ D / UL 1059 使用)
10 A
導体断面積、AGW、最小
AWG 26
Ledardiameter AWG, max.
AWG 14
Referencia para valores de homologación
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
333 mm
VPE幅
143 mm
VPEの高さ
52 mm

テストの種類

試験：マーキングの耐久性
  • 標準:
    DIN EN 60512-1-1 / 01.03
  • テスト:
    原産地表示, 種類の識別, ピッチ, 材料の種類, 承認マーキングUL, 承認マーキングCSA, 耐久性
  • 評価:
    使用可能
テスト：クランプ可能な断面
  • 標準:
    DIN EN 60999-1セクション7および9.1 / 12.00, DIN EN 60947-1セクション8.2.4.5.1 / 12.02
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.14 mm²
    • 導体の種類と導体断面:
      撚線0.14 mm²
    • 導体の種類と導体断面:
      固定式2.5 mm²
    • 導体の種類と導体断面:
      撚線2.5 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
    • 導体の種類と導体断面:
      AWG 14/1
    • 導体の種類と導体断面:
      AWG 14/19
  • 評価:
    合格した
導体の損傷や偶発的な緩みをテストする
  • 標準:
    DIN EN 60999-1セクション9.4 / 12.00
  • 要件:
    0.2 kg
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    0.3 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式0.5 mm²
  • 評価:
    合格した
  • 要件:
    0.7 kg
  • 導体種類:
    • 導体の種類と導体断面:
      固定式2.5 mm²
    • 導体の種類と導体断面:
      撚線2.5 mm²
    • 導体の種類と導体断面:
      AWG 14/1
    • 導体の種類と導体断面:
      AWG 14/19
  • 評価:
    合格した
引き抜き試験
  • 標準:
    DIN EN 60999-1セクション9.5 / 12.00
  • 要件:
    ≥10 N
  • 導体種類:
    • 導体の種類と導体断面:
      撚線0.25 mm²
    • 導体の種類と導体断面:
      AWG 26/1
    • 導体の種類と導体断面:
      AWG 26/19
  • 評価:
    合格した
  • 要件:
    ≥20 N
  • 導体種類:
    • 導体の種類と導体断面:
      H05V-K0.5
  • 評価:
    合格した
  • 要件:
    ≥50 N
  • 導体種類:
    • 導体の種類と導体断面:
      H07V-U2.5
    • 導体の種類と導体断面:
      H07V-K2.5
    • 導体の種類と導体断面:
      AWG 14/1
    • 導体の種類と導体断面:
      AWG 14/19
  • 評価:
    合格した

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 定格断面積および最小値に関連する定格電流極数。
  • プラスチック製カラーのないワイヤエンドフェルールをDIN 46228/1に
  • プラスチック製カラー付きワイヤエンドフェルールをDIN 46228/4に
  • CSAの下で提供されるデータは、cULの承認E60693に関連します。
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能


分類

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
