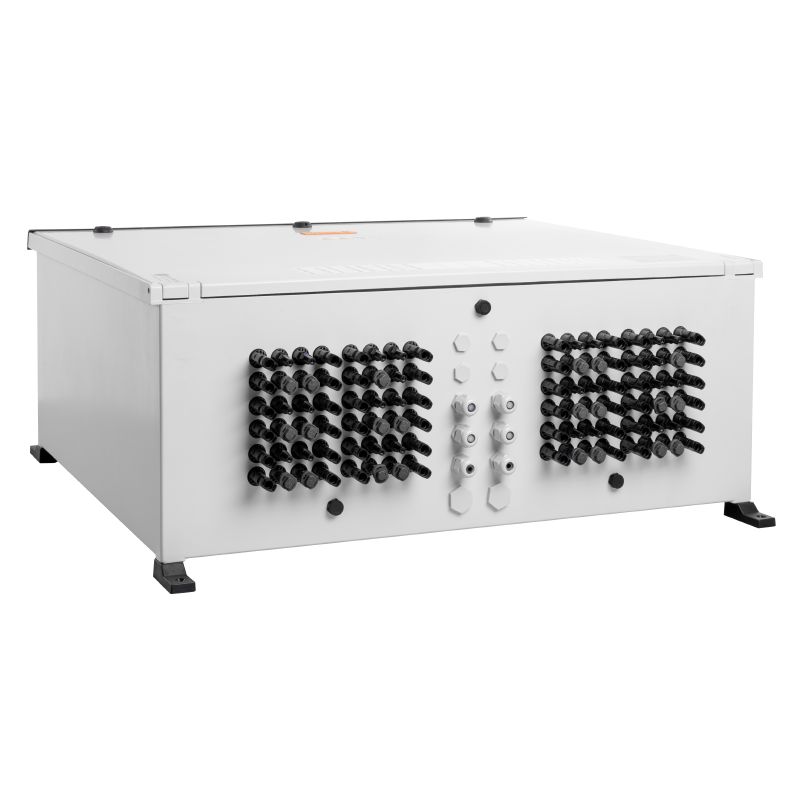

Photovoltaik, Generatoranschlusskasten, Feuerwehrschalter, PV Next, 12 MPP, 2 Eingänge/2 Ausgänge pro MPP, Überspannungsschutz I / II, Fernabschalter, WM4C, 1100 V

Art.-Nr. 8000130057
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 9 Ist Zubehör von 4 Ersatzteile 4 Verwandte Artikel 24
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Im Lieferumfang enthalten Gewährleistung Elektrische Kennwerte Gehäuse Allgemeine Daten Eingänge Ausgänge Fernabschalter Überspannungsschutz DC-Seite Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Photovoltaik, Generatoranschlusskasten, Feuerwehrschalter, PV Next, 12 MPP, 2 Eingänge/2 Ausgänge pro MPP, Überspannungsschutz I / II, Fernabschalter, WM4C, 1100 V
Best.-Nr.
8000130057
Art
PVC DC 2I 2O 12MPP RD SPD1R WM4 11
GTIN (EAN)
4099987231800
VPE
1  Stück

Abmessungen und Gewichte

Tiefe
307  mm
Tiefe (inch)
12,087  inch
Höhe
640  mm
Höhe (inch)
25,197  inch
Breite
800  mm
Breite (inch)
31,496  inch
Nettogewicht
30.874  g

Temperaturen

Umgebungstemperatur
-25 °C…50 °C
Feuchtigkeit
5...90 % (keine Betauung)

Umweltanforderungen

RoHS-Konformitätsstatus
Konform
REACH SVHC
No SVHC above 0.1 wt%

Im Lieferumfang enthalten

Beiliegendes Zubehör
  • Artikel:
    Montagefuß
  • Anzahl:
    4
  • Artikel:
    Staubschutzkappe VSSO
  • Anzahl:
    48
  • Artikel:
    Dichtstopfen
  • Anzahl:
    4

Gewährleistung

Zeitraum
5 Jahre

Elektrische Kennwerte

Bemessungskurzzeitstromfestigkeit
  • Bemessungsstrom:
    51,25 A
Bemessungsspannung DC
1.100  V
Strom pro Maximum Power Point, max.
41  A

Gehäuse

Abdeckung
Klapptür
Anschlussart String
Stecker WM4C
Gehäusebefestigung
über Montagefüße
Isolierstoff
Glasfaserverstärktes Polyester, Polycarbonat
Montageart
Wandmontage
Schlagfestigkeit
IK10 nach IEC 62262
Schutzklasse
II

Allgemeine Daten

Einbauort
Geschützter Außenbereich (> 1 km vom Meer)
Normen
EN 61439-2
OVE-Richtlinie R 11-1:2022-05-01
EN 61643-31
Schutzart
IP65

Eingänge

Anschluss Funktionserde
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      2
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN mit Betätigungselement
    • feindrähtig, max. H05(07) V-K:
      25 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      16 mm²
Anzahl der Leitungseinführungen
24
Anzahl der Maximum Power Points (MPP)
12
Anzahl der Strangeingänge pro MPP
≤ 2
DC-Eingang + & -
  • Leiteranschluss:
    • Anschlussart:
      WM4C Steckverbinder
    • Leiteranschlussquerschnitt, min.:
      4 mm²
    • Leiteranschlussquerschnitt, max.:
      6 mm²
Max. Anzahl der DC-Eingänge
pro Maximum Power Point 2 parallel geschaltete Eingänge
Sicherungsart
weder Sicherungseinsatz noch -halter
Überspannungsschutz Hilfskontakt
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      1
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN mit Betätigungselement
    • feindrähtig, max. H05(07) V-K:
      2,5 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      2,5 mm²
Anzahl der Eingänge
24

Ausgänge

DC-Ausgang + & -
  • Leiteranschluss:
    • Anschlussart:
      WM4C Steckverbinder
    • Leiteranschlussquerschnitt, min.:
      4 mm²
    • Leiteranschlussquerschnitt, max.:
      6 mm²
Max. Anzahl der DC-Ausgänge
pro Maximum Power Point 2 parallel geschaltete Ausgänge

Fernabschalter

Automatisches Wiedereinschalten nach Spannungsabfall
Ja
Anzahl Betätigungszyklen
10000
Steuerspannung
100 V AC - 250 V AC 50/60Hz
Fernabschalter Meldekontakt
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      1
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN mit Betätigungselement
    • feindrähtig, max. H05(07) V-K:
      2,5 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      2,5 mm²
Fernabschalter Steuerkontakt
  • Kabeleinführung:
    • Anzahl der Kabeleinführungen:
      1
  • Leiteranschluss:
    • Anschlussart:
      PUSH IN mit Betätigungselement
    • feindrähtig, max. H05(07) V-K:
      2,5 mm²
    • mit Aderendhülse nach DIN 46 2208/1, max.:
      2,5 mm²
Art der Abschaltung des Leistungskreises
Unterspannungs Auslösung
Ausschaltzeit
1,5 s
Stromverbrauch des Schalters
  • Art des Schalters:
    Feuerwehrschalter
  • Stromverbrauch, Hinweis:
    Der Spitzenstrom tritt nur kurzzeitig auf, wenn die Kondensatoren des Feuerwehrschalters vorher vollständig entladen waren.
  • Spitzen Stromverbrauch:
    900 mA
  • Kontinuierlicher Stromverbrauch:
    90 mA
Anzahl der Ausschaltzyklen bei Nennstrom
300
Lasttrennschalter-Ausführung
Fernabschalter innerhalb des Gehäuses
Schaltleistung Lasttrennschalter
DC-PV1

Überspannungsschutz DC-Seite

Ableitstrom In (8/20 µs)
20 kA
Anforderungsklasse
Typ I/II
Blitzprüfstrom Iimp (10/350 µs)
5 kA
Gesamtableitstrom Itotal (10/350µs)
10  kA
Gesamtableitstrom Itotal (8/20µs)
50  kA
Kurzschlussfestigkeit ISCPV
11.000  A
Max. kontinuierliche Betriebsspannung DC UCPV-Modus +/- , -/PE , +/PE
1.100  V
Normen
EN 61439-2
OVE-Richtlinie R 11-1:2022-05-01
EN 61643-31
Schutzpegel Up (+/- , -/PE , +/PE)
≤ 3.8 kV
Schutzpegel Up (+/-)
≤ 3.8 kV
Schutzpegel Up (+/PE)
≤ 3.8 kV
Schutzpegel Up (-/PE)
≤ 3.8 kV
Spannung der PV Anlage, max. UCPV
1.100  V
Standby-Leistungsaufnahme PC
< 0,2 W
Überspannungsschutz DC-Seite
1.000 V Typ I + II

Klassifikationen

ETIM 6.0
EC002928
ETIM 7.0
EC002928
ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 9.0
22-57-92-03
ECLASS 9.1
22-57-02-90
ECLASS 10.0
22-57-02-90
ECLASS 11.0
22-57-02-92
ECLASS 12.0
22-57-02-92
ECLASS 13.0
22-57-02-92
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92
