Eigenschaften

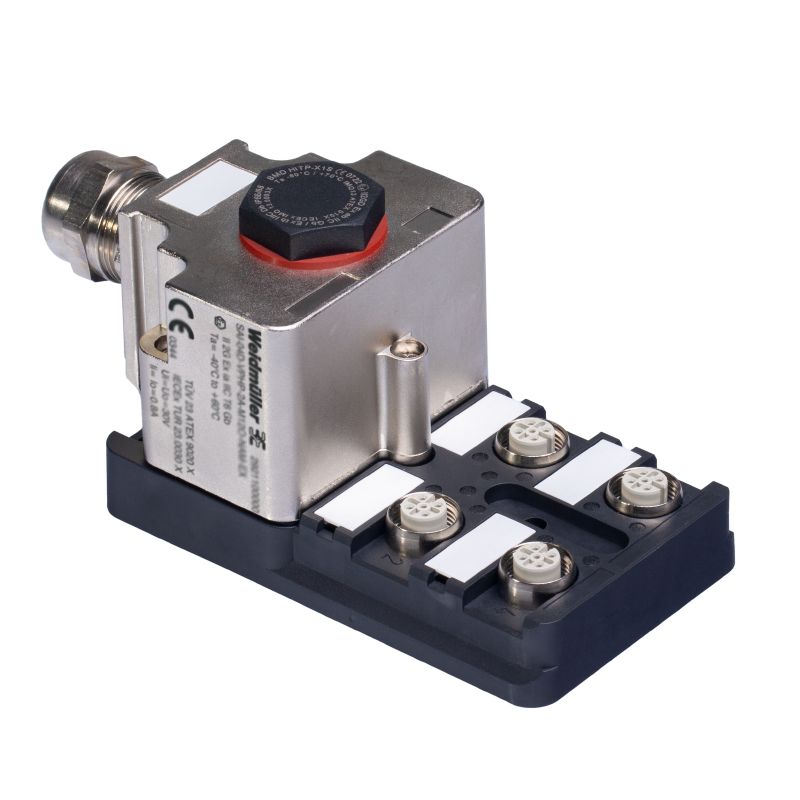

| Ausfuehrung | Haubenversion Ex, M12, 30 V, A-codiert, LED: Nein, Initiator LED: Nein, Beschaltungstyp: 1:1 |
| Best.-Nr. | 2921150000 |
| Art | SAI-04D-VPHP-5A-M12O-1:1-EX |
| GTIN (EAN) | 4099986612822 |
| VPE | 1 Stück |
| Tiefe | 60 mm |
| Tiefe (inch) | 2,362 inch |
| Höhe | 61,3 mm |
| Höhe (inch) | 2,413 inch |
| Länge | 102 mm |
| Länge (inch) | 4,016 inch |
| Nettogewicht | 250 g |
| Betriebstemperatur | -40 - 60°C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Leiteranschlusstechnik | PUSH IN |
| Verschraubung | M 20 |
| Klemmbereich, min. | 0,14 mm² |
| Klemmbereich, max. | 1,5 mm² |
| Verteilerabgang | Haubenversion Ex |
| Nennspannung, min. | 0 V |
| Nennspannung, max. | 30 V |
| max. Strombelastbarkeit pro Steckplatz | 0,8 A |
| Summenstrom | 0.8 A |
| Strom pro Signal | 0,8 A |
| Schutzart |
IP66
IP67 |
| Steckplatz Codierung | A-codiert |
| Überspannungskategorie | III |
| Polzahl | 5 |
| Anzahl Kontaktbuchsen | 4 |
| Anschlussgewinde | M12 |
| Verschmutzungsgrad | 3 |
| Brandverhalten | V-0 |
| Steckzyklen | ≤ 50 |
| LED | Nein |
| Initiator LED | Nein |
| Material O-Ring | FKM |
| Gehäusebasismaterial |
Pocan (Basismodul)
Zinkdruckguss (Haube) |
| Gehäusefarbe | schwarz (ähnlich RAL 9005) |
| Haubendichtungsmaterial | Polyurethane geschäumt |
| Gewindebuchsen | CuZn, vernickelt |
| Kontaktmaterial | CuZn |
| Kontaktoberfläche | vergoldet |
| Kontaktträgermaterial | PBT (UL 94 V0) |
| Material Verschraubung | Metall |
| Produkthinweis |
Im Lieferumfang enthalten:
|
| Zulassung / Zertifikat / Konformitätsdokument |
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315581)
[ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_315582) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_315583) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317378) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2921150000) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002585 |
| ETIM 7.0 | EC003558 |
| ETIM 8.0 | EC003558 |
| ETIM 9.0 | EC003558 |
| ECLASS 9.0 | 27-44-01-08 |
| ECLASS 9.1 | 27-44-01-08 |
| ECLASS 10.0 | 27-44-01-11 |
| ECLASS 11.0 | 27-44-01-11 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| Zulassungen |    |
