SAI-Y-5 AND 2M12
Abbildung ähnlich
SAI-Y-5 AND 2M12

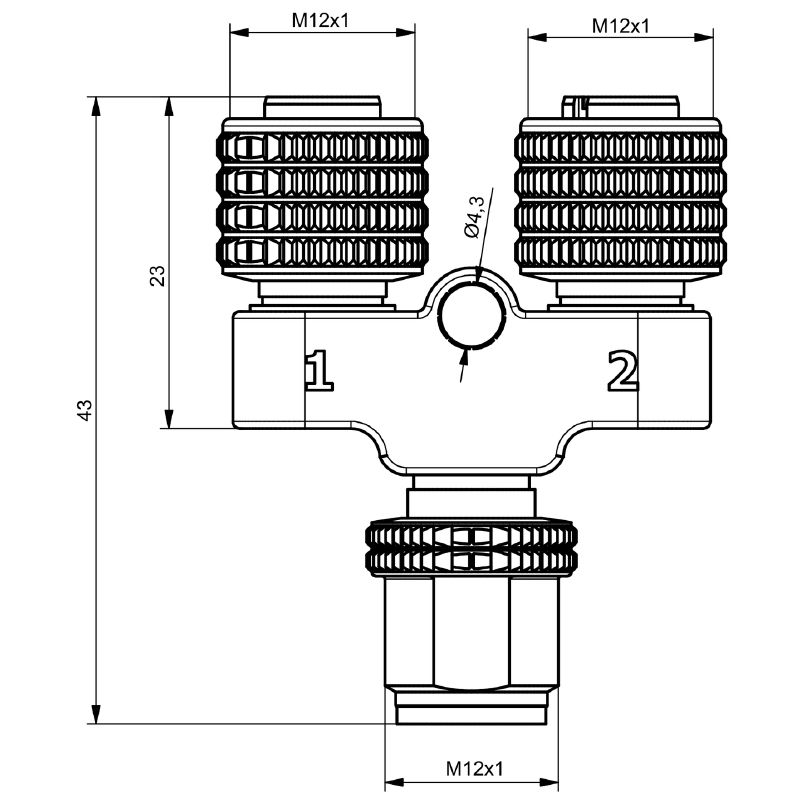

Maßzeichnung
SAI-Y-5 AND 2M12
Maßzeichnung
SAI-Y-5 AND 2M12
Beschaltung

SAI-Y-5 AND 2M12

Y-Steckerverbinder, M12

Art.-Nr. 1515140000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 13
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Anschlussdaten Technische Daten Freikonfektionierbare Steckverbinder Normen Allgemeine Daten Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Konform

Allgemeine Bestelldaten

Ausfuehrung
Y-Steckerverbinder, M12
Best.-Nr.
1515140000
Art
SAI-Y-5 AND 2M12
GTIN (EAN)
4050118322361
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
22 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Anschlussdaten

Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
Einzelabgang 1 - Steckverbinder
M12 - Buchse
Einzelabgang 2 - Steckverbinder
M12 - Buchse
Sammelabgang - Steckverbinder
M12 - Stift

Technische Daten Freikonfektionierbare Steckverbinder

Codierung
A-codiert
Gehäusebasismaterial
PUR
Kontaktoberfläche
Au (Gold)
Nennspannung
24 V
Nennstrom
4 A
Polzahl
5
Schirmanschluss
Nein
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Normen

Steckverbinder Norm
IEC 61076-2-101

Allgemeine Daten

Anschluss 1
M12/M12
Anschluss 2
Schraube
Anschlussgewinde
M12
Codierung
A-codiert
Gehäusebasismaterial
PUR
Kontaktmaterial Buchse
CuSn
Kontaktmaterial Stift
CuZn
Kontaktoberfläche
Au (Gold)
Leiteraußendurchmesser
-
Nennspannung
24 V
Nennstrom
4 A
Polzahl
5
Schirmanschluss
Nein
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Verschmutzungsgrad
3

Klassifikationen

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
