SAIE-M8S-4-H6SMT
Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
SAIE-M8S-4-H6SMT
Rysunek wymiarowy
SAIE-M8S-4-H6SMT

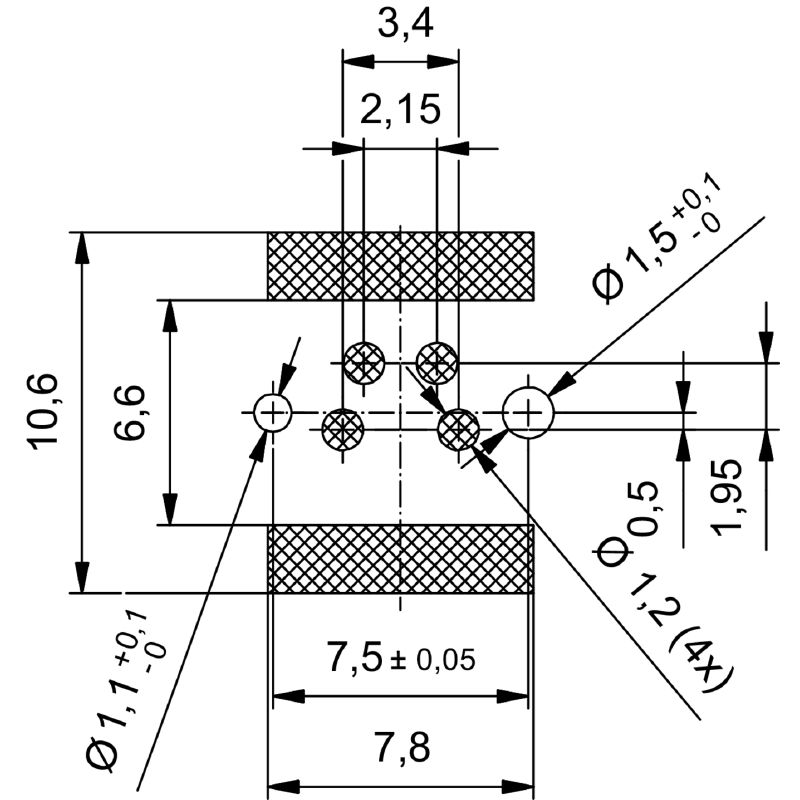

Układ płytek obwodu drukowanego
SAIE-M8S-4-H6SMT
Schemat biegunów
Pin

SAIE-M8S-4-H6SMT

Ten produkt będzie wkrótce niedostępny.

Ostatnia data zamówienia: /Date(1793401200000)/

Wtyk montażowy, M8, Gwint montażowy: M10, Liczba biegunów: 4, Długość przewodu plecionego / kabla:

Nr. produktu 2422530000
Pobierz kartę katalogową Wsparcie inżynieryjne
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Dati tecnici del connettore per circuito stampato Dane ogólne Dane materiałowe Parametry systemu Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Version
Wtyk montażowy, M8, Gwint montażowy: M10, Liczba biegunów: 4, Długość przewodu plecionego / kabla:
Référence
2422530000
Type
SAIE-M8S-4-H6SMT
GTIN (EAN)
4050118429688
Qty.
25 szt.

Wymiary i masa

Nettó tömeg
7,96 g

Zgodność produktu z wymogami środowiska naturalnego

Statut de conformité RoHS
Zgodne, z wyłączeniem
Exemption RoHS (le cas échéant/connue)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dati tecnici del connettore per circuito stampato

Bases y capotas
M8 핀
Coding
M8 = 없음
Filetage de montage
M10
Installation height
6 mm
Number of poles
4
Shield connection
Ja
Superficie de la carcasa
nickel-plated
Type of mounting
Mocowanie na panelu tylnym
Nominal voltage
30 V
Rated voltage
30 V
Névleges áram
4 A
Névleges áram
4 A (3-,4- oraz 5-biegunowy) / 1,5 A (8-biegunowy)
Hőmérsékleti tartomány
-30…80 °C
Protection degree
IP67
Powierzchnia styku
Au (złoto)
Podstawowy materiał obudowy
CuZn
niklowany
Csatlakozási menet
M8
Couple de serrage
M8: 0,5 Nm
Felerősítő menet
M10
Meghúzási nyomaték
  • maks.:
    0,8 Nm
Rögzítési nyomatéktartomány
0.8 Nm
Szigetelési ellenállás
100 MΩ
Stopień zanieczyszczenia
3 (2 w uszczelnionym obszarze)
Cykle wpinania
≥ 100
Materiał styków
Stop Cu
materiał uszczelniający
NBR
Materiał nakrętki blokującej
CuZn niklowany
Materiał obudowy montowanej kołnierzowo
CuZn niklowany
Materiał odlewu
PUR

Dane ogólne

Liczba biegunów
4
Housing main material
CuZn
niklowany
Ścieżka połączenia
M8
Materiał styków
Stop Cu
Érintkező felület
Au (złoto)
rodzaj montażu
Mocowanie na panelu tylnym
Stopień ochrony
IP67
Cykle wpinania
≥ 100

Dane materiałowe

Érintkező anyaga
Stop Cu
Contact surface
Au (złoto)

Parametry systemu

Insulation resistance
100 MΩ
Number of poles
4
Pin series quantity
1
Plugging cycles
≥ 100
Protection degree
IP67

Klasyfikacje

ETIM 8.0
EC003568
ETIM 9.0
EC003568
ETIM 10.0
EC003568
ECLASS 14.0
27-44-01-10
ECLASS 15.0
27-44-01-10
