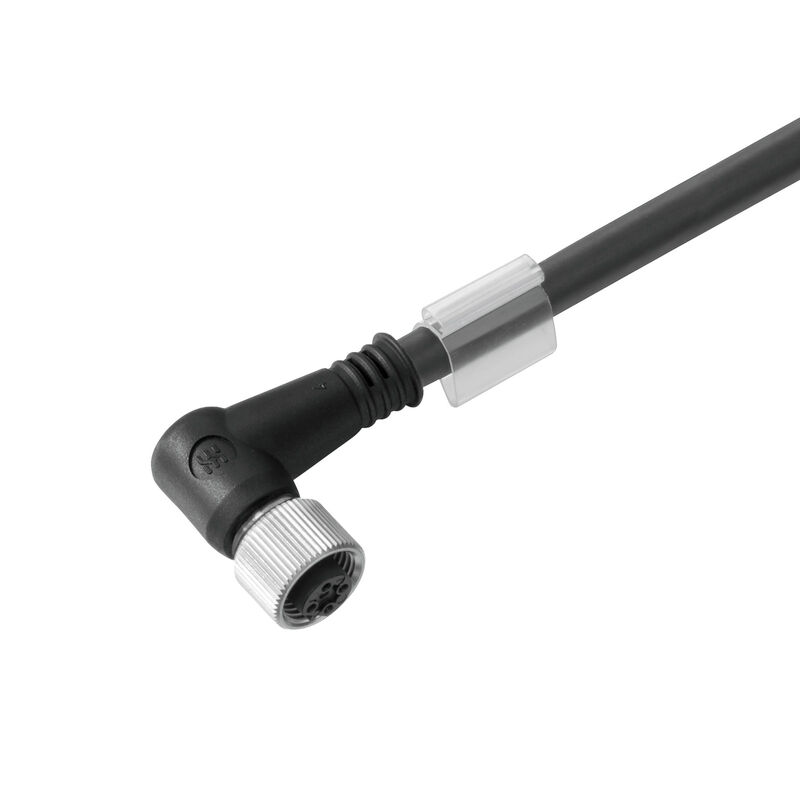

SAIL-M12BW-12S3.0U
Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 12, 3 m, Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Art.-Nr.
1424280300
Eigenschaften
| Ausführung | Sensor/Aktor-Leitung, Einseitig offen, M12, Polzahl : 12, 3 m, Buchse, gewinkelt, Geschirmt: Ja, LED: Nein, Mantelmaterial: PUR, Halogene: Nein |
| Best.-Nr. | 1424280300 |
| Typ | SAIL-M12BW-12S3.0U |
| GTIN (EAN) | 4050118228915 |
| VPE | 1 Stück |
| Nettogewicht | 166 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Mantelfarbe | schwarz |
| Produktart | Sensor/Aktor-Leitung |
| Ader nach UL AWM style | 10493 (80 °C / 300 V) |
| Aderquerschnitt | 0,14 mm² |
| Beschleunigung | 5 m/s² |
| Biegeradius min., bewegt | 12 x Kabeldurchmesser |
| Biegeradius, min., fest verlegt | 5 x Kabeldurchmesser |
| Biegezyklen | 1 Mio |
| Farbcodierung |
schwarz
gelb grau rot / blau rosa grau / rosa grün weiß blau violett braun rot |
| Geschirmt | Ja |
| Geschwindigkeit | 100 m/s |
| Halogene | Nein |
| Isolation | PP |
| Kabellänge | 3 m |
| Konfigurierbare Kabellänge | Nein |
| Mantel nach UL AWM style | 20549 (80 °C / 300 V) |
| Mantelfarbe | schwarz |
| Mantelmaterial | PUR |
| Polzahl | 12 |
| Schleppkettentauglichkeit | Ja |
| Strahlenvernetzt | Nein |
| Temperaturbereich, bewegt | -30...90 °C |
| Temperaturbereich, fest verlegt | -40...90 °C |
| Torsionsfestigkeit | 0 °/m |
| Anschlussgewinde | M12 |
| Anzugsdrehmoment | M12: 0,8 - 1,2 Nm |
| Ausführung | Buchse, gewinkelt |
| Codierung | A-codiert |
| gebrückt | Nein |
| Gehäusebasismaterial | TPU |
| Isolationswiderstand | 108 Ω |
| Kontaktoberfläche | vergoldet |
| LED | Nein |
| Material Gewindering | Zinkdruckguss |
| Nennspannung | 30 V |
| Nennstrom | 1,5 A |
| Schlüsselweite | 13 mm |
| Schutzart |
IP67
im verschraubten Zustand IP65 IP66 |
| Steckzyklen | ≥ 100 |
| Temperaturbereich Gehäuse | -40 … +85 ° C |
| Verschmutzungsgrad | 3 |
| Isolationswiderstand | 108 Ω |
| Nennspannung | 30 V |
| Steckverbinder Norm | IEC 61076-2-101 |
| Zertifikat-Nr. (cULus) | E307231 |
| Steckverbinder Norm | IEC 61076-2-101 |
| Stecker links | M12, A-codiert, IP67, Buchsenkontakt, gewinkelt 90°, Kunststoff, geschirmt |
| Gehäusebasismaterial | TPU |
| Kontaktoberfläche | vergoldet |
| Stecker rechts | freies Leiterende |
| Steckzyklen | ≥ 100 |
| Bildüberschrift-05 | Schaltbild |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_274315) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1424280300) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broschüren | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E307231 |
