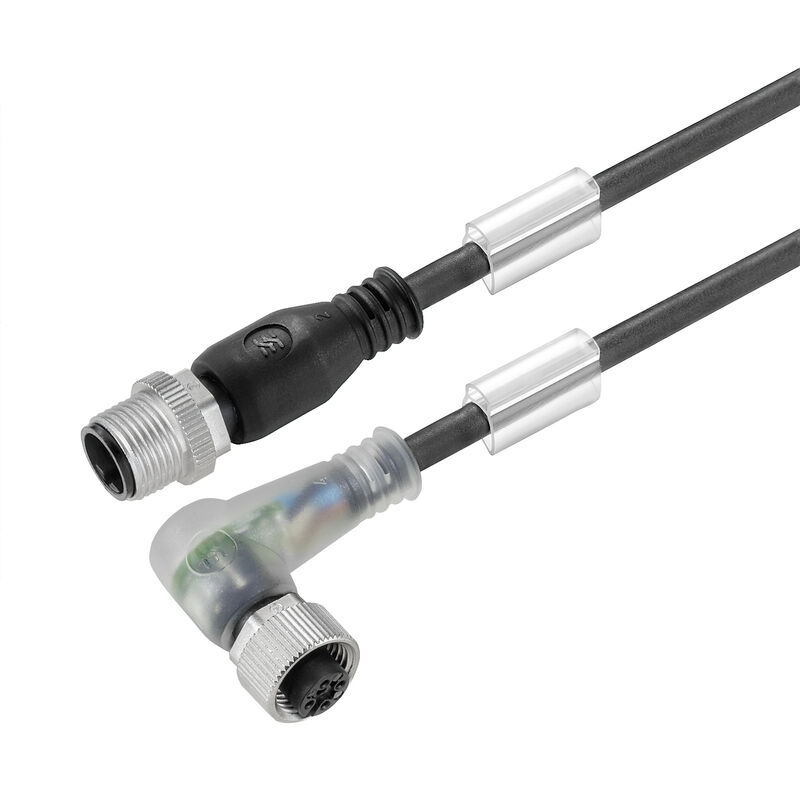

SAIL-M12GM12W-5-3LW1.5TP

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 5, 1.5 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1963920150

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 5, 1.5 m, Stift, gerade - Buchse, gewinkelt, Geschirmt: Nein, LED: Ja, Mantelmaterial: PUR, Halogene: Nein
Best.-Nr.	1963920150
Typ	SAIL-M12GM12W-5-3LW1.5TP
GTIN (EAN)	4032248646449
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

79 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Aderquerschnitt	0,34 mm²
Außendurchmesser	5.1 mm ± 0.2 mm
Beschleunigung	5 m/s²
Biegeradius min., bewegt	7,5 x Kabeldurchmesser
Biegeradius, min., fest verlegt	4 x Kabeldurchmesser
Biegezyklen	10 Mio
Farbcodierung	braun weiß blau schwarz grün / gelb
Geschirmt	Nein
Geschwindigkeit	200 m/s
Halogene	Nein
Isolation	PP
Kabellänge	1,5 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	20233 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PUR
Polzahl	5
Schleppkettentauglichkeit	Ja
Schweißfunkenbeständigkeit	Ja
Schweißperlenfest	Ja
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-30...105 °C
Temperaturbereich, fest verlegt	-40...105 °C
Torsionsfestigkeit	360 °/m

Allgemeine Technische Daten

Anschlussgewinde	M12 / M12
Anzugsdrehmoment	M12: 0,8 - 1,2 Nm
Ausführung	Stift, gerade - Buchse, gewinkelt
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Ja
Material Gewindering	Zinkdruckguss
Nennspannung	24 V
Nennstrom	4 A
Schutzart	IP67 IP68 im verschraubten Zustand IP65 IP66
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	24 V

Allgemeine Standards

Steckverbinder Norm

IEC 61076-2-101

Normen

Steckverbinder Norm

IEC 61076-2-101

Stecker links

M12, A-codiert, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktmaterial Buchse	CuZn35PB2
Kontaktmaterial Stift	CuZn35PB2
Kontaktoberfläche	vergoldet
Stecker rechts	M12, A-coded, IP69, female contact, angled 90°, Plastic, LED, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-03	Maßzeichnung
Bildunterschrift-03	Male, straight
Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Angled socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-08	Das ideale Werkzeug, der Drehmoment-Screwty^®
Bildunterschrift-08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F
