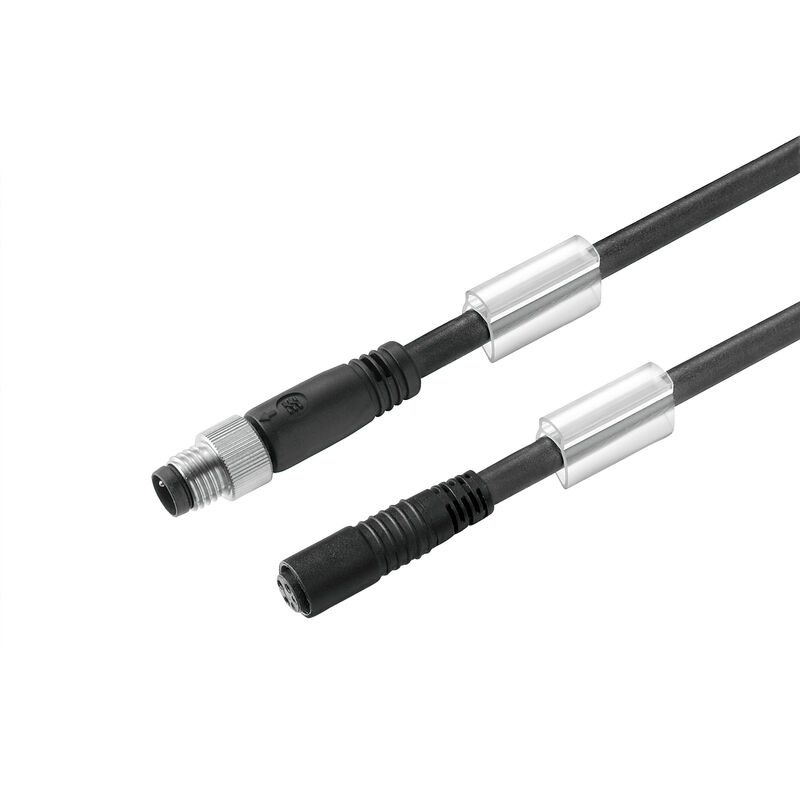

SAIL-M8GM8GR-3-5.0V

Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 3, 5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja

Art.-Nr. 1948650500

Eigenschaften

Allgemeine Bestelldaten

Ausführung	Sensor/Aktor-Leitung, Verbindungsleitung, M8 / M8, Polzahl : 3, 5 m, Stift, gerade - Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PVC, Halogene: Ja
Best.-Nr.	1948650500
Typ	SAIL-M8GM8GR-3-5.0V
GTIN (EAN)	4032248625734
VPE	1 Stück

Abmessungen und Gewichte

Nettogewicht

151 g

Umweltanforderungen

REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Kabel

Mantelfarbe	schwarz
Produktart	Sensor/Aktor-Leitung

Technische Daten Kabel

Aderquerschnitt	0,25 mm²
Außendurchmesser	4.5 mm ± 0.2 mm
Farbcodierung	braun blau schwarz
Geschirmt	Nein
Halogene	Ja
Isolation	PVC
Kabellänge	5 m
Konfigurierbare Kabellänge	Nein
Mantel nach UL AWM style	2464 (80 °C / 300 V)
Mantelfarbe	schwarz
Mantelmaterial	PVC
Polzahl	3
Schleppkettentauglichkeit	Nein
Schweißfunkenbeständigkeit	Nein
Schweißperlenfest	Nein
Strahlenvernetzt	Nein
Temperaturbereich, bewegt	-5...80 °C
Temperaturbereich, fest verlegt	-30...80 °C
Torsionsfestigkeit	0 °/m

Allgemeine Technische Daten

Anschlussgewinde	M8 / M8
Anzugsdrehmoment	M8: 0,5 - 0,6 Nm
Ausführung	Stift, gerade - Buchse, gerade
Codierung	A-codiert
gebrückt	Nein
Gehäusebasismaterial	PUR
Isolationswiderstand	10⁸ Ω
Kontaktoberfläche	vergoldet
LED	Nein
Material Gewindering	Messing, vernickelt
Nennspannung	60 V
Nennstrom	4 A
Schutzart	IP65 im verschraubten Zustand
Steckzyklen	≥ 100
Temperaturbereich Gehäuse	-25…+85 °C
Verschmutzungsgrad	3

Elektrische Eigenschaften

Isolationswiderstand	10⁸ Ω
Nennspannung	60 V

Allgemeine Standards

Steckverbinder Norm	IEC 61076-2-104
Zertifikat-Nr. (cULus)	E307231

Normen

Steckverbinder Norm

IEC 61076-2-104

Stecker links

M8, IP69, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Gehäusebasismaterial	PUR
Kontaktmaterial Buchse	CuZn35PB2
Kontaktmaterial Stift	CuZn35PB2
Kontaktoberfläche	vergoldet
Stecker rechts	M8, IP69, female contact, straight, Plastic, unshielded
Steckzyklen	≥ 100

Produktbilder

Bildüberschrift-04	Maßzeichnung
Bildunterschrift-04	Straight socket
Bildüberschrift-05	Polbild
Bildunterschrift-05	Male
Bildüberschrift-06	Polbild
Bildunterschrift-06	Socket
Bildüberschrift-07	Schaltbild

Downloads

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1948650500)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1948650500&norm=0)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)
Broschüren	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Klassifikationen

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cULus)	E307231
