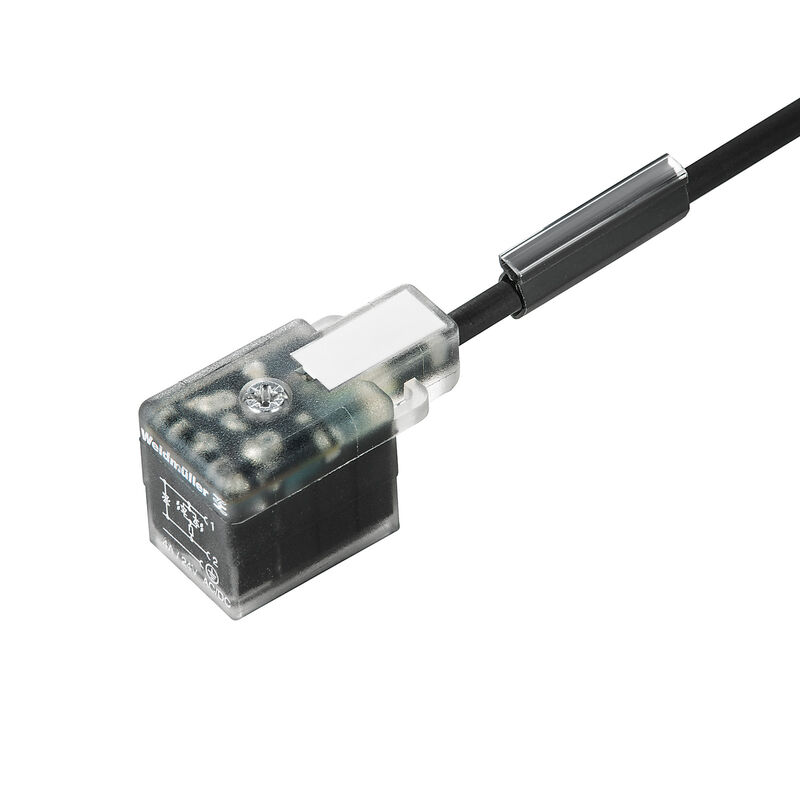

SAIL-VSBD-5.0U
SAIL-VSBD-5.0U
寸法図
SAIL-VSBD-5.0U
極スキーム
SAIL-VSBD-5.0U
配線図

SAIL-VSBD-5.0U

バルブケーブル (組立型), コネクタ無しの終端部 – バルブプラグ, DINデザイン　B　（10 mm）, ケーブル長: 5 m, PUR, 黒色

商品番号 9456070500
データシートのダウンロード 製品ダウンロード
関連製品 4
承認 一般注文データ 寸法と重量 環境製品コンプライアンス ケーブルの技術仕様 一般的な技術データ 分類

承認

Сертификаты
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
適合

一般注文データ

Utförande
バルブケーブル (組立型), コネクタ無しの終端部 – バルブプラグ, DINデザイン　B　（10 mm）, ケーブル長: 5 m, PUR, 黒色
注文番号
9456070500
Typ
SAIL-VSBD-5.0U
GTIN (EAN)
4008190300968
数量
1 items

寸法と重量

正味重量
153.12 g

環境製品コンプライアンス

RoHS-kompatibilitetsstatus
準拠 (免除なし)
REACH SVHC
0.1wt%を超えるSVHCは含まれていません

ケーブルの技術仕様

Campo delle temperature, posa mobile
-25...80 °C
Cykly ohybu
2 Mio
Código de color
茶色
青色
緑色/黄色
Hegesztésnek ellenálló
いいえ
Mantelmaterial
PUR
Resistencia a la torsión
0 °/m
Schweißfunkenbeständigkeit
いいえ
Speed
200 m/s
Temperature range, stationary
-50...80 °C
Średnica zewnętrzna
4.6 mm ± 0.2 mm
ケーブルキャリアに最適
はい
ケーブル長
5 m
コア断面積
0.5 mm²
シースカラー
黒色
シールド仕様
いいえ
ハロゲン
いいえ
加速
5 m/s²
曲げ半径、最小、定置
5 x ケーブル直径
曲げ半径、最小、移動
10 x ケーブル直径
絶縁
PP
폴 수
3

一般的な技術データ

Anslutningsgänga
その他
Contact surface
錫メッキ
Kodering
DINデザイン　B　（10 mm）
LED
はい
すべてのバルブプラグには保護回路が取り付けられます
ツェナーダイオード
ハウジングの温度範囲
-25 - +80 °C
バージョン
コネクタ無しの終端部 – バルブプラグ
保護度合い
IP67
ねじ込み
公称電圧
24 V
公称電流
4 A
接点材質
CuZn
締付けトルク
取り付けネジM3:0.4 Nm

分類

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
