TRPL 24VDC 1NO F

TERMSERIES-compact, Relaiskoppler, Sicherung, Anzahl Kontakte: 1, Schließer AgNi, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein

Art.-Nr. 2773930000

Eigenschaften

Allgemeine Bestelldaten

Ausfuehrung	TERMSERIES-compact, Relaiskoppler, Sicherung, Anzahl Kontakte: 1, Schließer AgNi, Nennsteuerspannung: 24 V DC ±20 %, Dauerstrom: 6 A, PUSH IN, Prüftaste vorhanden: Nein
Best.-Nr.	2773930000
Art	TRPL 24VDC 1NO F
GTIN (EAN)	4064675037705
VPE	10 Stück

Abmessungen und Gewichte

Tiefe	90,9 mm
Tiefe (inch)	3,579 inch
Höhe	89,4 mm
Höhe (inch)	3,52 inch
Breite	6,4 mm
Breite (inch)	0,252 inch
Nettogewicht	33,2 g

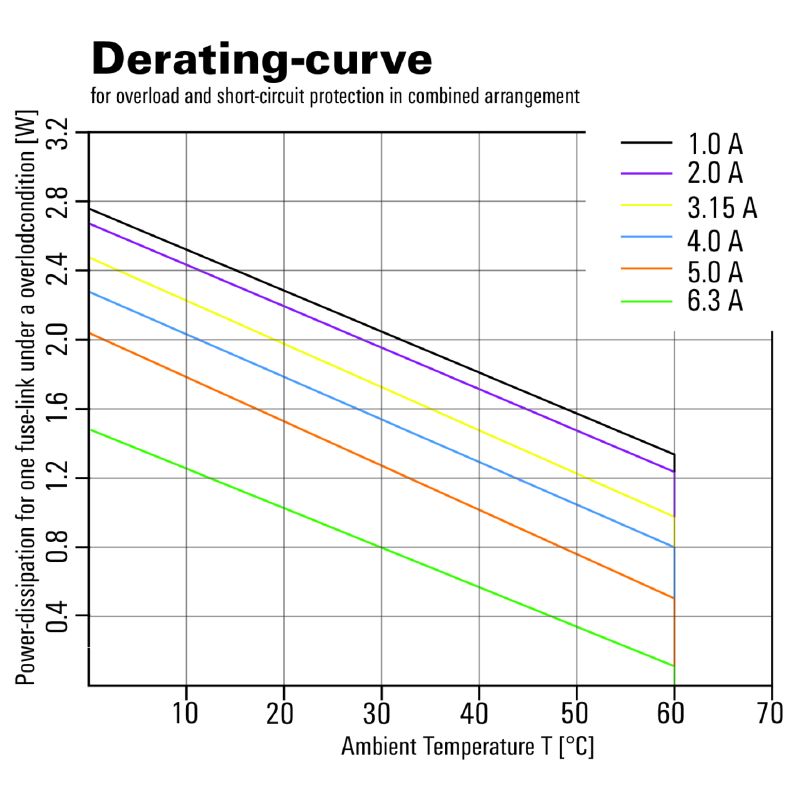

Temperaturen

Lagertemperatur	-40 °C...85 °C
Betriebstemperatur	-40 °C...60 °C
Feuchtigkeit	5...85 % rel. Feuchte, Tu = 40 °C, keine Betauung

Umweltanforderungen

RoHS-Konformitätsstatus	Konform mit Ausnahme
RoHS-Ausnahme (falls zutreffend/bekannt)	7a, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	75e5f661-708e-44b0-9fc2-4f6c675b3b71

Bemessungsdaten UL

Zertifikat-Nr. (cURus)

E141197

Steuerseite

Nennsteuerspannung	24 V DC ±20 %
Nennstrom DC	11 mA
Nennleistung	264 mW
Statusanzeige	LED grün
Schutzschaltung	Freilaufdiode Verpolungsschutz

Lastseite

Nennschaltspannung	250 V AC
Dauerstrom	6 A
max. Schaltfrequenz bei Nennlast	0,1 Hz
Schaltspannung AC, max.	250 V
Schaltspannung DC, max.	250 V
min. Schaltleistung	1 mA @ 24 V 10 mA @ 12 V 100 mA @ 5 V
Einschaltstrom	20 A / 20 ms
Schaltleistung AC (ohmsch), max.	1500 VA
Schaltleistung DC (ohmsch), max.	144 W @ 24 V
Einschaltverzögerung	<7 ms
Ausschaltverzögerung	≤ 4 ms
Kontaktausführung	1 Schließer (AgNi)
Mechanische Lebensdauer	5 x 10⁶ Schaltungen

Allgemeine Daten

Einsatzhöhe	≤ 2000 m über N.N.
Tragschiene	TS 35
Prüftaste vorhanden	Nein
Mechanische Schaltstellungsanzeige	Nein
Farbe	schwarz
Komponente mit Brennbarkeitsklasse nach UL94	Komponente: Gehäuse Brennbarkeitsklasse nach UL94: V-0 Komponente: Pusher Brennbarkeitsklasse nach UL94: V-0 Komponente: Sicherungshalter Brennbarkeitsklasse nach UL94: V-0

Isolationskoordination

Bemessungsspannung	300 V
Verschmutzungsgrad	2
Überspannungskategorie	III
Kriech- und Luftstrecke Steuerseite - Lastseite	≥ 6 mm
Spannungsfestigkeit Steuerseite - Lastseite	2,5 kV_eff
Art der Isolation Eingang - Ausgang	verstärkte Isolierung
Spannungsfestigkeit offener Kontakt	1 kV_eff / 1 min
Spannungsfestigkeit zur Tragschiene	4 kV_eff / 1 Min.
Stehstoßspannung	6 kV (1,2/50 µs)
Schutzart	IP20

Erweiterte Angaben Zulassungen / Normen

Zertifikat-Nr. (cURus)

E141197

Anschlussdaten

Leiteranschlusstechnik	PUSH IN
Abisolierlänge Bemessungsanschluss	9 mm
Klemmbereich, Bemessungsanschluss	1,5 mm²
Klemmbereich, min.	0,14 mm²
Klemmbereich, max.	2,5 mm²
Leiteranschlussquerschnitt AWG, min.	AWG 26
Leiteranschlussquerschnitt AWG, max.	AWG 14
Leiteranschlussquerschnitt, eindrähtig, min.	0,5 mm²
Leiteranschlussquerschnitt, eindrähtig, max.	1,5 mm²
Leiteranschlussquerschnitt, eindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, eindrähtig, max. (AWG)	AWG 14
Leiteranschlussquerschnitt, feindrähtig, min.	0,35 mm²
Leiteranschlussquerschnitt, feindrähtig, max.	2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min. (AWG)	AWG 26
Leiteranschlussquerschnitt, feindrähtig, max. (AWG)	AWG 14
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.	0,14 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.	1,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), min.	0,5 mm²
Leiteranschlussquerschnitt, feindrähtig, AEH (DIN 46228-1), max.	1,5 mm²
Klingenmaß	0,6 x 3,5 mm

Downloads

Zulassung / Zertifikat / Konformitätsdokument	[DE PA5600 230411 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_299116) [UK PA5600 230411 001 ISS 02](https://mdcop.weidmueller.com/mediadelivery/asset/900_301041)
Engineering-Daten	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_294614)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2773930000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2773930000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2773930000&norm=0)
Anwenderdokumentation	[IS TRPL F 6,4MM](https://mdcop.weidmueller.com/mediadelivery/asset/900_290712) [FL_TERMSERIES-compact_1NOAgNi_LOAD_GUIDE](https://mdcop.weidmueller.com/mediadelivery/asset/900_306015)
Kataloge	[Catalogues in PDF-format](LINK/Catalog.html)

Klassifikationen

ETIM 6.0	EC001437
ETIM 7.0	EC001437
ETIM 8.0	EC001437
ETIM 9.0	EC001437
ECLASS 9.0	27-37-16-01
ECLASS 9.1	27-37-16-01
ECLASS 10.0	27-37-16-01
ECLASS 11.0	27-37-16-01
ECLASS 12.0	27-37-16-01
ECLASS 13.0	27-37-16-01
ECLASS 14.0	27-37-16-01

Zulassungen

Zulassungen	![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Konform
UL File Number Search	[UL Webseite](LINK/UL_search.html)
Zertifikat-Nr. (cURus)	E141197
