Eigenschaften

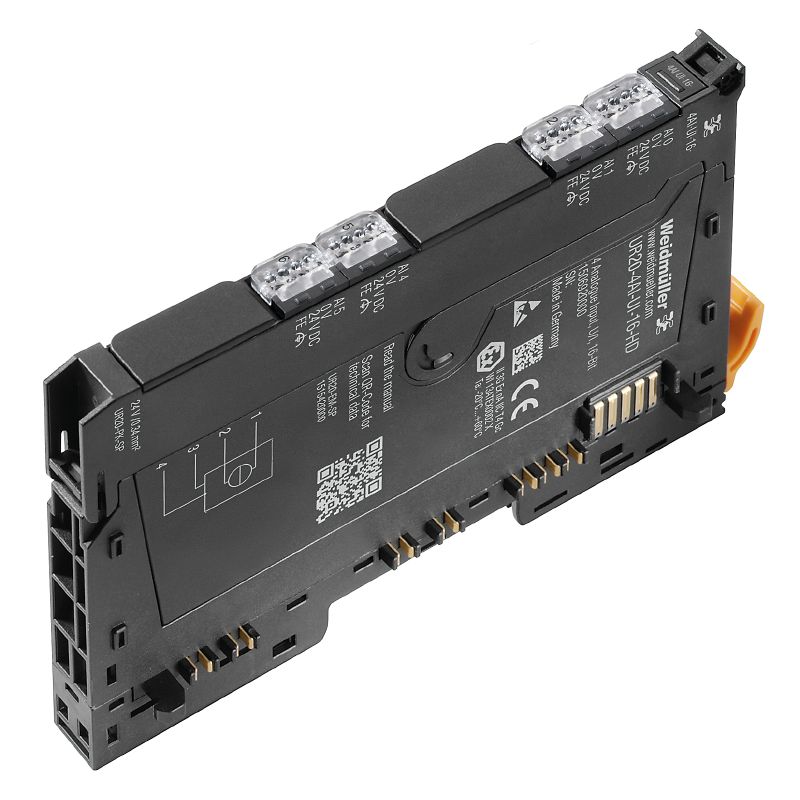

| Ausfuehrung | Remote-IO-Modul, IP20, 4 Kanal, Analogsignale, Eingang, Strom/Spannung, 16 Bit |
| Best.-Nr. | 1506920000 |
| Art | UR20-4AI-UI-16-HD |
| GTIN (EAN) | 4050118315424 |
| VPE | 1 Stück |
| Tiefe | 76 mm |
| Tiefe (inch) | 2,992 inch |
| Höhe | 120 mm |
| Höhe (inch) | 4,724 inch |
| Breite | 11,5 mm |
| Breite (inch) | 0,453 inch |
| Befestigungsmaß Höhe | 128 mm |
| Nettogewicht | 72 g |
| Lagertemperatur | -40 °C ... +85 °C |
| Betriebstemperatur | -20 °C ... +60 °C |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 82327f13-cd27-455a-ab5b-a62e1996dcf8 |
| Ansprechzeit / Rückfallzeit | < 50 ms |
| Anzahl Analoge Eingänge | 4 |
| Auflösung | 16 Bit |
| Einzelkanaldiagnose | Nein |
| Genauigkeit | 0,1 % FSR |
| Innenwiderstand I | 45 Ω |
| Innenwiderstand U | 100 kΩ |
| Kurzschlussfest | Ja |
| Moduldiagnose | Ja |
| Sensor-Anschluss |
2-Leiter
3-Leiter 3-Leiter + FE |
| Sensor-Versorgung | Ja |
| Sensorversorgung |
|
| Typ |
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0…20 mA oder 4…20 mA) |
| Verpolungsschutz | Ja |
| Wandlungszeit | 1 ms |
| Leiteranschlussquerschnitt, eindrähtig, max. | 0,35 mm² |
| Leiteranschlussquerschnitt, eindrähtig, max. (AWG) | AWG 22 |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. (AWG) | AWG 26 |
| Leiteranschlussquerschnitt, feindrähtig, max. | 0,35 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. (AWG) | AWG 22 |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,14 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. (AWG) | AWG 26 |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Luftdruck (Betrieb) | ≥ 795 hPa (Höhe ≤ 2000 m) gem. DIN EN 61131-2 |
| Luftdruck (Lagerung) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftdruck (Transport) | 1013 hPa (Höhe 0 m) bis 700 hPa (Höhe 3000 m) gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Betrieb) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Lagerung) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Luftfeuchtigkeit (Transport) | 10% bis 95% , nicht kondensierend gem. DIN EN 61131-2 |
| Prüfspannung | 500 V |
| Schock | 15 g über 11 ms, halbe Sinuswelle, gem. IEC 60068-2-27 |
| Tragschiene | TS 35 |
| Verschmutzungsgrad | 2 |
| Vibrationsfestigkeit |
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm Amplitude gem. IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g Beschleunigung gem. IEC 60068-2-6 |
| Überspannungskategorie | II |
| Stromaufnahme aus IIN (jeweiliges Power-Segment) | 25 mA + Sensorspeisung |
| Stromaufnahme aus Isys, typ. | 8 mA |
| Verpolungsschutz | Ja |
| Versorgungsspannung |
24 V DC +20 %/ -15 %
über den Systembus |
| Diagnosedaten | 1 Bit |
| Feldbusprotokoll |
PROFINET IRT
PROFINET RT CC-Link IE TSN PROFIBUS DP-V1 EtherCAT Modbus/TCP EtherNet/IP CANopen DeviceNet POWERLINK CC-Link |
| Galvanische Trennung | DC 500 V zwischen Strompfaden |
| Modulart | Analoges Eingangsmodul |
| Prozessdaten | 8 Byte |
| Schnittstelle | u-remote Systembus |
| Übertragungsrate Systembus, max. | 48 Mbit |
| Produkthinweis | Note: Please order connector (1469340000) separately |
| Zulassung / Zertifikat / Konformitätsdokument |
[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_293738)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_49586) [DEMKO15ATEX1525X](https://mdcop.weidmueller.com/mediadelivery/asset/900_216513) [CCC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_236882) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314296) [CCS certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_321094) [UKCA Declaration of Conformity - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262121) [CE Declaration of Conformity - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_281447) |
| Engineering-Daten |
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51596)
[Compatibility information -- Combinability of UR20](https://mdcop.weidmueller.com/mediadelivery/asset/900_164873) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1506920000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1506920000) |
| Produktänderungsmitteilung | [Release-Notes - Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_49695) |
| Software |
[Firmware -- Current firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_49413)
[Firmware -- Archive firmware UR20-4AI-UI](https://mdcop.weidmueller.com/mediadelivery/asset/900_90978) |
| Anwenderdokumentation |
[Handbuch u-remote DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49496)
[Manual u-remote EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49497) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001596 |
| ETIM 7.0 | EC001596 |
| ETIM 8.0 | EC001596 |
| ETIM 9.0 | EC001596 |
| ECLASS 9.0 | 27-24-26-01 |
| ECLASS 9.1 | 27-24-26-01 |
| ECLASS 10.0 | 27-24-26-01 |
| ECLASS 11.0 | 27-24-26-01 |
| ECLASS 12.0 | 27-24-26-01 |
| ECLASS 13.0 | 27-24-26-01 |
| ECLASS 14.0 | 27-24-26-01 |
| Zulassungen |                  |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cULus) | E141197 |
| Zertifikat-Nr. (cULusEX) | E223527 |
