Eigenschaften

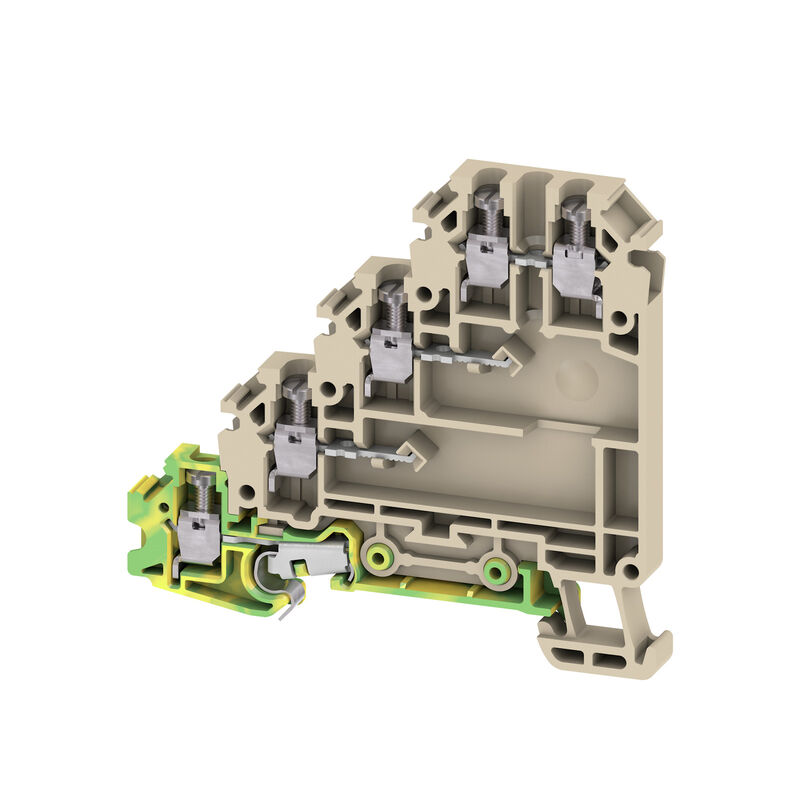

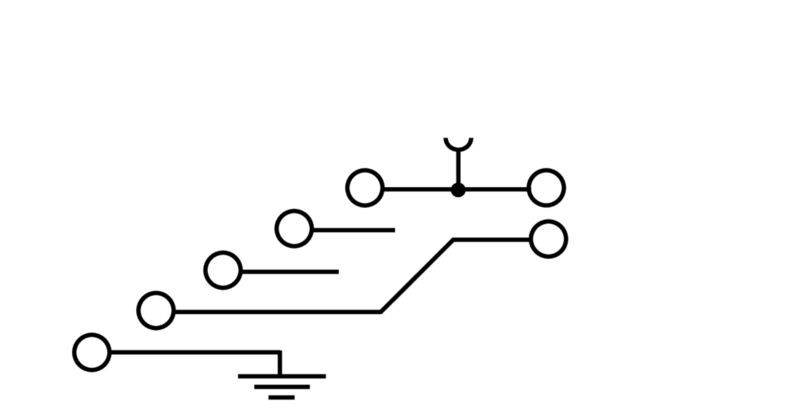

| Ausfuehrung | Initiator-, Aktor-Reihenklemme, Schraubanschluss, dunkelbeige, 1.5 mm², 17.5 A, 250 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 4, TS 35, V-0, Wemid |
| Best.-Nr. | 1784130000 |
| Art | VLI 1.5/PE DB |
| GTIN (EAN) | 4032248190102 |
| VPE | 50 Stück |
| Tiefe | 63 mm |
| Tiefe (inch) | 2,48 inch |
| Tiefe inklusive Tragschiene | 64 mm |
| Höhe | 69 mm |
| Höhe (inch) | 2,717 inch |
| Breite | 6,15 mm |
| Breite (inch) | 0,242 inch |
| Nettogewicht | 15,305 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe | dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Schraubanschluss
mit PE-Anschluss einseitig offen |
| Abschlussplatte erforderlich | Ja |
| Anzahl der Potentiale | 4 |
| Anzahl der Etagen | 4 |
| Anzahl der Klemmstellen je Etage | 2 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Ja |
| Tragschiene | TS 35 |
| N-Funktion | Nein |
| PE-Funktion | Ja |
| PEN-Funktion | Nein |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | rechts |
| Abisolierlänge | 8 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 6 |
| Anzugsdrehmoment, max. | 0,6 Nm |
| Anzugsdrehmoment, min. | 0,4 Nm |
| Klemmbare Leiter |
|
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klemmschraube | M 2,5 |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A3 |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt AWG, max. | AWG 12 |
| Leiteranschlussquerschnitt AWG, min. | AWG 26 |
| Normen | IEC 60947-7-1 (-7-2) |
| Tragschiene | TS 35 |
| Bemessungsquerschnitt | 1,5 mm² |
| Bemessungsspannung | 250 V |
| Bemessungsspannung DC | 250 V |
| Nennstrom | 17,5 A |
| Strom bei max. Leiter | 24 A |
| Normen | IEC 60947-7-1 (-7-2) |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,83 mΩ |
| Bemessungsstoßspannung | 4 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,56 W |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Leitergr. Factory wiring max (UR) | 12 AWG |
| Leitergr. Factory wiring min (UR) | 26 AWG |
| Leitergr. Field wiring max (UR) | 12 AWG |
| Leitergr. Field wiring min (UR) | 26 AWG |
| Spannung Gr D (UR) | 300 V |
| Strom Gr D (UR) | 10 A |
| Zertifikat-Nr. (UR) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37250)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284529) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_63711) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1784130000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1784130000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1784130000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000900 |
| ETIM 7.0 | EC000900 |
| ETIM 8.0 | EC000900 |
| ETIM 9.0 | EC000900 |
| ECLASS 9.0 | 27-14-11-28 |
| ECLASS 9.1 | 27-14-11-28 |
| ECLASS 10.0 | 27-14-11-28 |
| ECLASS 11.0 | 27-14-11-28 |
| ECLASS 12.0 | 27-14-11-28 |
| ECLASS 13.0 | 27-25-01-12 |
| ECLASS 14.0 | 27-25-01-12 |
| Zulassungen |    |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| Zertifikat-Nr. (UR) | E60693 |
