Eigenschaften
| Ausfuehrung | Überspannungsschutz Messen-Steuern-Regeln, ohne Meldefunktion / Funktionsanzeige, UP(L/N-PE) <800 V |
| Best.-Nr. | 8953660000 |
| Art | VSPC 1CL 5VDC EX |
| GTIN (EAN) | 4032248745814 |
| VPE | 1 Stück |
| Tiefe | 69 mm |
| Tiefe (inch) | 2,717 inch |
| Höhe | 90 mm |
| Höhe (inch) | 3,543 inch |
| Breite | 17,8 mm |
| Breite (inch) | 0,701 inch |
| Nettogewicht | 46 g |
| Lagertemperatur | -40 °C...80 °C |
| Betriebstemperatur | -40 °C...70 °C |
| Feuchtigkeit | 5...96 % |
| SIL gemäß IEC 61508 | 3 |
| MTTF | 2.537 a |
| SFF | 95,67 % |
| λges | 45 |
| PFH in 1*10-9 1/h | 1.95 |
| RoHS-Konformitätsstatus | Konform mit Ausnahme |
| RoHS-Ausnahme (falls zutreffend/bekannt) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 71e97bb7-979f-4330-94c0-20c629bb05e3 |
| ATEX - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| Zertifikat-Nr. (ATEX) | KEMA10ATEX0148X |
| IECEx - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| Eingangsleistung, max. PI | 3 W |
| Eingangsspannung, max. Ui | 6 V |
| Innere Kapazität, max. CI | <4 nF |
| Innere Induktivität, max. LI | 0 µH |
| Temperaturklasse T4/135 °C (-40 °C ... +85 °C) li | 350 mA |
| Temperaturklasse T5/100 °C (-40 °C ... +75 °C) li | 250 mA |
| Temperaturklasse T6/85 °C (-40 °C ... +60 °C) li | 250 mA |
| Eingangsspannung, max. Ui | 6 V |
| Gasgruppe A, B | IIC |
| Gasgruppe C | IIB |
| Gasgruppe D | IIA |
| Innere Induktivität, max. LI | 0 µH |
| Innere Kapazität, max. CI | 4 nF |
| Ausführung | ohne Meldefunktion / Funktionsanzeige |
| Bauform |
Klemme
sonstige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | hellblau |
| geschützte Stromschleifen | 1 |
| Optische Funktionsanzeige | Nein |
| Schutzart | IP20 |
| Segment | Messen - Steuern - Regeln |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Ableitstrom Imax. (8/20µs) GND-PE | 10 kA |
| Ableitstrom Imax (8/20µs) Ader-Ader | 10 kA |
| Ableitstrom Imax (8/20µs) Ader-PE | 10 kA |
| Ableitstrom In (8/20µs) Ader-Ader | 2.5 kA |
| Ableitstrom In (8/20µs) Ader-PE | 2.5 kA |
| Ableitstrom In (8/20µs) GND-PE | 2.5 kA |
| Anforderungsklasse nach IEC 61643-21 |
C1
C2 C3 D1 |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-Ader | 2,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) Ader-PE | 2,5 kA |
| Blitzprüfstrom, Iimp (10/350 µs) GND-PE | 2,5 kA |
| Durchgangswiderstand | 2,20 Ω |
| Eingangsspannung, max. Ui | 6 V |
| Höchste Dauerspannung, Uc (DC) | 6,4 V |
| Impuls-Rücksetzvermögen | ≤ 20 ms |
| Meldekontakt | Nein |
| Nennspannung (DC) | 5 V |
| Nennstrom IN | 350 mA |
| Normen |
IEC 61643-21
IEC 62305 DIN EN 60079-0.2009 DIN EN 60079-11:2007 DIN EN 60079-26:2007 DIN EN 61241-11:2006 HART-compatible |
| Polzahl | 1 |
| Schutzpegel ausgangsseitig Ader-Ader 1 kV/µs, typisch | 12 V |
| Schutzpegel ausgangsseitig Ader-Ader 8/20 µs, typisch | 12 V |
| Schutzpegel ausgangsseitig Ader-PE 1 kV/µs, typisch | 450 V |
| Schutzpegel UP (typ.) | <800 V |
| Schutzpegel UP Ader - Ader | 12 V |
| Schutzpegel UP Ader - PE | 450 V |
| Schutzpegel UP GND - PE | 650 V |
| Signal-Übertragungseigenschaften (-3 dB) | 730 KHz |
| Spannungsart | DC |
| Spannungsfestigkeit bei FG gegen PE | ≥ 500 V |
| Stoßstromfestigkeit C1 | <1 kA 8/20 μs |
| Stoßstromfestigkeit C2 | 5 kA 8/20 μs |
| Stoßstromfestigkeit C3 | 100 A 10/1000 μs |
| Stoßstromfestigkeit D1 | 1 kA 10/350 μs |
| Überlast-Ausfallmodus | Modus 2 |
| GOST Zertifikat | [GOST-Zertifikat](PDF/7950_n1-n4.pdf) |
| Anschlussart | steckbar in VSPC BASE |
| Spannungsart | DC |
| Polzahl | 1 |
| Schutzart | IP20 |
| Farbe | hellblau |
| ATEX - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| ATEX - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| ATEX-Zertifikat | [Certificate](PDF/10ATEX0148X Iss 1 (D+E).pdf) |
| Zertifikat-Nr. (ATEX) | KEMA10ATEX0148X |
| IECEx-Zertifikat | [IECEX Zertifikat](PDF/IECExCertificateDEK.pdf) |
| IECEx - Kennzeichnung Staub | II 1 D Ex ia IIIC T135 °C …T85 °C Da |
| IECEx - Kennzeichnung Gas | II 1 G Ex ia IIC T4… T6 Ga |
| cUL-Zertifikat | [cUL Certificate](pdf/VSPC.PDF) |
| Zeitraum | 5 Jahre |
| Produkthinweis | Modus 2: Zustand, bei dem die spannungsbeschränkenden Teile des SPD durch eine sehr niedrige Impedanz innerhalb des SPD kurzgeschlossen wurden. Der Signalkreis ist ohne Funktion, die Messeinrichtung ist aber durch den Kurzschluss geschützt. |
| Zulassung / Zertifikat / Konformitätsdokument |
[EG Baumusterprüfung / EC Type Examination](https://mdcop.weidmueller.com/mediadelivery/asset/900_313773)
[SIL Paper](https://mdcop.weidmueller.com/mediadelivery/asset/900_35329) [KEMA 10 ATEX 0148X](https://mdcop.weidmueller.com/mediadelivery/asset/900_94023) [EU_Konformitätserklärung / EU_Declaration_of_Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35441) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_45811) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8953660000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8953660000) |
| Anwenderdokumentation |
[Beipackzettel / Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35490)
[Beipackzettel Atex / Instruction Sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_296372) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000943 |
| ETIM 7.0 | EC000943 |
| ETIM 8.0 | EC000943 |
| ETIM 9.0 | EC000943 |
| ECLASS 9.0 | 27-13-08-07 |
| ECLASS 9.1 | 27-13-08-07 |
| ECLASS 10.0 | 27-13-08-07 |
| ECLASS 11.0 | 27-13-08-07 |
| ECLASS 12.0 | 27-17-90-90 |
| ECLASS 13.0 | 27-17-90-90 |
| ECLASS 14.0 | 27-17-90-90 |

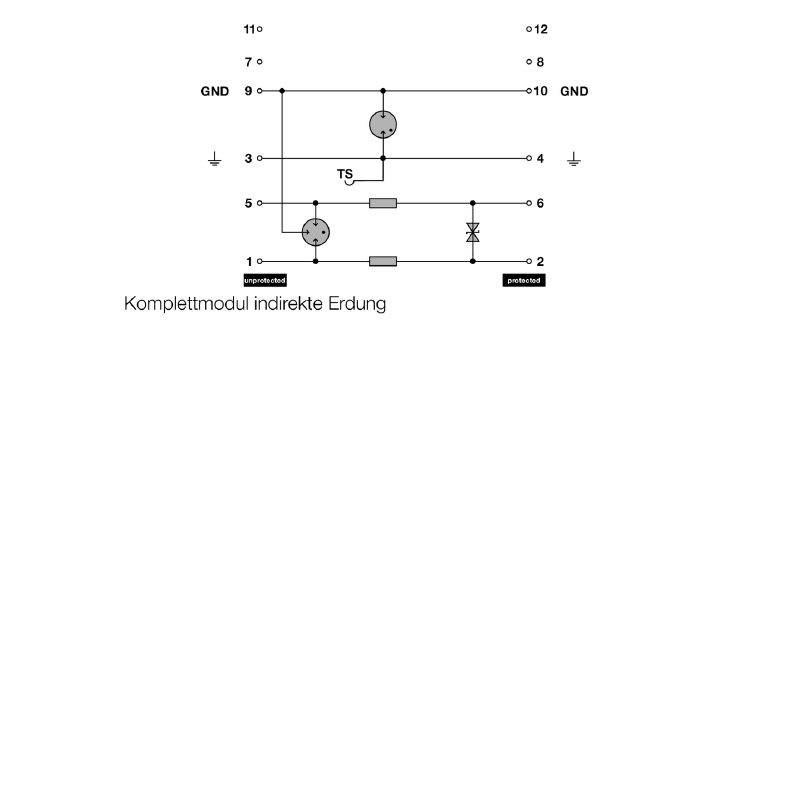

| Ausschreibungstext lang | Überspannungsschutzstecker zum Einsatz in Verbindung mit dem Basiselement VSPC BASE 1 CL FG für eine erdpotenzialfrei betriebene Doppelader.Zweistufige Schutzschaltung bestehend aus Grobschutz, Entkopplungswiderständen und Feinschutz zwischen den Signaladern sowie Längsspannungsgrobschutz zur Erde geeignet zum Schutz von eigensicheren Kreisen Ex ia. Mechanische Kennzeichnung des Steckers zum Basiselement nach Schaltungsart und Nennspannung. Optische Kennzeichnung des Schutzstecker nach Art der Schutzschaltung und der Spannungshöhe. Schutzstecker mit Kodierstift und Gegenprofil für das Basiselement. Beschriftungsmöglichkeit am Stecker. |
| Ausschreibungstext kurz | Überspannungsschutzstecker für Basiselement VSPC BASE 1CL FG , Querspannungsgrob- und Feinschutz für eine erdpotenzialfrei betriebene Doppeladern, geeignet zum Schutz von eigensicheren Kreisen Ex ia, Längsspannungsgrobschutz zur Erde. Ausführung: 5 V DC |
| Zulassungen |       |
| ROHS | Konform |
