Eigenschaften
| Ausfuehrung | Potentialverteilerklemme, Schraubanschluss, lichtgrau, blau, 95 mm², 232 A, 1000 V, Anzahl Anschlüsse: 6, Anzahl der Etagen: 1, TS 35, Montageplatte, V-0, Wemid |
| Best.-Nr. | 2874580000 |

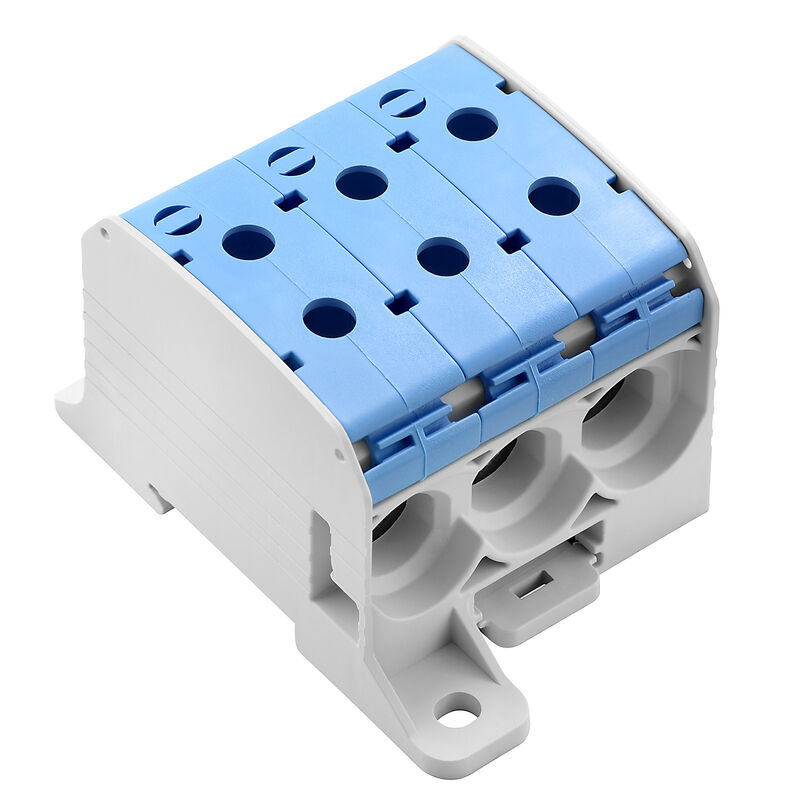

| Art | WPD 331CC 3X95/3X95 BL |
| GTIN (EAN) | 4064675648505 |
| VPE | 1 Stück |
| Tiefe | 57 mm |
| Tiefe (inch) | 2,244 inch |
| Höhe | 95 mm |
| Höhe (inch) | 3,74 inch |
| Breite | 68,6 mm |
| Breite (inch) | 2,701 inch |
| Nettogewicht | 76 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| RoHS-Konformitätsstatus | Konform ohne Ausnahme |
| REACH SVHC | No SVHC above 0.1 wt% |
| Werkstoff | Wemid |
| Farbe |
lichtgrau
blau |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | Schraubanschluss |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Potentiale | 1 |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 6 |
| Anzahl der Potentiale pro Etage | 1 |
| Etagen intern gebrückt | Nein |
| Tragschiene |
TS 35
Montageplatte |
| N-Funktion | Nein |
| PE-Funktion | Nein |
| PEN-Funktion | Nein |
| explosionsgeprüfte Ausführung | Nein |
| Montageart | gerastet |
| Offene Seiten | geschlossen |
| rastbar | Ja |
| Anschlussart, weiterer Anschluss | PUSH IN |
| Abisolierlänge | 26 mm |
| Anschlussart | Schraubanschluss |
| Anschlussart 2 | Schraubanschluss |
| Anschlussrichtung | seitlich |
| Anzahl Anschlüsse | 6 |
| Klemmbereich, max. | 95 mm² |
| Klemmbereich, min. | 10 mm² |
| Klemmschraube | M 14 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 95 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 70 mm² |
| Leiteranschlussquerschnitt, mehrdrähtig, max. | 95 mm² |
| Normen | IEC 60947-7-1 |
| Polzahl | 1 |
| Tragschiene |
TS 35
Montageplatte |
| Bemessungsquerschnitt | 95 mm² |
| Bemessungsspannung | 1.000 V |
| Bemessungsspannung AC | 1.000 V |
| Bemessungsspannung DC | 1.000 V |
| Nennstrom | 232 A |
| Strom bei max. Leiter | 232 A |
| Normen | IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 0,14 mΩ |
| Bemessungsstoßspannung | 8 kV |
| Verlustleistung gemäß IEC 60947-7-x | 7,42 W |
| Kurzzeitstromfestigkeit | 8/20 µs mit 50 kA |
| Verschmutzungsgrad | 3 |
| Überspannungskategorie | III |
| Zertifikat-Nr. (cURus) | E60693 |
| Zulassung / Zertifikat / Konformitätsdokument |
[LMP 23.0563U- WPD (Rev. 0)](https://mdcop.weidmueller.com/mediadelivery/asset/900_312468)
[Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) [CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_314043) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_303271) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2874580000) |
| Anwenderdokumentation |
[Manual - How to connect aluminum wires in WPD-Terminal blocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_317919)
[Torque_Conductor_Connection_Data_WPD_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_319361) [Drehmoment_Leiteranschlussdaten_WPD_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_319362) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-19 |
| ECLASS 14.0 | 27-25-01-19 |
| Zulassungen |     |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
