Eigenschaften

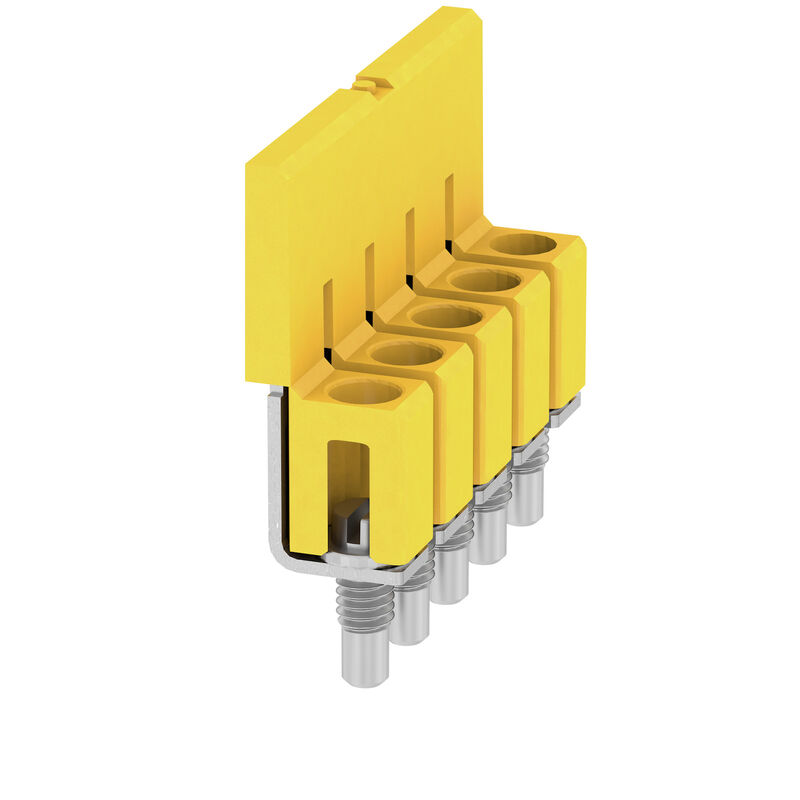

| Ausführung | Querverbinder (Klemmen), geschraubt, Polzahl: 5, Raster in mm (P): 5.10, Isoliert: Ja, 32 A, gelb |
| Best.-Nr. | 1053960000 |
| Typ | WQV 2.5/5 |
| GTIN (EAN) | 4008190158446 |
| VPE | 10 Stück |
| Tiefe | 18 mm |
| Tiefe (inch) | 0,709 inch |
| Höhe | 24,4 mm |
| Höhe (inch) | 0,961 inch |
| Breite | 7 mm |
| Breite (inch) | 0,276 inch |
| Nettogewicht | 3,7 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -60 °C |
| Dauergebrauchstemperatur, max. | 130 °C |
| Werkstoff | PA 66 |
| Farbe | gelb |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung | für Klemmen |
| Befestigungsart | geschraubt |
| Einbauhinweis | Direktmontage |
| Anzahl gebrückter Klemmen | 5 |
| Anzugsdrehmomentbereich Befestigungsschraube | 0,4...0,8 Nm |
| Bemessungsstrom 2-polig | 32 A |
| Bemessungsstrom mehrpolig | 32 A |
| Typ | Querverbinder |
| Raster in mm (P) | 5,1 mm |
| Einbauhinweis | Direktmontage |
| Polzahl | 5 |
| Nennstrom | 32 A |
| Zulassung / Zertifikat / Konformitätsdokument | [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211480) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1053960000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1053960000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1053960000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000489 |
| ETIM 7.0 | EC000489 |
| ETIM 8.0 | EC000489 |
| ETIM 9.0 | EC000489 |
| ECLASS 9.0 | 27-14-11-40 |
| ECLASS 9.1 | 27-14-11-40 |
| ECLASS 10.0 | 27-14-11-40 |
| ECLASS 11.0 | 27-14-11-40 |
| ECLASS 12.0 | 27-14-11-40 |
| ECLASS 13.0 | 27-25-03-03 |
| ROHS | Konform |
Zubehör
Ist Zubehör von
-
Art.-Nr.:1021200000VPE:100 Stück
W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss
-
Art.-Nr.:1021900000VPE:100 Stück
W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 1 mm², Flachsteckanschluss
-
Art.-Nr.:1022200000VPE:100 Stück
W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Lötanschluss
-
Art.-Nr.:1022100000VPE:100 Stück
W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss
-
Art.-Nr.:1021800000VPE:100 Stück
W-Reihe, Durchgangs-Reihenklemme, Bemessungsquerschnitt: 2.5 mm², Schraubanschluss
-
Art.-Nr.:1021600000VPE:50 Stück
Mehrstock-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 12 A, Anzahl der Etagen: 2, dunkelbeige
-
Art.-Nr.:1021700000VPE:50 Stück
Mehrstock-Reihenklemme, Flachsteckanschluss, 1 mm², 400 V, 12 A, Anzahl der Etagen: 2, dunkelbeige
-
Art.-Nr.:8006320000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 115 V, TS 35, dunkelbeige
-
Art.-Nr.:1023400000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:1023600000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 24 V, TS 35, dunkelbeige
-
Art.-Nr.:1023500000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Diode 1N 4007, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:1023200000VPE:100 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 10 A, TS 35, dunkelbeige
-
Art.-Nr.:8014670000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Diode 1N 4007, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:8023610000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 24 V, TS 35, dunkelbeige
-
Art.-Nr.:1023300000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:8013140000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 230 V, TS 35, dunkelbeige
-
Art.-Nr.:1022600000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Diode 1N 4007, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:2555650000VPE:25 Stück
Mehrstock-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, Anzahl der Etagen: 2, dunkelbeige
-
Art.-Nr.:1303670000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 230 V, TS 35, dunkelbeige
-
Art.-Nr.:8013840000VPE:25 Stück
Mehrstock-Reihenklemme, Schraubanschluss, 2.5 mm², 230 V, Anzahl der Etagen: 2, dunkelbeige
-
Art.-Nr.:8023630000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 24 V, TS 35, dunkelbeige
-
Art.-Nr.:1023100000VPE:50 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 400 V, 0.5 A, TS 35, dunkelbeige
-
Art.-Nr.:8025610000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 0.5 A, Diode 1N 4007, TS 35, dunkelbeige
-
Art.-Nr.:8010040000VPE:25 Stück
Bauelement-Reihenklemme, Schraubanschluss, 2.5 mm², 24 V, TS 35, dunkelbeige
