Eigenschaften
| Ausführung | Z-Reihe, Steckverbinder, beige, Direktmontage |
| Best.-Nr. | 1867210000 |

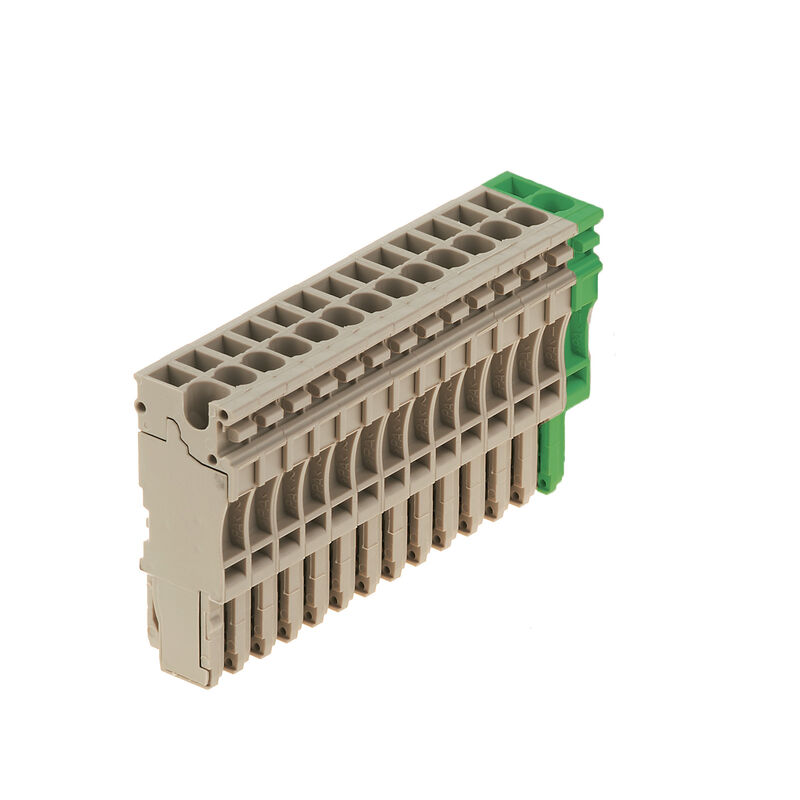

| Typ | ZP 2.5/1AN/14 GN/BE |
| GTIN (EAN) | 4032248475827 |
| VPE | 10 Stück |
| Tiefe | 41 mm |
| Tiefe (inch) | 1,614 inch |
| Höhe | 16 mm |
| Höhe (inch) | 0,63 inch |
| Breite | 71,4 mm |
| Breite (inch) | 2,811 inch |
| Nettogewicht | 46,4 g |
| Lagertemperatur | -25 °C...55 °C |
| Dauergebrauchstemperatur, min. | -50 °C |
| Dauergebrauchstemperatur, max. | 120 °C |
| Werkstoff | Wemid |
| Farbe |
grün
dunkelbeige |
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Ausführung |
Steckerset
steckbar Zugfederanschluss |
| Abschlussplatte erforderlich | Nein |
| Anzahl der Etagen | 1 |
| Anzahl der Klemmstellen je Etage | 1 |
| Etagen intern gebrückt | Nein |
| PE-Anschluss | Ja |
| Einbauhinweis | Direktmontage |
| Montageart | gesteckt |
| Offene Seiten | geschlossen |
| Abisolierlänge | 10 mm |
| Anschlussart | Steckanschluss |
| Anschlussrichtung | oben |
| Anzahl Anschlüsse | 14 |
| Klemmbereich, max. | 4 mm² |
| Klemmbereich, min. | 0,13 mm² |
| Klingenmaß | 0,6 x 3,5 mm |
| Lehrdorn nach 60 947-1 | A2 |
| Leiteranschlussquerschnitt AWG, max. | AWG 26 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Leiteranschlussquerschnitt, eindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, eindrähtig, min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max. | 2,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min. | 0,5 mm² |
| Leiteranschlussquerschnitt, feindrähtig, max. | 4 mm² |
| Leiteranschlussquerschnitt, feindrähtig, min. | 0,5 mm² |
| Leiterquerschnitt max (cCSAus) | 12 AWG |
| Leiterquerschnitt min (cCSAus) | 26 AWG |
| Spannung Gr C (cCSAus) | 300 V |
| Spannung Gr D (cCSAus) | 600 V |
| Strom Gr C (cCSAus) | 20 A |
| Strom Gr D (cCSAus) | 5 A |
| Zertifikat-Nr. (cCSAus) | 154685-1460993 |
| Einbauhinweis | Direktmontage |
| Leiteranschlussquerschnitt AWG, max. | AWG 26 |
| Leiteranschlussquerschnitt AWG, min. | AWG 12 |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Polzahl | 14 |
| Bemessungsquerschnitt | 2,5 mm² |
| Bemessungsspannung | 500 V |
| Bemessungsspannung zur Nachbarklemme | 500 V |
| Max. Spannung des Klemmträgers & des gesteckten Systems | 690 V |
| Bemessungsspannung DC | 500 V |
| Nennstrom | 24 A |
| Strom bei max. Leiter | 24 A |
| Normen | In Anlehnung an IEC 60947-7-1 |
| Durchgangswiderstand gemäß IEC 60947-7-x | 1,33 mΩ |
| Bemessungsstoßspannung | 6 kV |
| Bemessungsstoßspannung zur Nachbarklemme | 6 kV |
| Verlustleistung gemäß IEC 60947-7-x | 0,77 W |
| Leitergr. Factory wiring max (cURus) | 12 AWG |
| Leitergr. Factory wiring min (cURus) | 26 AWG |
| Leitergr. Field wiring max (cURus) | 12 AWG |
| Leitergr. Field wiring min (cURus) | 26 AWG |
| Spannung Gr C (cURus) | 300 V |
| Spannung Gr D (cURus) | 600 V |
| Strom Gr C (cURus) | 20 A |
| Strom Gr D (cURus) | 5 A |
| Zertifikat-Nr. (cURus) | E60693 |
| Bildüberschrift-02 | Produktbild |
| Bildunterschrift-02 | Abbildung ähnlich |
| Zulassung / Zertifikat / Konformitätsdokument |
[DNVGL certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_152130)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_185121) [CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_185122) [Confirmation of Standards EN 45545-2_2020-10](https://mdcop.weidmueller.com/mediadelivery/asset/900_308425) |
| Engineering-Daten | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_44823) |
| Engineering-Daten | [Zuken E3.S](LINK/CAE_DE.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1867210000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1867210000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1867210000&norm=0) |
| Anwenderdokumentation | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Kataloge | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| Zulassungen |      |
| ROHS | Konform |
| UL File Number Search | [UL Webseite](LINK/UL_search.html) |
| Zertifikat-Nr. (cURus) | E60693 |
