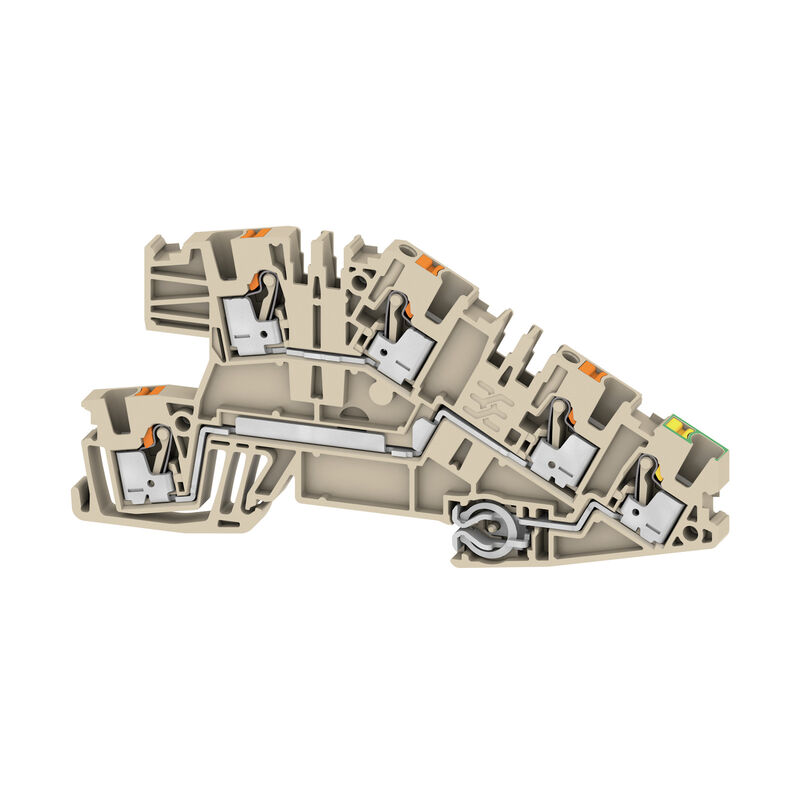

Клеммная колодка многоуровневой установки, PUSH IN, Темно-бежевый, 2.5 mm², 24 A, 250 V, Количество соединений: 5, Количество уровней: 3

№ продукта 2668930000
Открыть в конфигураторе
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 29 Связанные продукты 66
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Характеристики материала Параметры системы Дополнительные технические данные Зажимаемые провода (расчетное соединение) Общие сведения Расчетные данные Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Основные данные для заказа

Версия
Клеммная колодка многоуровневой установки, PUSH IN, Темно-бежевый, 2.5 mm², 24 A, 250 V, Количество соединений: 5, Количество уровней: 3
Заказ №
2668930000
Тип
AITB 2.5 BB L-L-PE
GTIN (EAN)
4064675030515
Кол.
50 Штука

Размеры и массы

Глубина
50,1 mm
Глубина (дюймов)
1,972 inch
Высота
103 mm
Высота (в дюймах)
4,055 inch
Ширина
5,1 mm
Ширина (в дюймах)
0,201 inch
Масса нетто
16,368 g

Температуры

Температура хранения
-25 °C...55 °C
Температура окружающей среды
-5 °C…40 °C
Температура при длительном использовании, мин.
-60 °C
Температура при длительном использовании, макс.
130 °C

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Характеристики материала

Basic material
Материал Wemid
Colour
Темно-бежевый
Цвет элементов управления
оранжевый
UL 94 flammability rating
V-0

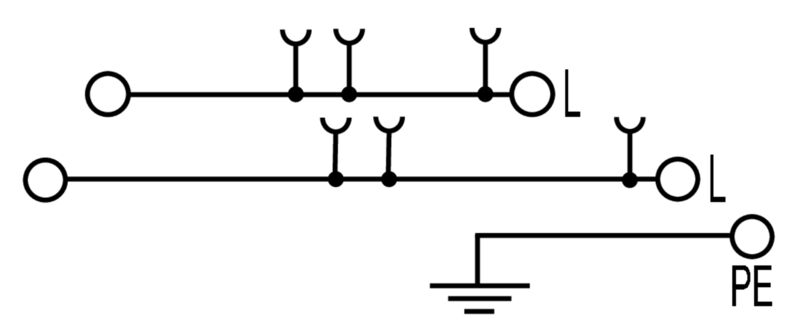

Параметры системы

End cover plate required
Да
Количество независимых точек подключения
3
Количество уровней
3
Количество контактных гнезд на уровень
2
Levels cross-connected internally
Нет
Mounting rail
TS 35
Функция N
Нет
Функция PE
Да
Функция PEN
Нет

Дополнительные технические данные

Snap-on
Да
Вид монтажа
зафиксированный
Открытые страницы
справа

Зажимаемые провода (расчетное соединение)

Průřez připojení vodiče, pevné jádro, min.
0,14 mm²
Tube length for twin wire-end ferrule
  • Длина трубки:
    • мин.:
      8 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      0,75 mm²
Tube length for wire-end ferrule with plastic collar DIN 46228/4
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      8 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,14 mm²
    • макс.:
      0,34 mm²
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • мин.:
      8 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1,5 mm²
    • макс.:
      2,5 mm²
Tube length for wire-end ferrule without plastic collar DIN 46228/1
  • Длина трубки:
    • номин.:
      5 mm
  • Сечение подсоединяемого провода:
    • номин.:
      0,25 mm²
  • Длина трубки:
    • мин.:
      6 mm
    • макс.:
      10 mm
  • Сечение подсоединяемого провода:
    • мин.:
      0,5 mm²
    • макс.:
      1 mm²
  • Длина трубки:
    • мин.:
      7 mm
    • макс.:
      12 mm
  • Сечение подсоединяемого провода:
    • мин.:
      1,5 mm²
    • макс.:
      2,5 mm²
Вид соединения
PUSH IN
Вид соединения 2
PUSH IN
Диапазон зажима, макс.
4 mm²
Диапазон зажима, мин.
0,14 mm²
Длина зачистки изоляции
10 mm
Кабельный наконечник для обжима двух проводов, макс.
0,75 mm²
Кабельный наконечник для обжима двух проводов, мин.
0,5 mm²
Калибровая пробка согласно 60 947-1
A3
Количество соединений
5
Направление соединения
сверху
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Размер лезвия
0,6 x 3,5 мм
Сечение подключаемого проводника, тонкопроволочного, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, макс.
4 mm²
Сечение подсоединяемого провода, скрученный, мин.
0,14 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,14 mm²
Сечение соединения проводов, твердое ядро, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, макс.
4 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/1, мин.
0,14 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, макс.
2,5 mm²
Сечение соединения проводов, тонкий скрученный с кабельными наконечниками DIN 46228/4, мин.
0,14 mm²

Общие сведения

Нормы
IEC 60947-7-1 (-7-2)
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Укомплектованная монтажная рейка
TS 35

Расчетные данные

Rated cross-section
2,5 mm²
Rated voltage
250 V
Rated DC voltage
250 V
Nominal current
24 A
Ток при макс. проводнике
27 A
Standards
IEC 60947-7-1 (-7-2)
Объемное сопротивление по стандарту IEC 60947-7-x
1,33 mΩ
Номинальное импульсное напряжение
4 кВ
Потери мощности по стандарту IEC 60947-7-x
0,77 W
Номинальное напряжение (Л / Л)
400 V
Номинальное напряжение (Л / Н)
250 V
Номинальное напряжение (Л / ЗЗ)
250 V
Pollution severity
3
Surge voltage category
III

Классификации

ETIM 8.0
EC001329
ETIM 9.0
EC001329
ETIM 10.0
EC001329
ECLASS 14.0
27-25-01-10
ECLASS 15.0
27-25-01-10
