ALDT 4 2C W/O DTLV BL
ALDT 4 2C W/O DTLV BL

ALDT 4 2C W/O DTLV BL

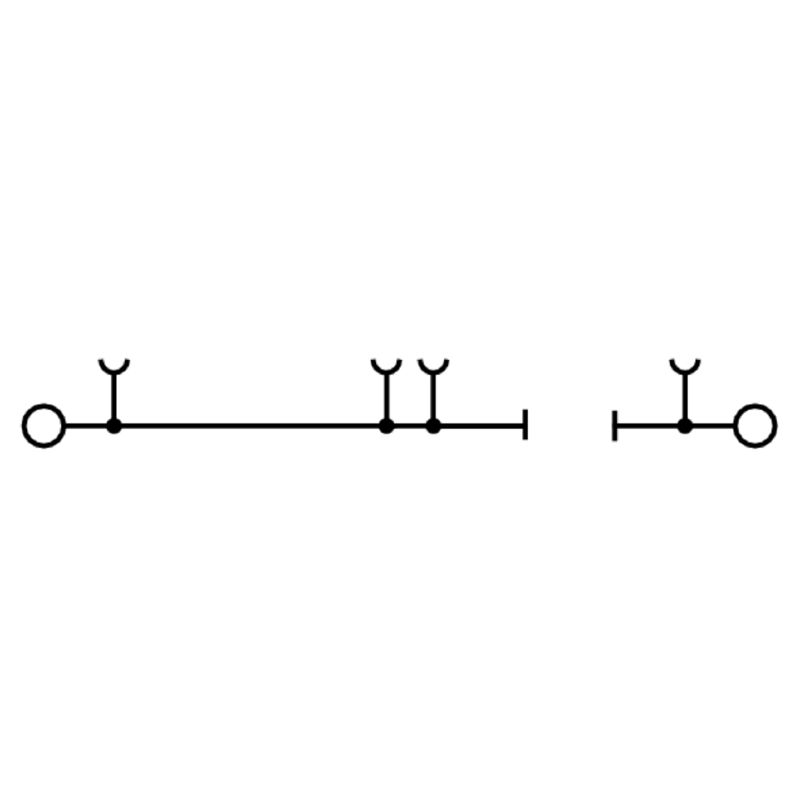

Frånskiljbar mätplint, PUSH IN, blå, 4 mm², 20 A, 500 V, Antal anslutningar: 2, Antal våningar: 1

Produkt-ID 2898770000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 74 Använda produkter 160
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Material data Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Зажимаемые провода (расчетное соединение) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E0693VOL1SEC137

Allmänna beställningsdata

Utförande
Frånskiljbar mätplint, PUSH IN, blå, 4 mm², 20 A, 500 V, Antal anslutningar: 2, Antal våningar: 1
Art.nr.
2898770000
Typ
ALDT 4 2C W/O DTLV BL
GTIN (EAN)
4064675904373
Qty.
50 items

Mått och vikter

Djup
41 mm
Byggdjup (tum)
1,614 inch
Höjd
73,5 mm
Bygghöjd (tum)
2,894 inch
Bredd
6,1 mm
Byggbredd (tum)
0,24 inch
Масса нетто
9,75 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent
제품 탄소 발자국
  • Vagga till grind:
    0.199 kg CO2 eq.

Material data

Basic material
Wemid
Färgkod
blå
Färg manöverelement
orange
Brännbarhetsklass enligt UL 94
V-0

Systemparametrar

Tapa final obligatoria
Ja
전위 수
1
Antal våningar
1
Antal klämställen per våning
2
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
Barrette de liaison équipée
TS 35
Funzione N
Nej
Funkcja PE
Nej
PEN function
Nej

ytterligare tekniska data

Monteringstyp
TS 35
rastbar
Ja
Öppna sidor
right

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
PUSH IN

Зажимаемые провода (расчетное соединение)

Anslutningsarea, fintrådig, min.
0,14 mm²
Anslutningsarea, flertrådig, max.
6 mm²
Anslutningsarea, flertrådig, min.
0,14 mm²
Anslutningsområde, max.
6 mm²
Anslutningsområde, min.
0,14 mm²
Anslutningsriktning
på sidan
Anslutningstyp
PUSH IN
Anslutningstyp 2
PUSH IN
Antal anslutningar
2
Avisoleringslängd
12 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
6 mm²
Ledararea, entrådig, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
4 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,14 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
4 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,14 mm²
Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, AWG, max
AWG 10
Ledardiameter, AWG, min.
AWG 26
Ledardiameter, fintrådig, max.
6 mm²
Tolkdorn enligt 60 947-1
A4

Märkdata enligt CSA

Certifikat nr. (CSA)
227442-80177078
Ledararea max. (CSA)
10 AWG
Ledararea min. (CSA)
24 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp C (CSA)
300 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
20 A
Ström Gr C (CSA)
20 A
Ström Gr D (CSA)
5 A

Allmänt

Ledardiameter, AWG, max
AWG 10
Ledardiameter, AWG, min.
AWG 26
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Märkdata

Jmenovitý průřez
4 mm²
Tensión nominal
500 V
Märkspänning DC
500 V
Märkström
20 A
Current at maximum wires
20 A
Standards
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1 mΩ
Névleges lökőfeszültség
6 kV
Pérdida de potencia según la norma IEC 60947-7-x
1,02 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E0693VOL1SEC137
Ledarstorlek Factory wiring max (cURus)
10 AWG
Ledarstorlek Factory wiring min (cURus)
24 AWG
Ledarstorlek Field wiring max (cURus)
10 AWG
Ledarstorlek Field wiring min (cURus)
24 AWG
Spänning grupp B (cURus)
300 V
Spänning grupp C (cURus)
300 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
20 A
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
