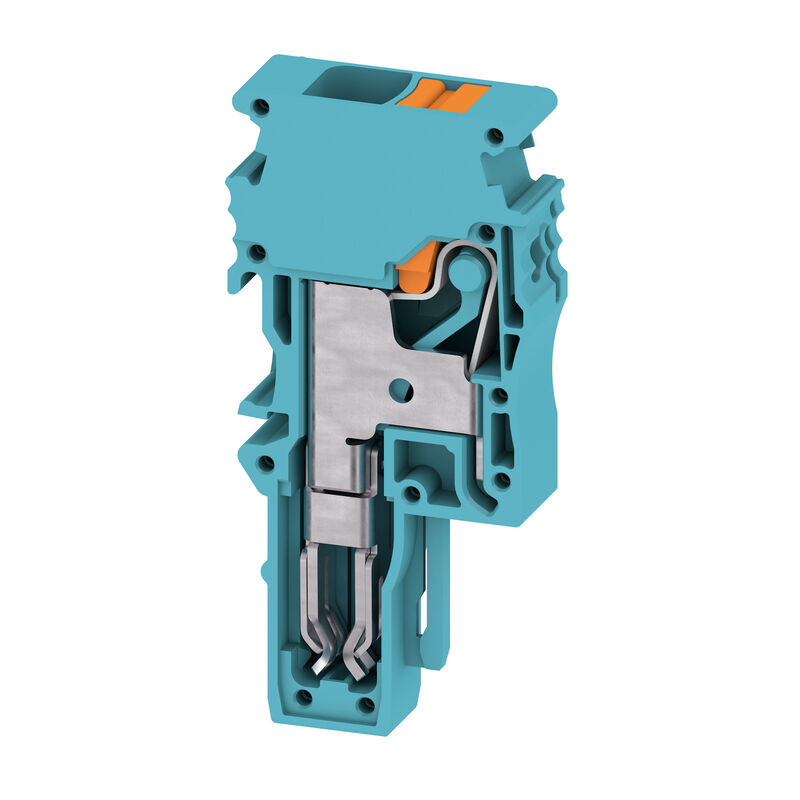

APG 6 R BL

APG 6 R BL

Штекер, 6 mm², 800 V, 41 A, Количество полюсов: 1, синий

Product ID 3002370000
Gegevensblad downloaden Engineeringondersteuning
Toebehoren 7 Is accessoire van 6 Verwante producten 314
Dopuszczenia Основные данные для заказа Wymiary i masa Temperaturer Экологическое соответствие изделия Характеристики материала Systemparametrar weitere technische Daten Conductors for clamping (rated connection) CSA rating data Allgemeines Расчетные данные Caractéristiques nominales selon UL Classifications

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Основные данные для заказа

Version
Штекер, 6 mm², 800 V, 41 A, Количество полюсов: 1, синий
Order No.
3002370000
Type
APG 6 R BL
GTIN (EAN)
4099986903265
Množství
50 items

Wymiary i masa

Depth
51 mm
Глубина (дюймов)
2,008 inch
Height
24,3 mm
Height (inches)
0,957 inch
Width
8,1 mm
Width (inches)
0,319 inch
Čistá hmotnost
7,755 g

Temperaturer

Okolní teplota
-60 °C…85 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Экологическое соответствие изделия

Stav souladu se směrnicí RoHS
Соответствует без исключения
REACH SVHC
No SVHC above 0.1 wt%

Характеристики материала

Základní materiál
Материал Wemid
Barevný
blue
Colour of operational elements
orange
Klasifikace hořlavosti UL 94
V-0

Systemparametrar

Nutná koncová deska
Ja
Počet potenciálů
1
Number of levels
1
Number of clamping points per level
1
N-funkce
No
PE funkce
No
Funkce PEN
No

weitere technische Daten

Otevřené strany
offen
Příchytka
Non
Typ montáže
Dugaszolt

Conductors for clamping (rated connection)

Délka odizolování
12 mm
Měřidlo podle IEC 60947-1
A5
Počet připojení
1
Průřez propojení AWG, max.
AWG 8
Průřez propojení AWG, min.
AWG 22
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/1, min.
0,5 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, max.
10 mm²
Průřez připojení vodiče, jemně splétaný s koncovkami DIN 46228/4, min.
0,5 mm²
Průřez připojení vodiče, pevné jádro, max.
6 mm²
Průřez připojení vodiče, pevné jádro, min.
0,5 mm²
Průřez připojení vodičů, jemně stáčené, max.
10 mm²
Průřez připojení vodičů, jemně stáčené, min.
0,5 mm²
Průřez připojení vodičů, splétané, max.
10 mm²
Průřez připojení vodičů, splétané, min.
0,5 mm²
Směr připojení
felső
Typ připojení
PUSH IN
Upínací rozsah, max.
10 mm²
Upínací rozsah, min.
0,5 mm²
Velikost nože
1.0 x 5.5 mm

CSA rating data

Průřez vodiče max. (CSA)
8 AWG
Průřez vodiče min. (CSA)
22 AWG
Velikost napětí B (CSA)
300 V
Velikost napětí C (CSA)
300 V
Velikost napětí D (CSA)
600 V
Velikost proudu B (CSA)
29 A
Velikost proudu C (CSA)
29 A
Velikost proudu D (CSA)
5 A
Č. osvědčení (CSA)
200039-80099474

Allgemeines

Počet pólů
1
Průřez propojení AWG, max.
AWG 8
Průřez propojení AWG, min.
AWG 22
Standardy
IEC 60947-7-3 szerint

Расчетные данные

Jmenovitý průřez
6 mm²
Jmenovité napětí
800 V
Jmenovité napětí k sousední svorce
800 V
Jmenovité DC napětí
800 V
Jmenovitý proud
41 A
Proud při maximu vodičů
41 A
Standardy
In accordance with IEC 60947-7-3
Volume resistance according to IEC 60947-7-x
0,78 mΩ
Jmenovité impulzní výdržné napětí
8 kV
Ztráta výkonu v souladu s normou IEC 60947-7-x
1,31 W
Kategorie rázového napětí
III
Závažnost znečištění
3

Caractéristiques nominales selon UL

Průřez vodiče propojení v terénu max. (cURus)
8 AWG
Průřez vodiče propojení v terénu min. (cURus)
22 AWG
Průřez vodiče propojení z výroby max. (cURus)
8 AWG
Průřez vodiče propojení z výroby min. (cURus)
22 AWG
Velikost napětí B (cURus)
600 V
Velikost napětí C (cURus)
600 V
Velikost napětí D (cURus)
600 V
Velikost proudu B (cURus)
37 A
Velikost proudu C (cURus)
37 A
Velikost proudu D (cURus)
5 A
Č. osvědčení (cURus)
E60693

Classifications

ETIM 8.0
EC002848
ETIM 9.0
EC002848
ETIM 10.0
EC002848
ECLASS 14.0
27-25-03-90
ECLASS 15.0
27-25-03-90
