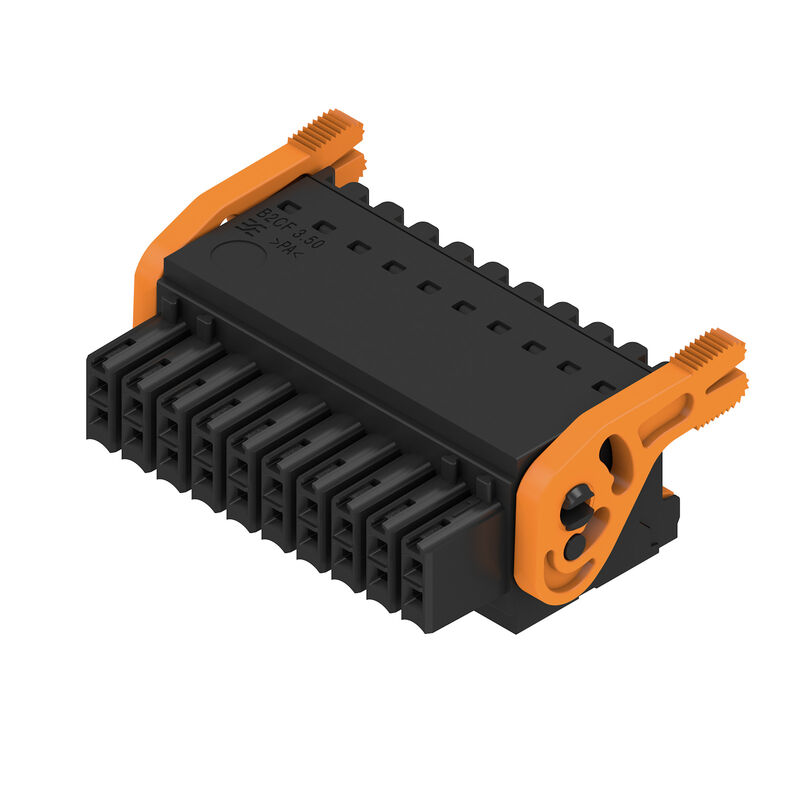

Produktbild
Abbildung ähnlich
B2CF 3.50/20/180LH SN BK BX

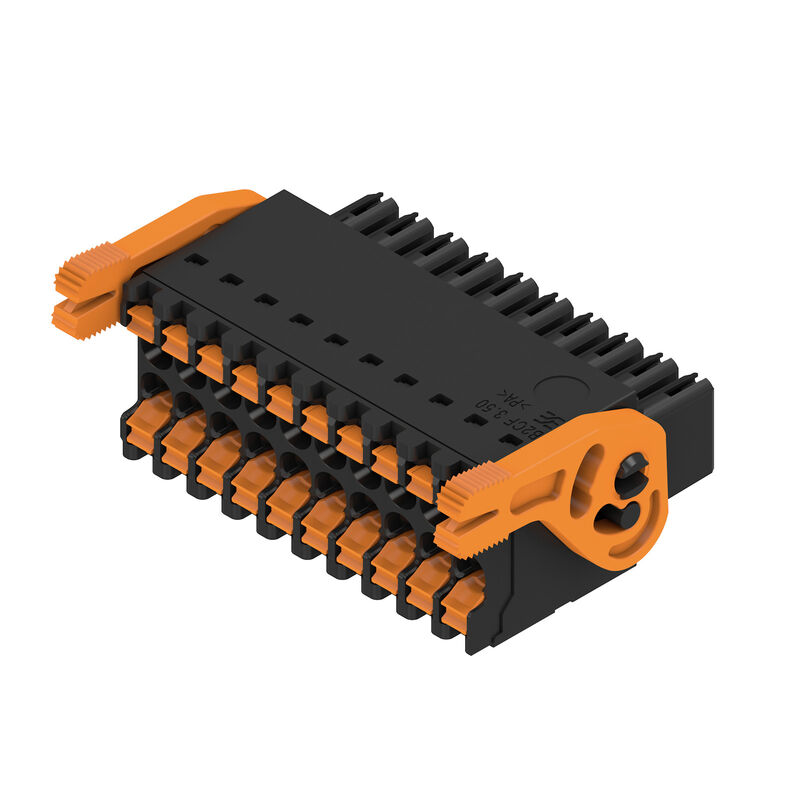

Produktbild
B2CF 3.50/20/180LH SN BK BX
Maßbild
B2CF 3.50/20/180LH SN BK BX
Diagramm
B2CF 3.50/20/180LH SN BK BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft
B2CF 3.50/20/180LH SN BK BX
Produktvorteil
Großer Anschlussquerschnitt
Bis 1,5 mm² problemlos möglich
B2CF 3.50/20/180LH SN BK BX
Produktvorteil
Schneller PUSH IN-Anschluss
Werkzeuglos und fingersicher
B2CF 3.50/20/180LH SN BK BX
Anwendungsbeispiel

B2CF 3.50/20/180LH SN BK BX

Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 20, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 1375800000
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Zubehör 2 Gegenstücke 11
Approvals Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Conductors suitable for connection Rated data acc. to IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Approvals

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 20, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box
Order No.
1375800000
Type
B2CF 3.50/20/180LH SN BK BX
GTIN (EAN)
4050118176933
Qty.
42 Stück
Produkt-Kennzahlen
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Verpackung
Box

Abmessungen und Gewichte

Depth
29,9 mm
Глубина (дюймов)
1,177 inch
Height
17,25 mm
Höhe (inch)
0,679 inch
Width
41,9 mm
Breite (inch)
1,65 inch
Net weight
13,88 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Empreinte carbone du produit
  • 요람에서 게이트까지:
    0.301 kg CO2eq.

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2-reihig
Anschlussart
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Leiterabgangsrichtung
180°
Polzahl
20
L1 in mm
31,5 mm
L1 in Zoll
1,24 "
Anzahl Reihen
1
Polreihenzahl
2
Bemessungsquerschnitt
15 mm²
Berührungsschutz nach DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt
Schutzart
IP20
Vollständig montiert
Kodierbar
Ja
Abisolierlänge
10 mm
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
3,5 N
Ziehkraft/Pol, max.
3,5 N

Werkstoffdaten

Matériau isolant
PA 66 GF 30
Couleur
schwarz
kolor elementów uruchamiających
orange
Colour chart (similar)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 600
Insulation resistance
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-0
Contact material
Kupferlegierung
Surface du contact
verzinnt
Structure en couches du contact mâle
2...5 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
120 °C
Teplotní rozsah, instalace, min.
-40 °C
Temperature range, installation, max.
120 °C

Conductors suitable for connection

Clamping range, min.
0,14 mm²
Clamping range, max.
1,5 mm²
Wire connection cross section AWG, min.
AWG 30
Wire connection cross section AWG, max.
AWG 16
Rigide, min. H05(07) V-U
0,14 mm²
Solid, max. H05(07) V-U
1,5 mm²
souple, min. H05(07) V-K
0,14 mm²
souple, max. H05(07) V-K
1,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,14 mm²
avec embout isolé DIN 46 228/4, max.
1 mm²
con terminale, DIN 46228 pt 1, min.
0,14 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1,5 mm²
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • nominal:
      0,14 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9028240000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025780000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025790000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028270000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9004050000
  • Leiteranschlussquerschnitt:
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028290000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0542500000
  • Leiteranschlussquerschnitt:
    • nominal:
      1
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        12 mm
    • Empfohlene Aderendhülse:
      9028320000
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0282800000
  • Leiteranschlussquerschnitt:
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0186500000
Texte de réference
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
13,4 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
10 A
Corriente nominal, número de polos mín. (Tu=40 °C)
12 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
2,5 kV
Tenue aux courants de faible durée
3 x 1s mit 80 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
50 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
9,5 A
Nennstrom (Use group C / CSA)
9,5 A
Nennstrom (Use group D / CSA)
9,5 A
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group C / UL 1059]
50 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
9,5 A
Nennstrom (Use group C / UL 1059)
9,5 A
Nennstrom (Use group D / UL 1059)
9,5 A
와이어 단면적, AWG, 최소
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Specifications are maximum values, details - see approval certificate.

Verpackungen

Verpackung
Box
VPE Länge
351 mm
VPE Breite
137 mm
VPE Höhe
40 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 61984 Abschnitt 6.2 und 7.3.2 / 10.11 Verwendung des Musters von IEC 60068-2-70 / 12.95
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norm:
    IEC 61984 Abschnitt 6.3 und 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Standard:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    passed
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 26/1
    • Typ av ledare och för ledararea:
      AWG 26/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H05V-U0.75
    • Typ av ledare och för ledararea:
      H05V-K0.75
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.75
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.75
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC conformity
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Notes
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Crimpform A für AEH der Crimpwerkzeuge PZ 1,5 Best-Nr. 9005990000 oder PZ 6/5 Best.-Nr. 9011460000 für größten Leiterquerschnitt empfohlen
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Max. Außendurchmesser des Leiters 2,6 mm
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
