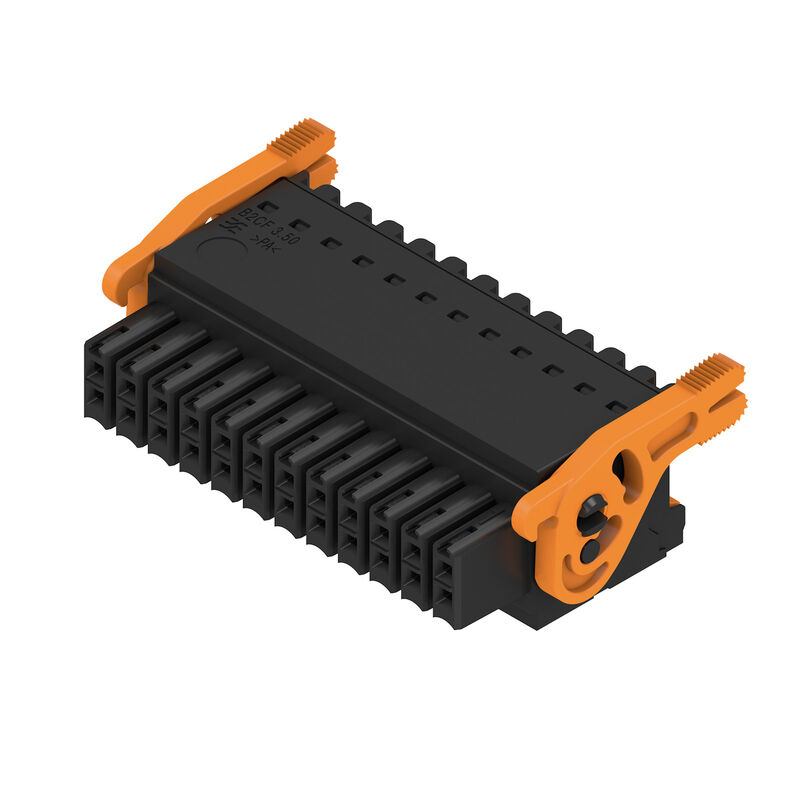

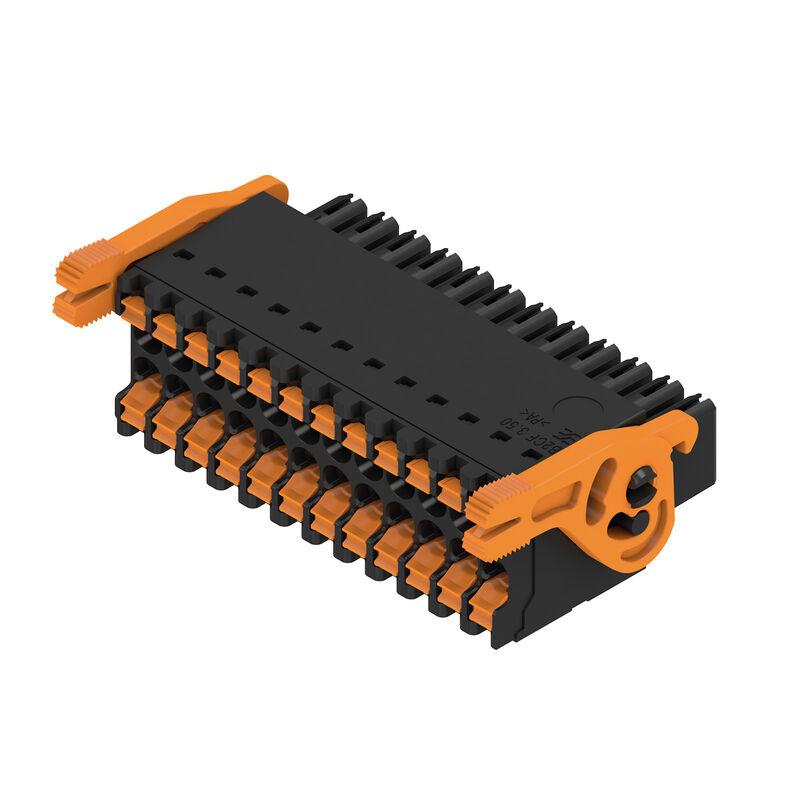

B2CF 3.50/24/180LR SN BK BX — Product image

Adatlap letöltése

B2CF 3.50/24/180LR SN BK BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 24, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz

Cikkszám 1278340000

Tulajdonságok

Általános rendelési adatok

Verzió	NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 3.50 mm, Pólusszám: 24, 180°, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Doboz
Rendelési szám	1278340000
Típus	B2CF 3.50/24/180LR SN BK BX
EAN	4050118067927
Qty.	36 Darab
Termékadatok	IEC: 320 V / 13.4 A / 0.14 - 1.5 mm² UL: 300 V / 9.5 A / AWG 30 - AWG 16
Csomagolás	Doboz

Méretek és tömegek

Mélység	29,9 mm
Mélység (coll)	1,177 inch
Magasság	17,25 mm
Magasság (coll)	0,679 inch
Szélesség	48,9 mm
Szélesség (coll)	1,925 inch
Nettó tömeg	16,526 g

Termékek környezetvédelmi megfelelősége

REACH SVHC

System Parameters

Termékcsalád	OMNIMATE Signal - sorozat B2C/S2C 3.50 - 2-soros
Csatlakozás típusa	Terepi csatlakozás
Vezetékcsatlakozás-technika	PUSH IN aktuátorral
Osztás, mm (P)	3,5 mm
Osztás, inch (P)	0,138 "
Vezeték kimeneti irány	180°
Pólusszám	24
L1, mm	38,5 mm
L1, inch	1,516 "
Sorok száma	1
Érintkezősorok száma	2
Névleges keresztmetszet	15 mm²
Érintésvédelem a DIN VDE 57 106 szerint	Ujjak számára biztonságos
Érintésvédelem a DIN VDE 0470 szerint	IP 20 dugaszolva / IP 10 nem dugaszolva
Védelmi osztály	IP20 teljesen felszerelve
Kódolható	Igen
Csupaszolási hossz	10 mm
Csavarhúzó éle	0,4 x 2,5
Csavarhúzó éle, standard	DIN 5264
Dugaszolási ciklusok	25
Dugaszolási erő/pólus, max.	3,5 N
Húzóerő / pólus, max.	3,5 N

Anyagjellemzők

Szigetelőanyag	PA 66 GF 30
Szín	fekete
Színskála (hasonló)	RAL 9011
Szigetelőanyag csoport	II
Kúszóútképzési összehasonlítási szám (CTI)	≥ 600
Szigetelés erőssége	≥ 10⁸ Ω
UL 94 éghetőségi osztály	V-0
Érintkező anyaga	Rézötvözet
Érintkező felület	ónozott
Dugaszolható csatlakozás rétegszerkezete	2...5 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.	-40 °C
Tárolási hőmérséklet, max.	70 °C
Üzemi hőmérséklet, min.	-50 °C
Üzemi hőmérséklet, max.	120 °C
Hőmérsékleti tartomány, telepítés, min.	-40 °C
Hőmérsékleti tartomány, telepítés, max.	120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.	0,14 mm²
Rögzítési tartomány, névleges csatlakozás, max.	1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.	AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.	AWG 16
Tömör, min. H05(07) V-U	0,14 mm²
Tömör, max. H05(07) V-U	1,5 mm²
Flexibilis, min. H05(07) V-K	0,14 mm²
Flexibilis, max. H05(07) V-K	1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.	0,14 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.	1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.	0,14 mm²
érvéghüvellyel, DIN 46228 pt 1, max.	1,5 mm²
Rögzíthető vezeték	Vezetékcsatlakozás keresztmetszete: névleges: 0,14 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9028240000 Vezetékcsatlakozás keresztmetszete: névleges: 0,25 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025780000 Vezetékcsatlakozás keresztmetszete: névleges: 0,34 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9025790000 Vezetékcsatlakozás keresztmetszete: névleges: 0,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9028270000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 9004050000 Vezetékcsatlakozás keresztmetszete: névleges: 0,75 mm² érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9028290000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0542500000 Vezetékcsatlakozás keresztmetszete: névleges: 1 érvéghüvely: Csupaszolási hossz: névleges: 12 mm Ajánlott érvéghüvely: 9028320000 Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0282800000 Vezetékcsatlakozás keresztmetszete: névleges: 1,5 mm² érvéghüvely: Csupaszolási hossz: névleges: 10 mm Ajánlott érvéghüvely: 0186500000
Hivatkozási szöveg	A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P) Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve	IEC 60664-1 IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)	13,4 A
Névleges áram, maximális pólusszám (Tu=20 °C)	10 A
Névleges áram, min. pólusszám (Tu=40°C)	12 A
Névleges áram, maximális pólusszám (Tu=40°C)	9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez	160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez	2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez	2,5 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez	2,5 kV
Rövid idejű határáram ellenállás	3 x 1s mit 80 A

CSA névleges adatok

Intézet (CSA)	CSA
Tanúsítvány száma (CSA)	200039-1121690
Névleges feszültség (B felhasználási csoport / CSA)	300 V
Névleges feszültség (C felhasználási csoport / CSA)	50 V
Névleges feszültség (D felhasználási csoport / CSA)	300 V
Névleges áram (B felhasználási csoport / CSA)	9,5 A
Névleges áram (C felhasználási csoport / CSA)	9,5 A
Névleges áram (D felhasználási csoport / CSA)	9,5 A
Vezeték keresztmetszet, AWG, min.	AWG 30
Vezeték keresztmetszet, AWG, max.	AWG 16
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Intézet (cURus)	CURUS
Tanúsítvány száma (cURus)	E60693
Névleges feszültség (B felhasználási csoport / UL 1059)	300 V
Névleges feszültség (C felhasználási csoport / UL 1059)	50 V
Névleges feszültség (D felhasználási csoport / UL 1059)	300 V
Névleges áram (B felhasználási csoport/ UL 1059)	9,5 A
Névleges áram (C felhasználási csoport/ UL 1059)	9,5 A
Névleges áram (D felhasználási csoport/ UL 1059)	9,5 A
Vezeték keresztmetszet, AWG, min.	AWG 30
Vezeték keresztmetszet, AWG, max.	AWG 16
Hivatkozás a tanúsítási értékekre	A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás	Doboz
VPE hosszúság	353 mm
VPE szélesség	138 mm
VPE magasság	38 mm

Típusvizsgálatok

Teszt: Jelölések tartóssága	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint Teszt: eredetjelölés, típusazonosítás, raszter, anyagtípus, dátum óra, UL tanúsítvány, cULus tanúsítvány Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva
Teszt: Helytelen illesztés (nem felcserélhetők)	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz Teszt: eredetjelölés Kiértékelés: elérhető Teszt: tartósság Kiértékelés: átadva Teszt: szemrevételezéses ellenőrzés Kiértékelés: átadva
Teszt: Rögzíthető keresztmetszet	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint, IEC 60947-1 szabvány, 8.2.4.5.1 / 03.11 szakasz Vezeték típusa: Vezető típusa és keresztmetszete: tömör, 0,14 mm² Vezető típusa és keresztmetszete: sodrott 0,14 mm² Vezető típusa és keresztmetszete: tömör, 1,5 mm² Vezető típusa és keresztmetszete: sodrott 1,5 mm² Vezető típusa és keresztmetszete: AWG 26/1 Vezető típusa és keresztmetszete: AWG 26/19 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: elérhető
Vezetékek sérülésének és véletlen meglazulásának vizsgálata	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 26/1 Vezető típusa és keresztmetszete: AWG 26/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.75 Vezető típusa és keresztmetszete: H05V-K0.75 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva
Kihúzási vizsgálat	Standard: IEC 61984 szabvány, 6.2 és 7.3.2 / 10.11 szakasz, minta az IEC 60068-2-70 / 12.95 szabvány szerint Követelmény: 0,2 kg Vezeték típusa: Vezető típusa és keresztmetszete: AWG 26/1 Vezető típusa és keresztmetszete: AWG 26/19 Kiértékelés: átadva Követelmény: 0,3 kg Vezeték típusa: Vezető típusa és keresztmetszete: H05V-U0.75 Vezető típusa és keresztmetszete: H05V-K0.75 Kiértékelés: átadva Követelmény: 0,4 kg Vezeték típusa: Vezető típusa és keresztmetszete: H07V-U1.5 Vezető típusa és keresztmetszete: H07V-K1.5 Vezető típusa és keresztmetszete: AWG 16/1 Vezető típusa és keresztmetszete: AWG 16/19 Kiértékelés: átadva

Fontos megjegyzés

IPC megfelelőség

A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.

Megjegyzések

További változatok külön kérésre

Aranyozott érintkező felület külön kérésre

A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.

A krimpelési alak érvéghüvelyekhez PZ 1,5 (rendelési szám: 9005990000) vagy PZ 6/5 (rendelési szám: 9011460000) krimpelő szerszámokkal, nagyobb keresztmetszetekhez.

P a rajzon = osztás

A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.

Vezetők max. külső átmérője 2,6 mm

Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt

A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap

Letöltések

Approval/Certificate/Document of Conformity	[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
Engineering Data	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_51878)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1278340000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1278340000)
WSCAD Universe	[WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1278340000&norm=0)
Product Change Notification	[PCN_2017_088_PL30X_BL_35_Lock_Release_lever_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_49667) [PCN_2017_088_PL30X_PCN_BL_35_Loeseriegel_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_49668) [Change of Material LR 3.50 - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_102025) [Change of Material LR 3.50 - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_102027) [20210721 Technical change Redesign B2CF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_225467) [20210721 Technische Änderung Redesign zu B2CF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_225468) [20220530 Change of packaging OMNIMATE® Signal B2CF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_261001) [20220530 Verpackungsänderung OMNIMATE® Signal B2CF 3.50](https://mdcop.weidmueller.com/mediadelivery/asset/900_261002)
User Documentation	[Operating instruction](https://mdcop.weidmueller.com/mediadelivery/asset/900_35335)
Katalógusok	[Catalogues in PDF-format](LINK/Catalog.html)
Kiadványok	[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194)

Besorolások

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9,1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02

Tanúsítványok

Jóváhagyások	![CSA](/picture/CSA.gif) ![CURUS](/picture/CURUS.gif)
ROHS	Megfelel
UL File Number Search	[UL weboldal](LINK/UL_search.html)
Tanúsítvány száma (cURus)	E60693
