B2CF 3.50/28/180LH SN BK BX

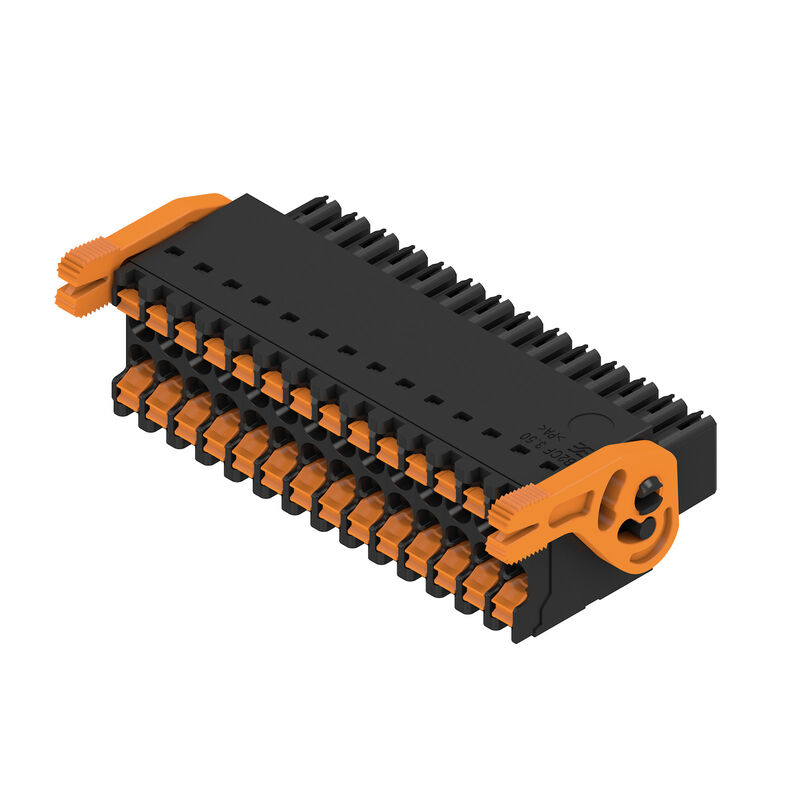

Illustrazione del prodotto
Come da figura
B2CF 3.50/28/180LH SN BK BX

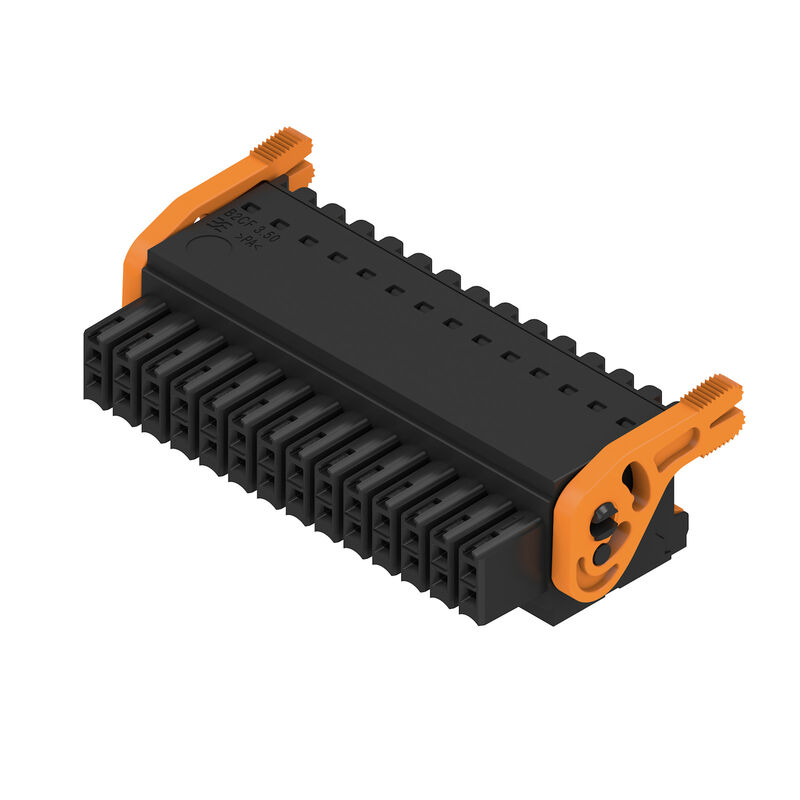

Illustrazione del prodotto
B2CF 3.50/28/180LH SN BK BX
Dimensional drawing
B2CF 3.50/28/180LH SN BK BX
Graph
B2CF 3.50/28/180LH SN BK BX
Vantaggi del prodotto
Solid PUSH IN contact
Safe and durable
B2CF 3.50/28/180LH SN BK BX
Vantaggi del prodotto
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/28/180LH SN BK BX
Vantaggi del prodotto
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/28/180LH SN BK BX
Esempio d'uso

B2CF 3.50/28/180LH SN BK BX

Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 28, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box

N. articolo 1375830000
Download foglio dati Engineering Support Produkt Downloads
Accessori 2 Controparti 5
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Parametri del sistema Dati del materiale Conduttori adatti al collegamento Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Controlli sulla tipologia Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore femmina, 3.50 mm, Numero di poli: 28, 180°, PUSH IN con attuatore, Campo di sezioni, max. : 1.5 mm², Box
N. d’ordine
1375830000
Tipo
B2CF 3.50/28/180LH SN BK BX
GTIN (EAN)
4050118176469
CPZ
30 Pezzo
Parametri prodotto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Imballaggio
Box

Dimensioni e pesi

Profondità
29,9 mm
Profondità (pollici)
1,177 inch
Posizione verticale
17,25 mm
Altezza (pollici)
0,679 inch
Larghezza
55,9 mm
Larghezza (pollici)
2,201 inch
Peso netto
19,167 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%
Impronta carbonica di prodotto
  • Dalla culla al cancello:
    0.435 kg CO2eq.

Parametri del sistema

Famille de produits
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 file
Csatlakozás típusa
Collegamento al campo
Technique de raccordement de conducteurs
PUSH IN con attuatore
Pas en mm (P)
3,5 mm
피치(인치)(P)
0,138 "
Orientation de la sortie du conducteur
180°
극 수
28
L1 en mm
45,5 mm
L1 en pouce
1,791 "
행 수
1
핀 시리즈 수량
2
정격 단면적
15 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
sicurezza per le dita
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 innestato
Grado di protezione
IP20
completamente montato
Codable
Sì
Lunghezza di spellatura
10 mm
Lama cacciavite
0,4 x 2,5
Lama cacciavite norma
DIN 5264
Cicli di inserimento
25
Forza di innesto/polo, max.
3,5 N
Forza d'estrazione/polo, max.
3,5 N

Dati del materiale

Materiale isolante
PA 66 GF 30
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
II
Comparative Tracking Index (CTI)
≥ 600
Resistenza d'isolamento
≥ 108 Ω
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Struttura a strati del connettore maschio
2...5 µm Sn stagnato a caldo
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-40 °C
Campo della temperatura di montaggio, max.
120 °C

Conduttori adatti al collegamento

Campo di sezioni, min.
0,14 mm²
1,5 mm²
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo AWG, max.
AWG 16
rigido, min. H05(07) V-U
0,14 mm²
rigido, max. H05(07) V-U
1,5 mm²
Flessibile, min. H05(07) V-K
0,14 mm²
Flessibile, max. H05(07) V-K
1,5 mm²
con terminale AEH con collare DIN 46 228/4, min.
0,14 mm²
con terminale AEH con collare DIN 46 228/4, max.
1 mm²
con terminale, DIN 46228 pt 1, min.
0,14 mm²
con terminale a norma DIN 46 228/1, max.
1,5 mm²
Conduttore innestabile
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,14 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9028240000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,25 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025780000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,34 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9025790000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028270000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      9004050000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      0,75 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028290000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0542500000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        12 mm
    • Terminale consigliato:
      9028320000
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0282800000
  • Sezione trasversale per il collegamento del conduttore:
    • nominale:
      1,5 mm²
  • terminale:
    • Lunghezza di spellatura:
      • nominale:
        10 mm
    • Terminale consigliato:
      0186500000
Testo di riferimento
Il diametro esterno del collare isolante non dovrebbe essere più largo del passo (P)
La lunghezza dei terminali deve essere scelta a seconda del prodotto e della tensione nominale.

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
13,4 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
10 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
12 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
9 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2,5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2,5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2,5 kV
Portata transitoria
3 x 1s mit 80 A

Dati di dimensionamento secondo CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1121690
Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
50 V
정격 전압(사용 그룹 D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
9,5 A
Märkström (användargrupp C / CSA)
9,5 A
정격 전류(사용 그룹 D / CSA)
9,5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 30
Поперечное сечение подключаемого провода AWG, макс.
AWG 16
Reference to approval values
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Dati di dimensionamento sec. UL 1059

협회(cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
300 V
정격 전압(사용 그룹 C / UL 1059)
50 V
정격 전압(사용 그룹 D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
9,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
9,5 A
Sezione di collegamento cavo AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 16
参见认证参数
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

opakowanie
Box
Długość VPE
348 mm
VPE с
137 mm
Высота VPE
40 mm

Controlli sulla tipologia

Испытание: Прочность маркировки
  • Standard:
    IEC 61984 sezione 6.2 e 7.3.2 / 10.11 prendendo lo schema da IEC 60068-2-70 / 12.95
  • Test:
    siglatura di origine, identificazione della tipologia, passo, tipo di materiale, orologio della data, siglatura di omologazione UL, siglatura di omologazione cULus
  • Valutazione:
    disponibile
  • Test:
    robustezza
  • Valutazione:
    passato
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    IEC 61984 sezione 6.3 e 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Test:
    girato a 180° senza elementi di codifica
  • Valutazione:
    passato
  • Test:
    girato a 180° con elementi di codifica
  • Valutazione:
    passato
  • Test:
    ispezione visiva
  • Valutazione:
    passato
Испытание: Зажимное поперечное сечение
  • Standard:
    IEC 60999-1 sezione 7 e 9.1 / 11.99, IEC 60947-1 sezione 8.2.4.5.1 / 03.11
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      rigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 0,14 mm²
    • Tipo di cavo e sezione del cavo:
      rigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      semirigido 1,5 mm²
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    IEC 60999-1 sezione 9.4 / 11.99
  • Requisito:
    0,2 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    0,3 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    0,4 kg
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato
Испытание на выдергивание
  • Standard:
    IEC 60999-1 sezione 9.5 / 11.99
  • Requisito:
    ≥10 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      AWG 26/1
    • Tipo di cavo e sezione del cavo:
      AWG 26/19
  • Valutazione:
    passato
  • Requisito:
    ≥20 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H05V-U0.75
    • Tipo di cavo e sezione del cavo:
      H05V-K0.75
  • Valutazione:
    passato
  • Requisito:
    ≥40 N
  • Tipo di conduttore:
    • Tipo di cavo e sezione del cavo:
      H07V-U1.5
    • Tipo di cavo e sezione del cavo:
      H07V-K1.5
    • Tipo di cavo e sezione del cavo:
      AWG 16/1
    • Tipo di cavo e sezione del cavo:
      AWG 16/19
  • Valutazione:
    passato

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• A richiesta contatti con superfici dorate
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• Per crimpare i terminali si consiglia la forma di crimpatura A della pinza PZ 1,5 (cod. art. 9005990000) o, per conduttori con sezioni maggiori, la PZ 6/5 (cod. art. 9011460000).
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Diametro max. del conduttore 2,6 mm
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
