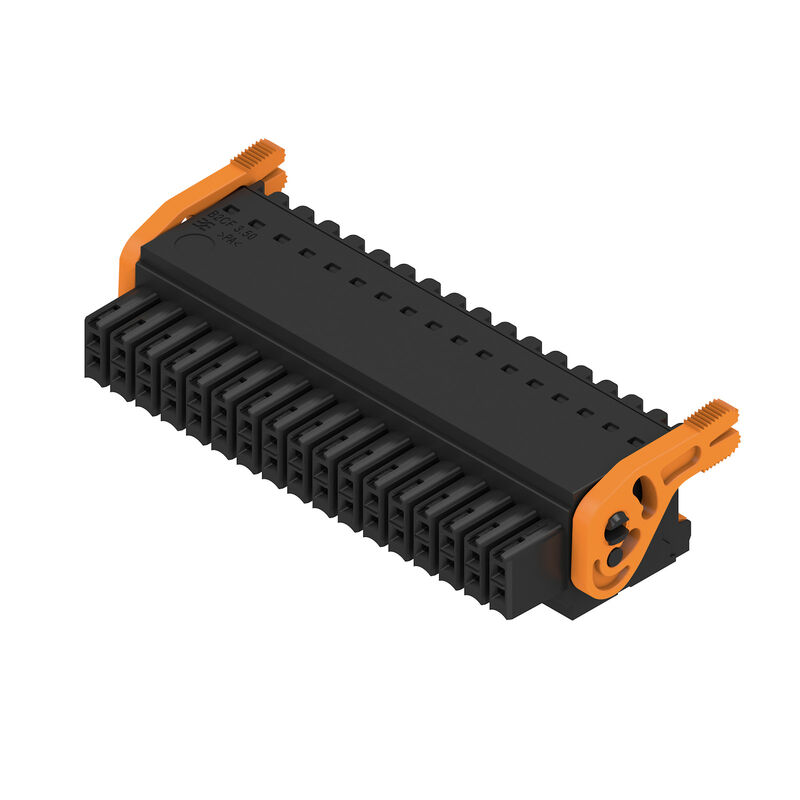

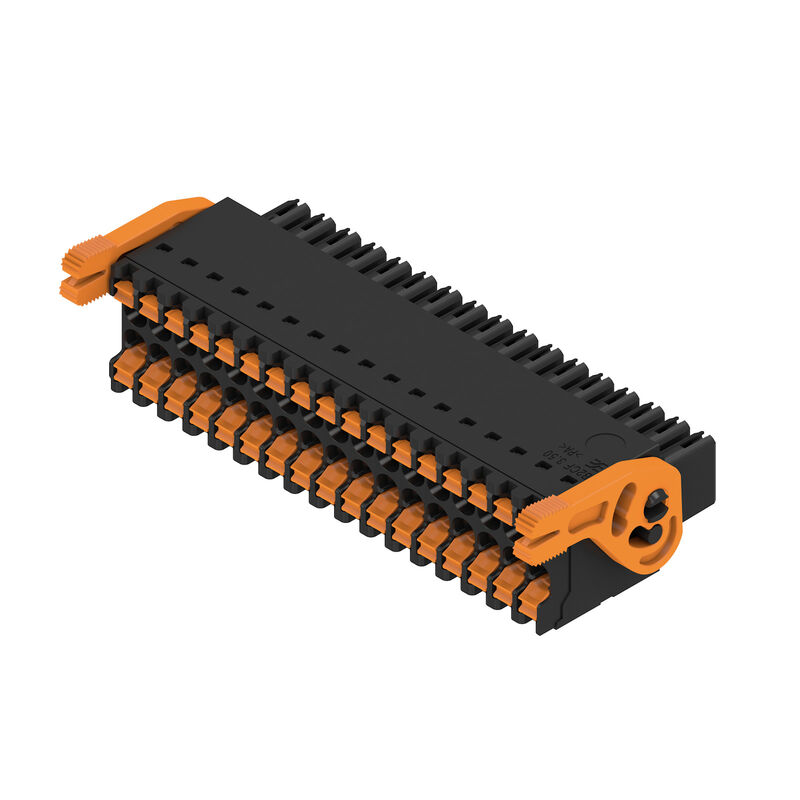

B2CF 3.50/34/180LH SN BK BX




Соответствовать

[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)

E60693

PCB plug-in connector, female plug, 3.50 mm, Number of poles: 34, 180°, PUSH IN with actuator, Clamping range, max. : 1.5 mm², Box

1375870000

B2CF 3.50/34/180LH SN BK BX

4050118176650

24 Штука

IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16

Ящик

29,9 mm

1,177 inch

17,25 mm

0,679 inch

66,4 mm

2,614 inch

23,08 g

Compliant without exemption

Нет SVHC выше 0,1 wt%

• Производственный цикл:

  0.530 kg CO2eq.

OMNIMATE Signal - series B2C/S2C 3.50 - 2-row

Fältanslutning

PUSH IN с исполнительным устройством

3,5 mm

0,138 "

180°

34

56 mm

2,205 "

1

2

15 mm²

защита от доступа пальцем

IP 20 с проникновением

IP20
в полностью смонтированном состоянии

Да

10 mm

0,4 x 2,5

DIN 5264

25

3,5 N

3,5 N

PA 66 GF 30

черный

RAL 9011

II

≥ 600

≥ 10⁸ Ω

V-0

Сплав медный

луженые

2...5 µm Sn луженый погружением в расплав

-40 °C

70 °C

-50 °C

120 °C

-40 °C

120 °C

0,14 mm²

1,5 mm²

AWG 30

AWG 16

0,14 mm²

1,5 mm²

0,14 mm²

1,5 mm²

0,14 mm²

1 mm²

0,14 mm²

1,5 mm²

• Сечение подсоединяемого провода:

  • номин.:

    0,14 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9028240000

• Сечение подсоединяемого провода:

  • номин.:

    0,25 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9025780000

• Сечение подсоединяемого провода:

  • номин.:

    0,34 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9025790000

• Сечение подсоединяемого провода:

  • номин.:

    0,5 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9028270000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9004050000

• Сечение подсоединяемого провода:

  • номин.:

    0,75 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9028290000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    0542500000

• Сечение подсоединяемого провода:

  • номин.:

    1

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      12 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    9028320000

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    0282800000

• Сечение подсоединяемого провода:

  • номин.:

    1,5 mm²

• кабельный наконечник:

  • Длина снятия изоляции:

    • номин.:

      10 mm

  • Рекомендованная обжимная втулка для фиксации концов проводов:

    0186500000

Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

IEC 60664-1
IEC 61984

13,4 A

10 A

12 A

9 A

320 V

160 V

160 V

2,5 kV

2,5 kV

2,5 kV

3 x 1 сек. с 80 A

CSA

200039-1121690

300 V

50 V

300 V

9,5 A

9,5 A

9,5 A

AWG 30

AWG 16

В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

CURUS

E60693

300 V

50 V

300 V

9,5 A

9,5 A

9,5 A

AWG 30

AWG 16

В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Box

338 mm

130 mm

33 mm

• Стандарт:

  IEC 61984, раздел 6.2, и 7.3.2/10.11, используя образец из IEC 60068-2-70/12.95

• Испытание:

  отметка о происхождении, обозначение типа, шаг, тип материала, дата, часы, сертификация и маркировка UL, сертификация и маркировка cULus

• Оценивание:

  доступно

• Испытание:

  прочность

• Оценивание:

  пройдено

• Стандарт:

  IEC 61984, раздел 6.3 и 6.9.1/10.11, IEC 60512-13-5 / 02.06

• Испытание:

  Развернуто на 180° без кодирующих элементов

• Оценивание:

  пройдено

• Испытание:

  развернуто на 180° с кодирующими элементами

• Оценивание:

  пройдено

• Испытание:

  визуальный контроль

• Оценивание:

  пройдено

• Стандарт:

  IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11

• Тип проводника:

  • Тип провода и его поперечное сечение:

    цельный 0,14 мм²

  • Тип провода и его поперечное сечение:

    многожильный 0,14 мм²

  • Тип провода и его поперечное сечение:

    цельный 1,5 мм²

  • Тип провода и его поперечное сечение:

    многожильный 1,5 мм²

  • Тип провода и его поперечное сечение:

    AWG 26/1

  • Тип провода и его поперечное сечение:

    AWG 26/19

  • Тип провода и его поперечное сечение:

    AWG 16/1

  • Тип провода и его поперечное сечение:

    AWG 16/19

• Оценивание:

  пройдено

• Стандарт:

  IEC 60999-1, раздел 9.4/11.99

• Требование:

  0,2 кг

• Тип проводника:

  • Тип провода и его поперечное сечение:

    AWG 26/1

  • Тип провода и его поперечное сечение:

    AWG 26/19

• Оценивание:

  пройдено

• Требование:

  0,3 кг

• Тип проводника:

  • Тип провода и его поперечное сечение:

    H05V-U0.75

  • Тип провода и его поперечное сечение:

    H05V-K0.75

• Оценивание:

  пройдено

• Требование:

  0,4 кг

• Тип проводника:

  • Тип провода и его поперечное сечение:

    H07V-U1.5

  • Тип провода и его поперечное сечение:

    H07V-K1.5

  • Тип провода и его поперечное сечение:

    AWG 16/1

  • Тип провода и его поперечное сечение:

    AWG 16/19

• Оценивание:

  пройдено

• Стандарт:

  IEC 60999-1, раздел 9.5/11.99

• Требование:

  ≥10 N

• Тип проводника:

  • Тип провода и его поперечное сечение:

    AWG 26/1

  • Тип провода и его поперечное сечение:

    AWG 26/19

• Оценивание:

  пройдено

• Требование:

  ≥20 N

• Тип проводника:

  • Тип провода и его поперечное сечение:

    H05V-U0.75

  • Тип провода и его поперечное сечение:

    H05V-K0.75

• Оценивание:

  пройдено

• Требование:

  ≥40 N

• Тип проводника:

  • Тип провода и его поперечное сечение:

    H07V-U1.5

  • Тип провода и его поперечное сечение:

    H07V-K1.5

  • Тип провода и его поперечное сечение:

    AWG 16/1

  • Тип провода и его поперечное сечение:

    AWG 16/19

• Оценивание:

  пройдено

Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Для проводов с более крупным сечением рекомендуется форма обжима A для кабельных наконечников с обжимными инструментами PZ 1,5 (код заказа 9005990000) или PZ 6/5 (код заказа 9011460000).
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Макс. наружный диаметр провода 2,6 мм
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

EC002638

EC002638

EC002638

27-46-02-02

27-46-02-02
