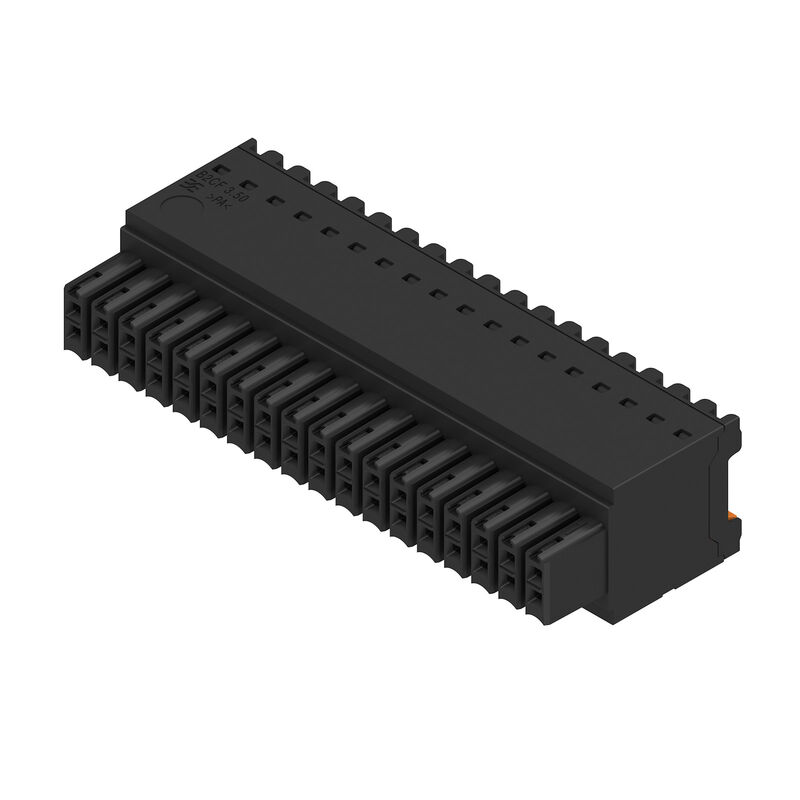

B2CF 3.50/36/180 SN BK BX
Imagen de producto
similar to illustration

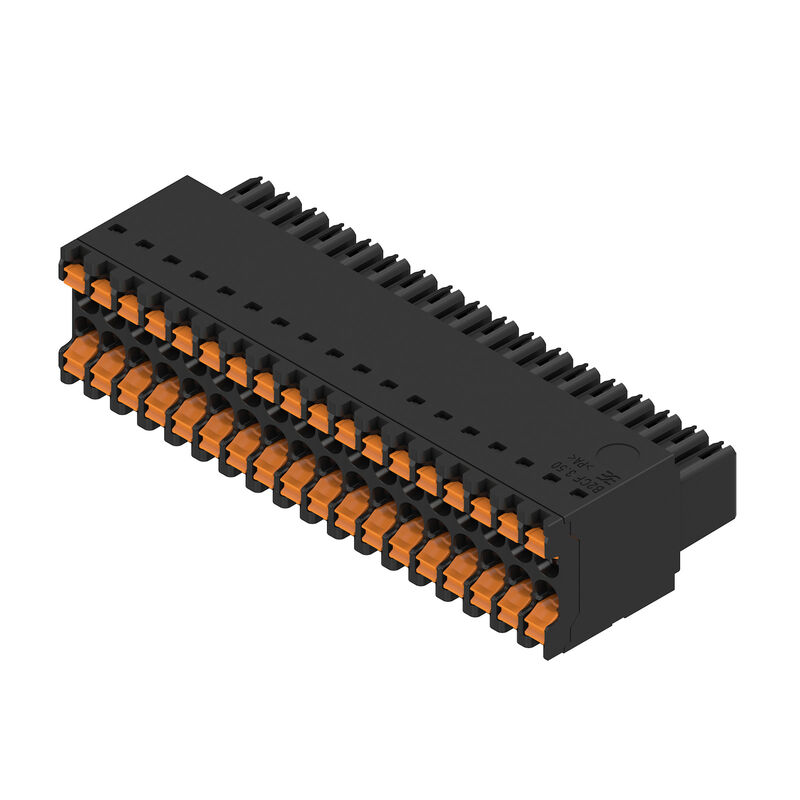

B2CF 3.50/36/180 SN BK BX
Imagen de producto
B2CF 3.50/36/180 SN BK BX
Graph
B2CF 3.50/36/180 SN BK BX
Ventaja del producto
Solid PUSH IN contact
Safe and durable
B2CF 3.50/36/180 SN BK BX
Ventaja del producto
Large connection cross-section
Up to 1.5 mm possible with ease
B2CF 3.50/36/180 SN BK BX
Ventaja del producto
Fast PUSH IN connection
Tool-free and touch-safe
B2CF 3.50/36/180 SN BK BX
Ejemplo de uso

B2CF 3.50/36/180 SN BK BX

Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 36, 180°, PUSH IN con pulsador, Sección de embornado, máx. : 1.5 mm², Caja

N.º de artículo 1277640000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 2 Contrapiezas 4 Productos relacionados 45
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Parámetros del sistema Datos del material Conductores aptos para conexión Märkdata enligt IEC Datos nominales según CSA Datos nominales según UL 1059 Packing Pruebas tipo Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Datos generales para pedido

Változat
Conector para placa c.i., enchufe hembra, 3.50 mm, Número de polos: 36, 180°, PUSH IN con pulsador, Sección de embornado, máx. : 1.5 mm², Caja
Order No.
1277640000
Típus
B2CF 3.50/36/180 SN BK BX
GTIN (EAN)
4050118068573
Qty.
24 Штука
Valores característicos del producto
IEC: 320 V / 13.4 A / 0.14 - 1.5 mm²
UL: 300 V / 9.5 A / AWG 30 - AWG 16
Embalaje
Caja

Dimensiones y pesos

Mélység
25,25 mm
Mélység (coll)
0,994 inch
Magasság
15,2 mm
Altura (pulgadas)
0,598 inch
Szélesség
63 mm
Anchura (pulgadas)
2,48 inch
Peso neto
23,658 g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Termék karbonlábnyoma
  • Kolébka k bráně:
    0.562 kg CO2eq.

Parámetros del sistema

Familia del producto
OMNIMATE Signal - Serie B2C/S2C 3.50 - 2 pisos
Tipo de conexión
Conexión de campo
Técnica de conexión de conductores
PUSH IN con pulsador
Paso en mm (P)
3,5 mm
Paso en pulgadas (P)
0,138 "
Vezeték kimeneti irány
180°
Número de polos
36
L1 en mm
59,5 mm
L1 en pulgadas
2,343 "
Número de series
1
Número de filas de polos
2
Sección nominal
15 mm²
Protección contra contacto según DIN VDE 57106
protección de dedos
Protección contra contacto según DIN VDE 0470
IP 20 insertado
Tipo de protección
IP20
completamente montado
Codificable
Sí
Longitud de desaislado
10 mm
Punta de destornillador
0,4 x 2,5
Punta de destornillador normativa
DIN 5264
Ciclos de enchufado
25
Zásuvná síla / pól, max.
3,5 N
Pulling force/pole, max.
3,5 N

Datos del material

Materiales aislantes
PA 66 GF 30
Szín
negro
A működési elemek színe
naranja
Carta de colores (similar)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Resistencia del aislamiento
≥ 108 Ω
Grado inflamabilidad según UL 94
V-0
Material de contacto
aleación de cobre
Contact surface
estañado
Estructura de capas del contacto del conector
2...5 µm Sn estañado en caliente
Storage temperature, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-40 °C
Campo della temperatura di montaggio, max.
120 °C

Conductores aptos para conexión

Sección de embornado, mín.
0,14 mm²
Sección de embornado, máx.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 16
Tömör, min. H05(07) V-U
0,14 mm²
Rígido, máx. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,14 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0,14 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
1 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,14 mm²
con terminal tubular según DIN 46 228/1, máx.
1,5 mm²
Conductor embornable
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,14 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9028240000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,25 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025780000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,34 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9025790000
  • Sección de conexión del conductor:
    • Tipo:
      conductor fino
    • nominal:
      0,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028270000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      9004050000
  • Sección de conexión del conductor:
    • nominal:
      0,75 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028290000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0542500000
  • Sección de conexión del conductor:
    • nominal:
      1
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        12 mm
    • Terminal tubular recomendado:
      9028320000
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0282800000
  • Sección de conexión del conductor:
    • nominal:
      1,5 mm²
  • Terminal tubular:
    • Longitud de desaislado:
      • nominal:
        10 mm
    • Terminal tubular recomendado:
      0186500000
Texto de referencia
El diámetro exterior de la abrazadera de plástico no debe ser superior al paso (P)
La longitud de los terminales tubulares se debe elegir en función del producto y de la tensión nominal.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
13,4 A
Névleges áram, maximális pólusszám (Tu=20 °C)
10 A
Corriente nominal, número de polos mín. (Tu=40 °C)
12 A
Névleges áram, maximális pólusszám (Tu=40°C)
9 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
160 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Resistencia a corrientes de corta duración
3 x 1s mit 80 A

Datos nominales según CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use Group C / CSA)
50 V
Tensión nominal (Use group D / CSA)
300 V
Névleges áram (B felhasználási csoport / CSA)
9,5 A
Névleges áram (C felhasználási csoport / CSA)
9,5 A
Névleges áram (D felhasználási csoport / CSA)
9,5 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Vezeték keresztmetszet, AWG, max.
AWG 16
Hivatkozás a tanúsítási értékekre
사양은 최대값, 상세정보 - 승인서 참조

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300 V
Tensión nominal (Use Group C / UL 1059)
50 V
Tensión nominal (Use Group D / UL 1059)
300 V
Intensidad nominal (Use Group B / UL 1059)
9,5 A
Intensidad nominal (Use Group C / UL 1059)
9,5 A
Intensidad nominal (Use Group D / UL 1059)
9,5 A
Vezeték keresztmetszet, AWG, min.
AWG 30
Sección de conexión del conductor AWG, máx.
AWG 16
Hivatkozás a tanúsítási értékekre
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Packing

Embalaje
Caja
Longitud de VPE
349 mm
VPE szélesség
137 mm
VPE magasság
31 mm

Pruebas tipo

Teszt: Jelölések tartóssága
  • Estándar:
    IEC 61984, sección 6.2 y 7.3.2 / 10.11 siguiendo el patrón de IEC 60068-2-70 / 12.95
  • Prueba:
    marca de origen, identificación de tipo, paso, tipo de material, reloj con fecha, marcaje de homologación UL, marcaje de homologación cULus
  • Evaluación:
    disponible
  • Prueba:
    durabilidad
  • Evaluación:
    superado
Teszt: Helytelen illesztés (nem felcserélhetők)
  • Estándar:
    IEC 61984, secciones 6.3 y 6.9.1 / 10.11, IEC 60512-13-5 / 02.06
  • Prueba:
    giro de 180° sin elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    giro de 180° con elementos de codificación
  • Evaluación:
    superado
  • Prueba:
    examen visual
  • Evaluación:
    superado
Teszt: Rögzíthető keresztmetszet
  • Estándar:
    IEC 60999-1, secciones 7 y 9.1 / 11.99, IEC 60947-1, sección 8.2.4.5.1 / 03.11
  • Tipo de conductor:
    • Tipo de conductor y sección de conductor:
      rígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 0,14 mm²
    • Tipo de conductor y sección de conductor:
      rígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      semirrígido de 1,5 mm²
    • Tipo de conductor y sección de conductor:
      AWG 26/1
    • Tipo de conductor y sección de conductor:
      AWG 26/19
    • Tipo de conductor y sección de conductor:
      AWG 16/1
    • Tipo de conductor y sección de conductor:
      AWG 16/19
  • Evaluación:
    superado
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Norm:
    IEC 60999-1 section 9.4 / 11.99
  • Requirement:
    0.2 kg
  • Conductor type:
    • Type de conducteur et section du conducteur:
      AWG 26/1
    • Type de conducteur et section du conducteur:
      AWG 26/19
  • Évaluation:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.75
    • Vezető típusa és keresztmetszete:
      H05V-K0.75
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Kihúzási vizsgálat
  • 표준:
    IEC 60999-1 섹션 9.5 / 11.99
  • 요구 사항:
    ≥10 N
  • Conductor type:
    • Typ przewodnika oraz przekrój przewodnika:
      AWG 26/1
    • Тип провода и его поперечное сечение:
      AWG 26/19
  • Оценивание:
    пройдено
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.75
    • Тип провода и его поперечное сечение:
      H05V-K0.75
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U1.5
    • Тип провода и его поперечное сечение:
      H07V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Para conductores de amplias secciones se recomienda la forma crimpada A para terminales tubulares de la herramienta PZ 1.5 (cód. 9005990000) o PZ 6/5 (cód. 9011460000).
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • Diámetro exterior máx. del conductor: 2,6 mm
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
