BL 3.50/22/90F SN OR BX

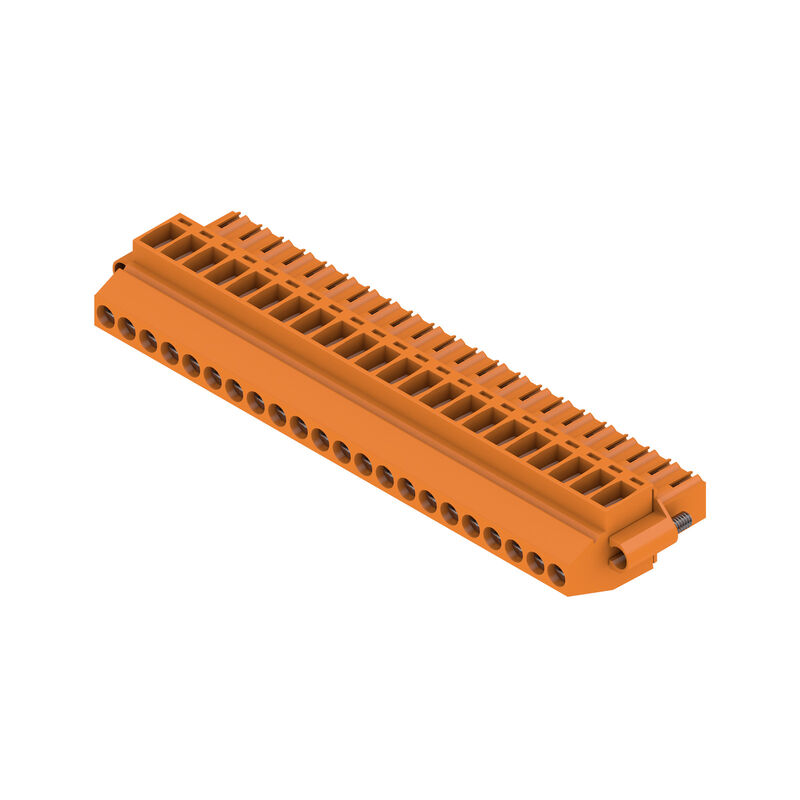

Изображение изделия
BL 3.50/22/90F SN OR BX

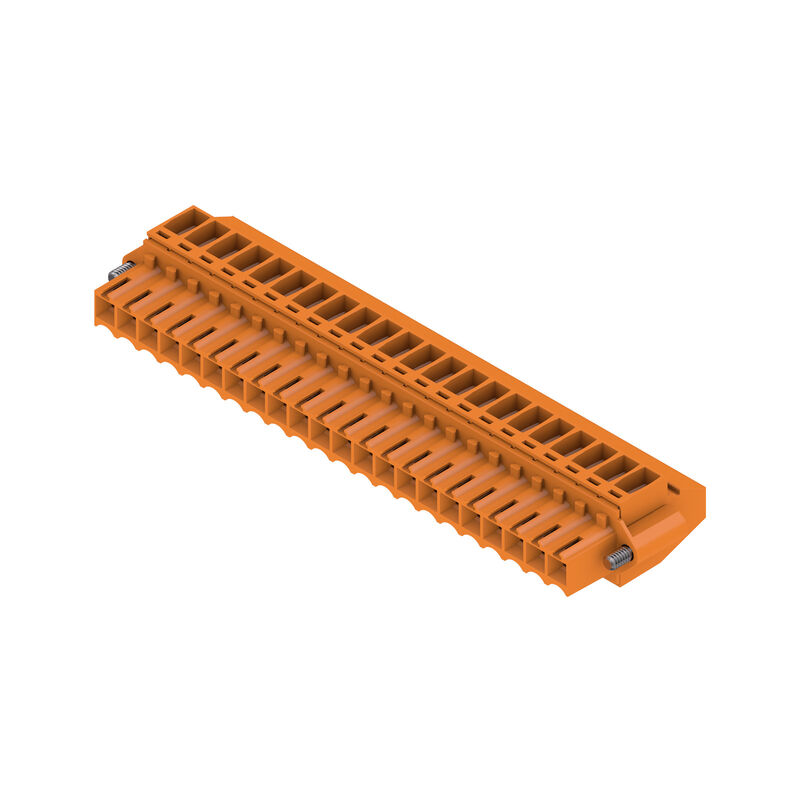

Изображение изделия
BL 3.50/22/90F SN OR BX
Dimensional drawing
BL 3.50/22/90F SN OR BX
Graph
BL 3.50/22/90F SN OR BX
Graph

BL 3.50/22/90F SN OR BX

PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 22, 90°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스

№ продукта 1639210000
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Аксессуары 2 Сопрягаемые детали 10 Связанные продукты 39
Godkännanden 일반 주문 데이터 Dimensions and weights Miljööverenstämmelse för produkt Systemvärden Materialdata Przewody pasujące do złącza Datos nominales conformes a IEC Märkdata enligt CSA Номинальные характеристики по UL 1059 Packaging Типовые испытания Важное примечание Классификации

Godkännanden

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (UR)
E60693

일반 주문 데이터

Версия
PCB 플러그인 커넥터, 암형 플러그, 3.50 mm, 극 수: 22, 90°, 클램프 요크 결선, 클램프 범위, 최대 : 1.5 mm², 박스
Заказ №
1639210000
Тип
BL 3.50/22/90F SN OR BX
GTIN (EAN)
4008190276751
Кол.
18 Штука
Продуктное отношение
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Упаковка
Ящик

Dimensions and weights

Глубина
22,45 mm
Глубина (дюймов)
0,884 inch
Высота
12 mm
Высота (в дюймах)
0,472 inch
Ширина
84 mm
Ширина (в дюймах)
3,307 inch
Масса нетто
20,65 g

Miljööverenstämmelse för produkt

Состояние соответствия RoHS
Kompatibel utan undantag
REACH SVHC
Нет SVHC выше 0,1 wt%
Углеродный след продукта
  • Производственный цикл:
    0,849 kg CO2 eq.

Systemvärden

Серия изделия
OMNIMATE Signal – serie BL/SL 3.50
Вид соединения
Field connection
Метод проводного соединения
Винтовое соединение
Шаг в мм (P)
3,5 mm
Шаг в дюймах (P)
0,138 "
Направление вывода кабеля
90°
Количество полюсов
22
L1 в мм
73,5 mm
L1 в дюймах
2,894 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
1,5 mm²
Защита от прикосновения согласно DIN VDE 57 106
защита от доступа пальцем
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Вид защиты
IP20
в полностью смонтированном состоянии
Объемное сопротивление
≤5 mΩ
Кодируемый
Да
Длина зачистки изоляции
6 mm
Зажимной винт
M 2
Лезвие отвертки
0,4 x 2,5
Лезвие отвертки стандартное
DIN 5264
Циклы коммутации
25
Усилие вставки на полюс, макс.
7 N
Усилие вытягивания на полюс, макс.
5 N
Момент затяжки
  • Тип момента затяжки:
    Подключение проводов
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,2 Nm
      • макс.:
        0,25 Nm
  • Тип момента затяжки:
    Винтовой фланец
  • Информация по использованию:
    • Момент затяжки:
      • мин.:
        0,15 Nm
      • макс.:
        0,2 Nm

Materialdata

Изоляционный материал
PBT
Цветовой код
оранжевый
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Сопротивление изоляции
≥ 108 Ω
Класс пожаростойкости UL 94
V-0
Материал контакта
Сплав меди
Поверхность контакта
луженые
Структура слоев штепсельного контакта
4...8 µm Sn луженый погружением в расплав
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-50 °C
Рабочая температура, макс.
100 °C
Температурный диапазон монтажа, мин.
-30 °C
Температурный диапазон монтажа, макс.
100 °C

Przewody pasujące do złącza

Диапазон зажима, мин.
0,08 mm²
Диапазон зажима, макс.
1,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
1,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
1,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 мм x 1,5 мм
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409500000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,75 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409600000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0282700000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0409700000
    • Длина снятия изоляции:
      • номин.:
        6 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0372600000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,25 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025740000
    • Длина снятия изоляции:
      • номин.:
        5 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9018910000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      0,34 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        8 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9025750000
Текст ссылки
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
12 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
10 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
10 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
8 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
160 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
2,5 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
2,5 kV
Устойчивость к воздействию кратковременного тока
3 x 1 сек. с 100 A

Märkdata enligt CSA

Институт (CSA)
CSA
Сертификат № (CSA)
154685-1318353
Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
10 A
Номинальный ток (группа использования D/CSA)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Номинальные характеристики по UL 1059

Институт (UR)
UR
Сертификат № (UR)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
8 A
Номинальный ток (группа использования D/UL 1059)
8 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packaging

Упаковка
Box
Длина VPE
1 mm
VPE с
1 mm
Высота VPE
1 mm

Типовые испытания

Испытание: Прочность маркировки
  • Стандарт:
    DIN EN 61984, раздел 7.3.2/09.02, используя образец из DIN EN 60068-2-70/07.96
  • Испытание:
    отметка о происхождении, обозначение типа, сертификация и маркировка SEV, сертификация и маркировка CSA
  • Оценивание:
    доступно
  • Испытание:
    прочность
  • Оценивание:
    пройдено
Испытание: Незадействование (невзаимозаменяемость)
  • Стандарт:
    DIN EN 61984, раздел 6.3 и 6.9.1/09.02, DIN IEC 60512, часть 7, раздел 5/05.94
  • Испытание:
    развернуто на 180° с кодирующими элементами
  • Оценивание:
    пройдено
Испытание: Зажимное поперечное сечение
  • Стандарт:
    DIN EN 60999-1, раздел 7 и 9.1/12.00, DIN EN 60947-1, раздел 8.2.4.5.1/12.99
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 0,2 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,2 мм²
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
    • Тип провода и его поперечное сечение:
      AWG 16/1
    • Тип провода и его поперечное сечение:
      AWG 16/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    DIN EN 60999-1, раздел 9.4/12.00
  • Требование:
    0,2 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      2 × AWG 24/1
    • Тип провода и его поперечное сечение:
      2 × AWG 24/19 с кабельным наконечником
  • Оценивание:
    пройдено
  • Требование:
    0,4 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      цельный 1,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 1,5 мм²
    • Тип провода и его поперечное сечение:
      AWG 16/7
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    DIN EN 60999-1, раздел 9.5/12.00
  • Требование:
    ≥5 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 28/1
    • Тип провода и его поперечное сечение:
      AWG 28/19
  • Оценивание:
    пройдено
  • Требование:
    ≥10 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      2 × AWG 24/1
    • Тип провода и его поперечное сечение:
      2 × AWG 24/19 с кабельным наконечником
  • Оценивание:
    пройдено
  • Требование:
    ≥40 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U1.5
    • Тип провода и его поперечное сечение:
      H05V-K1.5
    • Тип провода и его поперечное сечение:
      AWG 16/7
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Позолоченные контактные поверхности по запросу
• Макс. наружный диаметр провода 2,9 мм
• Макс. наружный диаметр провода 2,9 мм
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• В соответствии с IEC 61984, OMNIMATE-соединители являются соединителями без отключающей способности (COC). Во время использования по назначению соединители не могут быть задействованы или отсоединены, когда они находятся под напряжением или под нагрузкой
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
