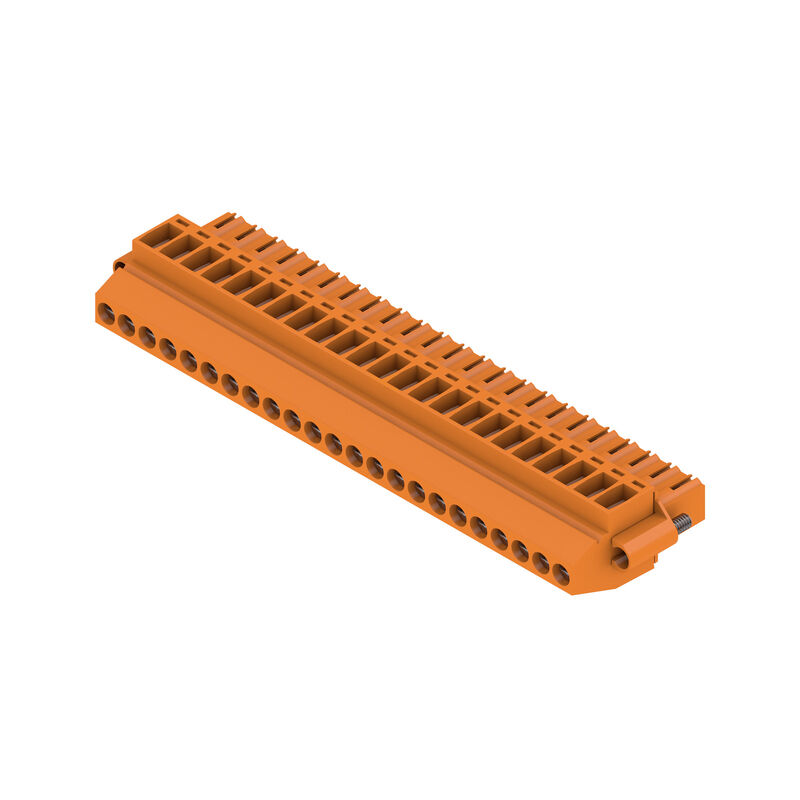

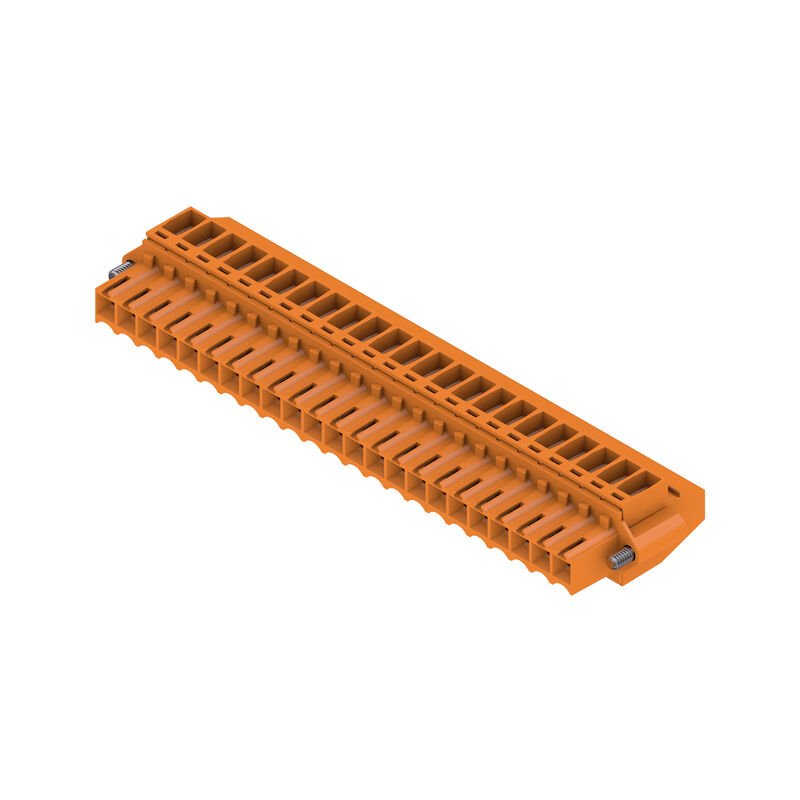

Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 23, 90°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 1639220000
Datenblatt herunterladen Engineering Support Produkt Downloads
Aksesuarlar 2 Karşı parçalar 3 İlgili ürünler 23
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Allgemeine Bestelldaten

Version
Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 23, 90°, Zugbügelanschluss, Klemmbereich, max. : 1.5 mm², Box
Order No.
1639220000
Type
BL 3.50/23/90F SN OR BX
GTIN (EAN)
4008190276768
Кол.
18 Stück
Produkt-Kennzahlen
IEC: 320 V / 12 A / 0.2 - 1.5 mm²
UL: 300 V / 8 A / AWG 28 - AWG 14
Verpackung
Box
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1793401200000)/

Abmessungen und Gewichte

Depth
22.45 mm
Tiefe (inch)
0.884 inch
Height
12 mm
Höhe (inch)
0.472 inch
Width
87.5 mm
Breite (inch)
3.445 inch
Nettó tömeg
23.4 g

Umweltanforderungen

RoHS Compliance Status
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    0.42 kg CO2 eq.

Systemkennwerte

제품군
OMNIMATE Signal - Serie BL/SL 3.50
결선 유형
Feldanschluss
와이어 결선 방식
Zugbügelanschluss
피치(mm)(P)
3.5 mm
피치(인치)(P)
0.138 "
도체 아웃렛 방향
90°
Polzahl
23
L1(mm)
77 mm
L1(인치)
3.031 "
Počet řad
1
핀 시리즈 수량
1
정격 단면적
1.5 mm²
Berührungsschutz nach DIN VDE 57 106
fingersicher
DIN VDE 0470에 따른 터치 안전 보호
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Vollständig montiert
볼륨 저항
≤5 mΩ
코딩 가능
Ja
Abisolierlänge
6 mm
Klemmschraube
M 2
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264
Steckzyklen
25
Steckkraft/Pol, max.
7 N
Ziehkraft/Pol, max.
5 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0.2 Nm
      • max.:
        0.25 Nm
  • Drehmoment Typ:
    Schraubflansch
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0.15 Nm
      • max.:
        0.2 Nm

Werkstoffdaten

Isolierstoff
PBT
Farbe
orange
Färgtabell (jämförbar)
RAL 2000
Isolierstoffgruppe
IIIa
Kriechstromfestigkeit (CTI)
≥ 200
절연 저항
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Layer structure of plug contact
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-30 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Campo di sezioni, min.
0.08 mm²
Campo di sezioni, max.
1.5 mm²
Leiteranschlussquerschnitt AWG, min.
AWG 28
Sección de conexión del conductor AWG, máx.
AWG 14
eindrähtig, min. H05(07) V-U
0.2 mm²
단선, 최대 H05(07) V-U
1.5 mm²
feindrähtig, min. H05(07) V-K
0.2 mm²
Flessibile, max. H05(07) V-K
1.5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.2 mm²
mit AEH mit Kragen DIN 46 228/4, max.
1.5 mm²
mit Aderendhülse nach DIN 46 228/1, min.
0.2 mm²
med ändhylsa enligt DIN 46 228/1, max.
1.5 mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409500000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409600000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      0409700000
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025740000
    • Abisolierlänge:
      • nominal:
        5 mm
    • Empfohlene Aderendhülse:
      9018910000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0.34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        8 mm
    • Empfohlene Aderendhülse:
      9025750000
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
12 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
10 A
Märkström, min. antal poler (Tu=40°C)
10 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
8 A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2.5 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2.5 kV
Kurzzeitstromfestigkeit
3 x 1s mit 100 A

Nenndaten nach CSA

협회(CSA)
CSA
인증 번호(CSA)
154685-1318353
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 28
와이어 단면적, AWG, 최대
AWG 14
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
8 A
정격 전류(사용 그룹 D / UL 1059)
8 A
와이어 단면적, AWG, 최소
AWG 28
와이어 단면적, AWG, 최대
AWG 14
Reference to approval values
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

패키징
Box
VPE 길이
100 mm
VPE 폭
80 mm
VPE 높이
70 mm

Typprüfungen

테스트: 표시 내구성
  • Norm:
    DIN EN 61984 Abschnitt 7.3.2 / 09.02 Verwendung des Musters von DIN EN 60068-2-70 / 07.96
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Zulassungskennzeichnung SEV, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
테스트: 접속 오류(비호환성)
  • Norm:
    DIN EN 61984 Abschnitt 6.3 und 6.9.1 / 09.02, DIN IEC 60512 Teil 7 Abschnitt 5 / 05.94
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
테스트: 클램프 사용 가능한 단면
  • Norm:
    DIN EN 60999-1 Abschnitt 7 und 9.1 / 12.00, DIN EN 60947-1 Abschnitt 8.2.4.5.1 / 12.99
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,2 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,2 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
컨덕터의 손상 및 의도치 않은 느슨해짐 테스트
  • Norm:
    DIN EN 60999-1 Abschnitt 9.4 / 12.00
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      2 × AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      2 × AWG 24/19 mit Aderendhülse
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
  • Bewertung:
    bestanden
풀아웃 테스트
  • Norm:
    DIN EN 60999-1 Abschnitt 9.5 / 12.00
  • Anforderung:
    ≥5 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 28/1
    • Leitertyp und Leiterquerschnitt:
      AWG 28/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      2 × AWG 24/1
    • Leitertyp und Leiterquerschnitt:
      2 × AWG 24/19 mit Aderendhülse
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/7
  • Bewertung:
    bestanden

Wichtiger Hinweis

Conformità IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Max. Außendurchmesser des Leiters: 2,9 mm
  • Max. Außendurchmesser des Leiters: 2,9 mm
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
