BLT 5.08HC/24/180F SN OR BX

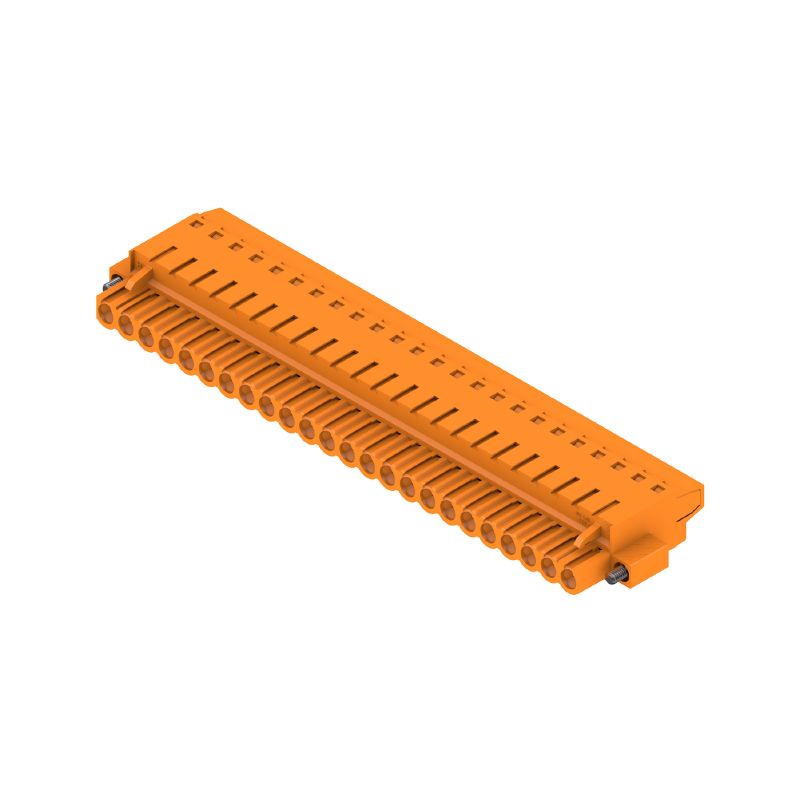

Obrázek výrobku
BLT 5.08HC/24/180F SN OR BX
Obrázek výrobku
BLT 5.08HC/24/180F SN OR BX
Dimensional drawing
BLT 5.08HC/24/180F SN OR BX
Graph
Self-locking
Immediately on plugging in

BLT 5.08HC/24/180F SN OR BX

Tento produkt již není k dispozici.

PCB plug-in connector, female plug, 5.08 mm, Number of poles: 24, 180°, TOP connection, Clamping range, max. : 2.5 mm², Box

Nr. produktu 1844210000
Pobierz kartę katalogową Technická podpora Dokumenty ke stažení
Příslušenství 2 Protikusy 9 Příbuzné výrobky 30
Approvals Allmänna beställningsdata Dimensions and weights Environmental Product Compliance System Parameters Material data Conductors suitable for connection Märkdata enligt IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Packing Typové testy Důležitá poznámka Klasifikace

Approvals

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Allmänna beställningsdata

Версия
PCB plug-in connector, female plug, 5.08 mm, Number of poles: 24, 180°, TOP connection, Clamping range, max. : 2.5 mm², Box
Заказ №
1844210000
Тип
BLT 5.08HC/24/180F SN OR BX
GTIN (EAN)
4032248356133
Кол.
12 ks
Údaje výrobku
IEC: 400 V / 27 A / 0.2 - 2.5 mm²
UL: 300 V / 17 A / AWG 26 - AWG 14
Balení
Box
Статус поставки
Přerušeno
Последняя дата заказа
/Date(1793401200000)/

Dimensions and weights

Глубина
31,8 mm
Глубина (дюймов)
1,252 inch
Высота
12,2 mm
Výška (v palcích)
0,48 inch
Ширина
131,72 mm
Šířka (v palcích)
5,186 inch
Масса нетто
64,9 g

Environmental Product Compliance

Состояние соответствия RoHS
Compliant without exemption
REACH SVHC
Ne SVHC nad 0,1 wt%

System Parameters

Серия изделия
OMNIMATE Signal - series BL/SL 5.08
Вид соединения
Připojení v provozu
Метод проводного соединения
Připojení TOP
Шаг в мм (P)
5,08 mm
Шаг в дюймах (P)
0,2 "
Направление вывода кабеля
180°
Количество полюсов
24
L1 в мм
116,84 mm
L1 в дюймах
4,6 "
Количество рядов
1
Количество полюсных рядов
1
Расчетное сечение
2,5 mm²
Защита от прикосновения согласно DIN VDE 57 106
Bezpečné před dotykem prstů
Защита от прикосновения согласно DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
Объемное сопротивление
≤5 mΩ
Кодируемый
Ano
Длина зачистки изоляции
13 mm
Svěrný šroub
M 2,5
Hrot šroubováku
0,6 x 3,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
8 N
Tažná síla / pól, max.
7 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm
  • Typ krouticího momentu:
    Příruba šroubu
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Material data

Изоляционный материал
PBT
Цветовой код
Oranžová
Таблица цветов (аналогич.)
RAL 2000
Группа изоляционного материала
IIIa
Сравнительный показатель пробоя (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Материал контакта
Slitina
Поверхность контакта
pocínované
Структура слоев штепсельного контакта
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Conductors suitable for connection

Диапазон зажима, мин.
0,13 mm²
Диапазон зажима, макс.
2,5 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 28
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Одножильный, мин. H05(07) V-U
0,2 mm²
Одножильный, макс. H05(07) V-U
2,5 mm²
Гибкий, мин. H05(07) V-K
0,2 mm²
Гибкий, макс. H05(07) V-K
2,5 mm²
С наконечником DIN 46 228/4, мин.
0,2 mm²
С наконечником DIN 46 228/4, макс.
1,5 mm²
с обжимной втулкой для фиксации концов проводов, DIN 46228 часть 1, мин.
0,2 mm²
С кабельным наконечником согласно DIN 46 228/1, макс.
1,5 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,4 mm x 1,5 mm; 2,4 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        14 mm
    • Doporučená dutinka na konci vodiče:
      1076980000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9025930000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        15 mm
    • Doporučená dutinka na konci vodiče:
      9019140000
    • Délka odizolování:
      • jmen.:
        12 mm
    • Doporučená dutinka na konci vodiče:
      9004060000
Текст ссылки
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Номинальный ток, мин. кол-во контактов (Tu = 20 °C)
27 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
19 A
Номинальный ток, мин. кол-во контактов (Tu = 40 °C)
24 A
Номинальный ток, макс. кол-во контактов (Tu = 40 °C)
16 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
400 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
320 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
250 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
4 kV
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
4 kV
Устойчивость к воздействию кратковременного тока
3 x 1 s se 100 A

Jmenovité údaje podle CSA

Номинальное напряжение (группа использования B/CSA)
300 V
Номинальное напряжение (группа использования D/CSA)
300 V
Номинальный ток (группа использования B/CSA)
15 A
Номинальный ток (группа использования D/CSA)
15 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14

Jmenovité údaje podle UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
300 V
Номинальное напряжение (группа использования D/UL 1059)
300 V
Номинальный ток (группа использования B/UL 1059)
17 A
Номинальный ток (группа использования D/UL 1059)
10 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 14
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Packing

Упаковка
Box
Длина VPE
353 mm
VPE с
135 mm
Высота VPE
38 mm

Typové testy

Испытание: Прочность маркировки
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, typ materiálu, hodiny s datumem
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Испытание: Незадействование (невзаимозаменяемость)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN EN 60512-13-5 / 11.06
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
  • Test:
    vizuální zkouška
  • Vyhodnocení:
    vyhovělo
Испытание: Зажимное поперечное сечение
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.02
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,08 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,08 mm²
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 26/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Испытание на повреждение из-за случайного ослабления проводов
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,7 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
Испытание на выдергивание
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥5 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 26/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 14/1
    • Typ vodiče a průřez vodiče:
      AWG 14/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥50 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 2,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 2,5 mm²
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

Соответствие IPC
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Примечания
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • Pro největší velikosti kabelů se doporučují krimpované dutinky tvaru A pomocí krimpovacího nářadí PZ 6/5.
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
