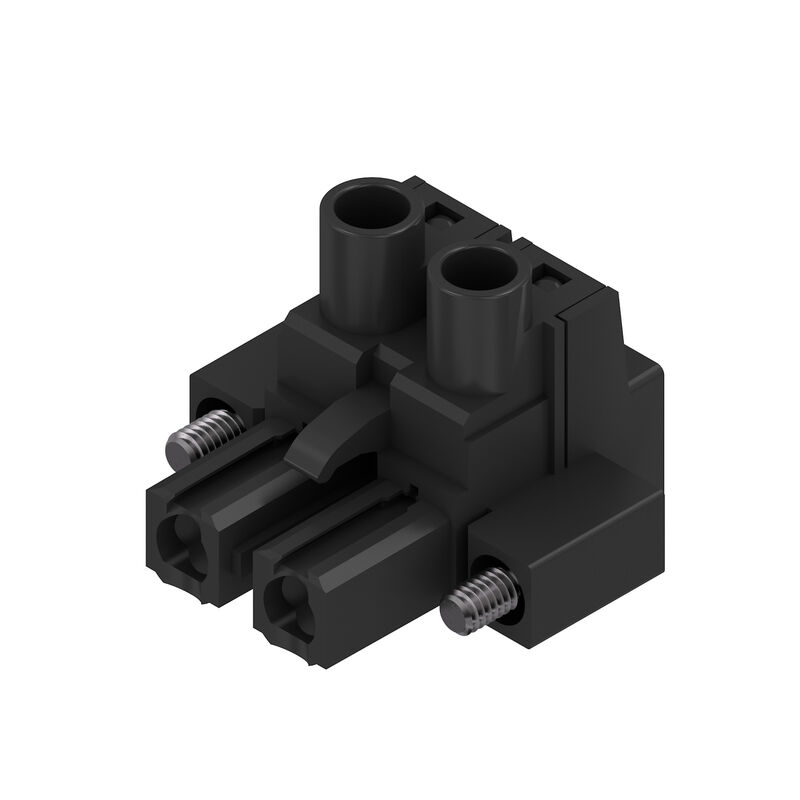

BLZ 7.62HP/02/180F SN BK BX
Product image

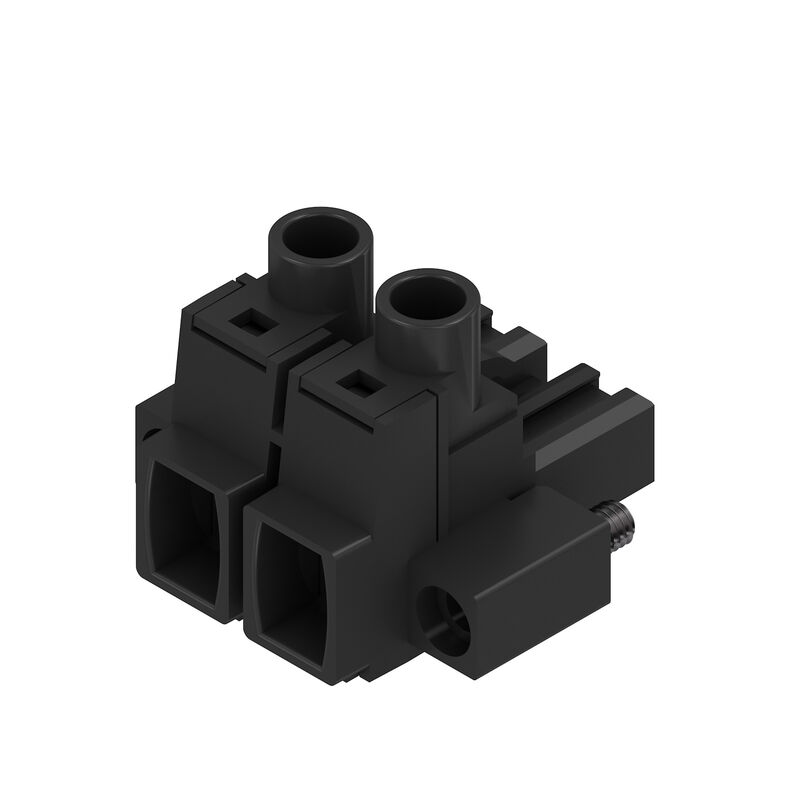

BLZ 7.62HP/02/180F SN BK BX
Product image
BLZ 7.62HP/02/180F SN BK BX
Dimensional drawing
BLZ 7.62HP/02/180F SN BK BX
Graph
BLZ 7.62HP/02/180F SN BK BX
Graph

BLZ 7.62HP/02/180F SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 2, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

Cikkszám 1095680000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 Ellendarabok 5 Kapcsolódó termékek 9
Сертификаты Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Materialdata Anslutningsbara ledare Номинальные характеристики по IEC Rated data acc. to CSA UL 1059 névleges adatok Packaging Type tests Important note Classifications

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Hylsstickpropp, 7.62 mm, Antal poler: 2, 180°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Nr zam.
1095680000
Typ
BLZ 7.62HP/02/180F SN BK BX
GTIN (EAN)
4032248868629
Ilość
60 Darab
Termékadatok
IEC: 630 V / 29 A / 0.2 - 4 mm²
UL: 600 V / 20 A / AWG 28 - AWG 12
Csomagolás
Doboz

Mått och vikter

Głębokość
23,3 mm
Głębokość (cale)
0,917 inch
Wysokość
18,3 mm
Height (inches)
0,72 inch
Szerokość
24,32 mm
Szélesség (coll)
0,957 inch
Masa netto
5,04 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Ślad węglowy produktu
  • Bölcsőtől a kapuig:
    0.167 kg CO2 eq.

Systemvärden

Rodzina produktów
OMNIMATE Power – serie BL/SL 7.62HP
Rodzaj przyłącza
Field connection
Metoda wykonywania złącz
Clamping yoke connection
Raster w mm (P)
7,62 mm
Raster w calach (P)
0,3 "
Kierunek odejścia przewodu
180°
Liczba biegunów
2
L1 in mm
7,62 mm
L1 w calach
0,3 "
Liczba rzędów
1
liczba rzędów z biegunami
1
Przekrój pomiarowy
2,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106
Ujjak számára biztonságos
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
Védelmi osztály
IP20
Rezystancja skrośna
5,00 mΩ
element kodowany
Igen
Długość odizolowania
7 mm
Moment dokręcania dla kołnierza śrubowego, min.
0,15 Nm
Moment dokręcania dla kołnierza śrubowego, maks.
0,25 Nm
Meghúzási nyomaték, min.
0,4 Nm
Meghúzási nyomaték, max.
0,5 Nm
Biztosítócsavar
M 2.5
Csavarhúzó éle
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
9,5 N
Húzóerő / pólus, max.
8,5 N

Materialdata

Materiał izolacyjny
PBT
Barwny
svart
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Opór izolacji
≥ 108 Ω
UL 94 éghetőségi osztály
V-0
Materiał styków
Cu-ötvözet
Powierzchnia styku
ónozott
Struktura warstwowa wtyku
4...8 µm Sn tűzi-mártó ónozással bevont
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Anslutningsbara ledare

Zakres zaciskania, min.
0,08 mm²
Zakres zaciskania, maks.
4 mm²
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
jednodrutowe, min. H05(07) V-U
0,2 mm²
jednodrutowe, maks. H05(07) V-U
4 mm²
cienkodrutowe, min. H05(07) V-K
0,2 mm²
cienkodrutowe, maks. H05(07) V-K
4 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,2 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,2 mm²
z końcówką kablową wg DIN 46 228/1, maks.
2,5 mm²
Sprawdzian trzpieniowy EN 60999 a x b; ø
2,8 mm x 2,4 mm
Zaciskany przewód
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0372700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        7 mm
    • Ajánlott érvéghüvely:
      0373000000
Tekst referencyjny
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
29 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
26,5 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
25 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
23 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
630 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
500 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
400 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
6 kV
odporność na zwarcia
3 x 1s mit 180 A
Odstęp izolacyjny po izolacji, min.
11,3 mm
Odstęp izolacyjny powietrzny, min.
9,8 mm

Rated data acc. to CSA

Napięcie znamionowe (grupa użytkowa B / CSA)
600 V
Napięcie znamionowe (grupa użytkowa C / CSA)
600 V
Napięcie znamionowe (grupa użytkowa D / CSA)
600 V
Prąd znamionowy (grupa użytkowa B / CSA)
20 A
Prąd znamionowy (grupa użytkowa C / CSA)
20 A
Prąd znamionowy (grupa użytkowa D / CSA)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłącza przewodu AWG, maks.
AWG 12

UL 1059 névleges adatok

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
600 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
20 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
5 A
przekrój przyłącza przewodu AWG, min.
AWG 28
przekrój przyłącza przewodu AWG, maks.
AWG 12
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

Packaging

opakowanie
Box
Długość VPE
350 mm
Szerokość VPE
137 mm
Wysokość VPE
31 mm

Type tests

Test: wytrzymałość znaczników
  • Standard:
    DIN EN 61984 section 7.3.2 / 09.02 taking pattern from DIN EN 60068-2-70 / 07.96
  • Test:
    mark of origin, type identification, pitch, type of material, date clock
  • Evaluation:
    available
  • Test:
    durability
  • Evaluation:
    passed
Test: nieprawidłowe połączenie (brak możliwości wymiany)
  • Standard:
    DIN EN 61984 szabvány, 6.3 és 6.9.1 / 09.02 szakasz
  • Teszt:
    180°-kal elfordítva kódolóelemekkel
  • Kiértékelés:
    átadva
  • Teszt:
    180°-ban elforgatva kódoló elemek nélkül
  • Kiértékelés:
    átadva
Test: przekrój zaciskowy
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,5 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 2,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 2,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 20/1
    • Vezető típusa és keresztmetszete:
      AWG 20/19
    • Vezető típusa és keresztmetszete:
      AWG 12/1
    • Vezető típusa és keresztmetszete:
      AWG 12/19
  • Kiértékelés:
    átadva
Test uszkodzenia i przypadkowego poluzowania przewodników
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    0,7 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,9 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U4.0
    • Vezető típusa és keresztmetszete:
      H07V-K4.0
  • Kiértékelés:
    átadva
Test wyciągania
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥5 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
    • Vezető típusa és keresztmetszete:
      H05V-K0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥50 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 14/1
    • Vezető típusa és keresztmetszete:
      AWG 14/19
    • Vezető típusa és keresztmetszete:
      H07V-K4.0
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥60 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U4.0
  • Kiértékelés:
    átadva

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Uwagi
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
