BLZP 5.00HC/08/270 SN BK BX

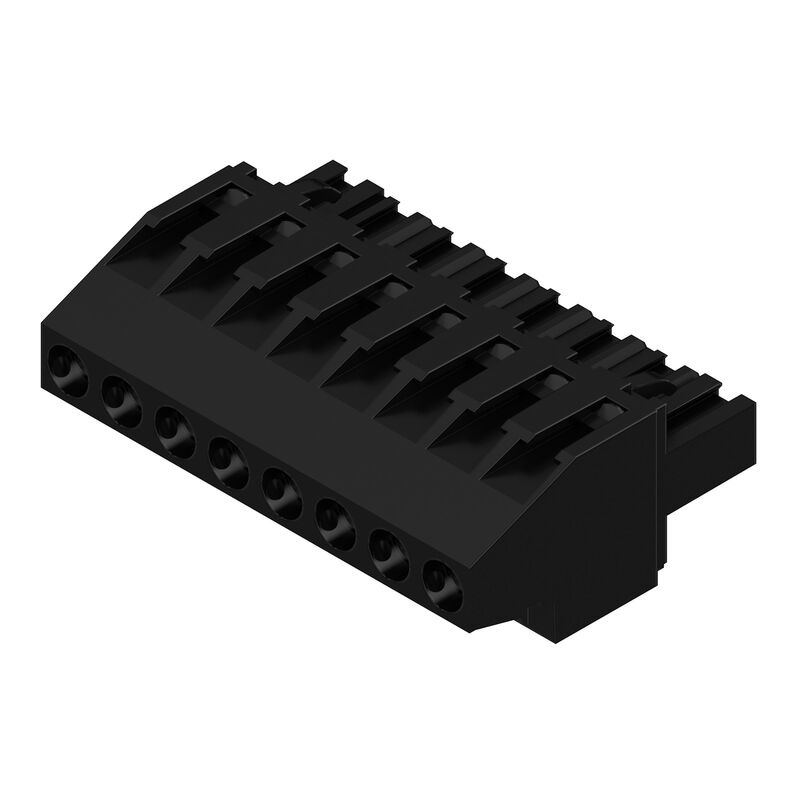

Obrázek výrobku
BLZP 5.00HC/08/270 SN BK BX

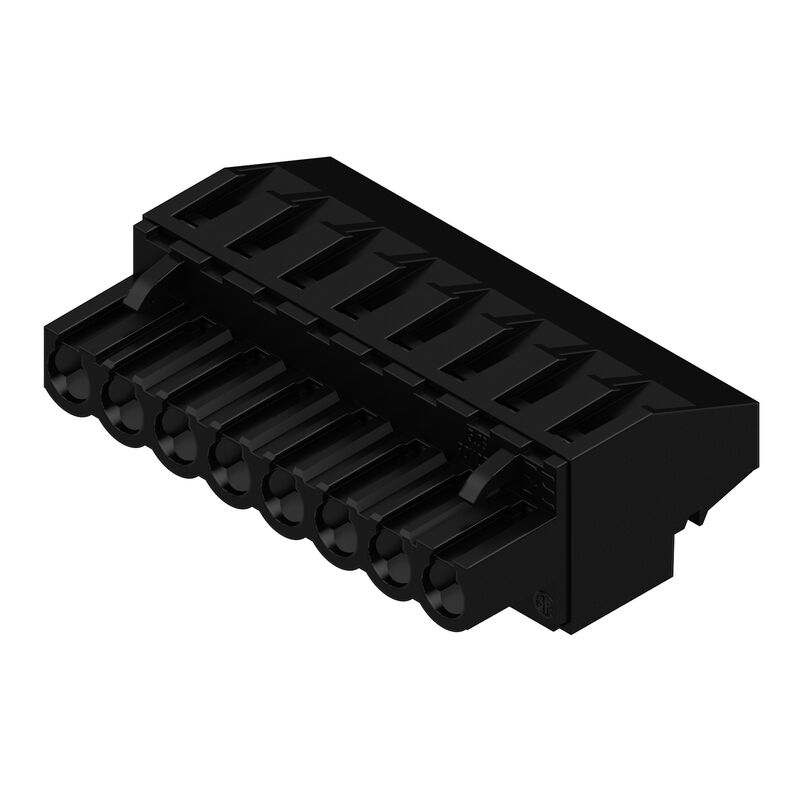

Obrázek výrobku
BLZP 5.00HC/08/270 SN BK BX
Dimensional drawing

BLZP 5.00HC/08/270 SN BK BX

Tento produkt již není k dispozici.

Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 8, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box

ID výrobku 1959040000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 6 Protikusy 15 Příbuzné výrobky 12
Zulassungen Allgemeine Bestelldaten Dimensions and weights Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Rated data acc. to IEC Nenndaten nach CSA UL 1059 névleges adatok Packing Wichtiger Hinweis Classifications

Zulassungen

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

Allgemeine Bestelldaten

Verze
Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 8, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box
Číslo objednávky
1959040000
Typ
BLZP 5.00HC/08/270 SN BK BX
GTIN (EAN)
4032248637973
Množství
42 Pièce
Termékadatok
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Csomagolás
Doboz
Stav objednávky
Kifutott
Last order date
/Date(1793401200000)/

Dimensions and weights

Hloubka
27,2 mm
Depth (inches)
1,071 inch
Výška
14,1 mm
Height (inches)
0,555 inch
Šířka
40 mm
Anchura (pulgadas)
1,575 inch
Čistá hmotnost
14,018 g

Umweltanforderungen

Stav souladu se směrnicí RoHS
Konform ohne Ausnahme
REACH SVHC
Sin SVHC por encima del 0,1 % en peso
Uhlíková stopa výrobku
  • Du berceau à la porte:
    0,292 kg CO2 eq.

Systemkennwerte

Skupina produktů
OMNIMATE Signal - Serie BL/SL 5.00
Typ připojení
Feldanschluss
Metoda připojení vodiče
Clamping yoke connection
Rozteč v mm (P)
5 mm
Rozteč v palcích (P)
0,197 "
Směr výstupu vodiče
270°
Počet pólů
8
L1 v mm
35 mm
L1 v palcích
1,379 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
4 mm²
Touch-safe protection acc. to DIN VDE 57 106
손가락 터치 안전
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Objemový odpor
≤5 mΩ
Může být kódováno
예
Stripping length
7 mm
Clamping screw
M 2.5
Screwdriver blade
0.6 x 3.5
PH 1
PZ 1
Screwdriver blade standard
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Plugging cycles
25
Plugging force/pole, max.
10 N
Pulling force/pole, max.
9 N
Moment dokręcający
  • Typ momentu obrotowego:
    Przyłącze przewodu
  • Informacja o użyciu:
    • Moment dokręcający:
      • min.:
        0,4 Nm
      • maks.:
        0,5 Nm

Werkstoffdaten

Izolační materiál
PBT
Barevný
schwarz
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Odpor izolace
≥ 108 Ω
UL 94 éghetőségi osztály
V-0
Materiál kontaktu
구리 합금
Povrch kontaktu
주석 도금
Struktura vrstev kontaktu konektoru
4...8 µm Sn hot-dip tinned
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Anschließbare Leiter

Upínací rozsah, min.
0,13 mm²
Upínací rozsah, max.
4 mm²
Průřez propojení AWG, min.
AWG 30
Průřez propojení AWG, max.
AWG 12
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
4 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
4 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
2,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
4 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2.8 mm x 2.4 mm
Clampable conductor
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0372600000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      1,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0372700000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      2,5 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        7 mm
    • Recommended wire-end ferrule:
      0373000000
  • Cross-section for conductor connection:
    • Type:
      fine-wired
    • nominal:
      0,75 mm²
  • wire end ferrule:
    • Stripping length:
      • nominal:
        6 mm
    • Recommended wire-end ferrule:
      0282700000
Referenční text
The outside diameter of the plastic collar should not be larger than the pitch (P)
Length of ferrules is to be chosen depending on the product and the rated voltage.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
23 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
18 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
21 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
16 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1s, 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1121690
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina C / CSA)
50 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
20 A
Jmenovitý proud (aplikační skupina D / CSA)
20 A
Průřez vodiče AWG, min.
AWG 30
Průřez vodiče AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

UL 1059 névleges adatok

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Jmenovitý proud (aplikační skupina B / UL 1059)
20 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Průřez vodiče, AWG, min.
AWG 26
Průřez vodiče, AWG, max.
AWG 12
Odkaz na hodnoty pro schválení
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Packing

Balení
Box
Délka VPE
347 mm
Šířka VPE
135 mm
Výška VPE
32 mm

Wichtiger Hinweis

IPC shoda
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Poznámky
  • Más variantes bajo solicitud
  • Contactos bañados en oro bajo pedido
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • Terminal tubular sin aislamientos según DIN 46228/1
  • Terminal tubular con aislamientos según DIN 46228/4
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
