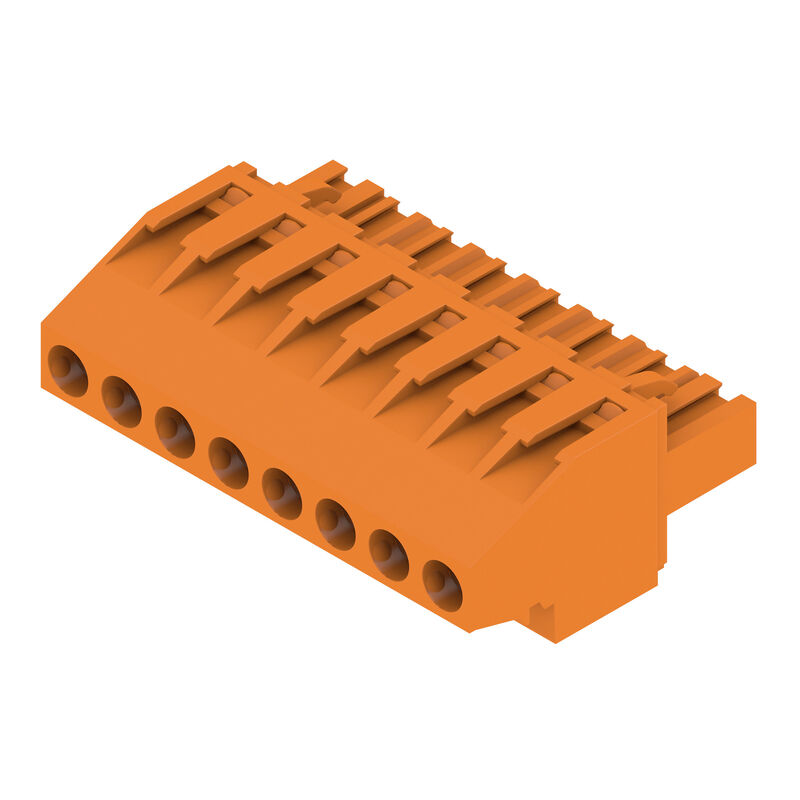

BLZP 5.00HC/08/270 SN OR BX
제품 이미지
BLZP 5.00HC/08/270 SN OR BX
Изображение изделия
BLZP 5.00HC/08/270 SN OR BX
Dimensional drawing

BLZP 5.00HC/08/270 SN OR BX

Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 8, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box

Art.-Nr. 1958810000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 6 Gegenstücke 15 Verwandte Artikel 12
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, 5.00 mm, Polzahl: 8, 270°, Zugbügelanschluss, Klemmbereich, max. : 4 mm², Box
Best.-Nr.
1958810000
Art
BLZP 5.00HC/08/270 SN OR BX
GTIN (EAN)
4032248637645
수량
42 Stück
Produkt-Kennzahlen
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Verpackung
Box

Abmessungen und Gewichte

Tiefe
27,2 mm
Depth (inches)
1,071 inch
Höhe
14,1 mm
Höhe (inch)
0,555 inch
Breite
40 mm
Breite (inch)
1,575 inch
Net weight
15,02 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Impronta carbonica di prodotto
  • Von der Wiege bis zum Werkstor:
    0,291 kg CO2 eq.

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 5.00
Anschlussart
Feldanschluss
Leiteranschlusstechnik
Zugbügelanschluss
Raster in mm (P)
5 mm
Raster in Zoll (P)
0,197 "
Leiterabgangsrichtung
270°
Polzahl
8
L1 in mm
35 mm
L1 in Zoll
1,379 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
4 mm²
Защита от прикосновения согласно DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Длина зачистки изоляции
7 mm
Klemmschraube
M 2,5
Schraubendreherklinge
0,6 x 3,5
PH 1
PZ 1
Schraubendreherklinge Norm
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
Steckzyklen
25
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
9 N
Anzugsdrehmoment
  • Drehmoment Typ:
    Leiteranschluss
  • Nutzungsinformationen:
    • Anzugsdrehmoment:
      • min.:
        0,4 Nm
      • max.:
        0,5 Nm

Werkstoffdaten

Materiale isolante
PBT
Szín
orange
Színskála (hasonló)
RAL 2000
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
Szigetelési ellenállás
≥ 108 Ω
Brennbarkeitsklasse nach UL 94
V-0
Érintkező anyaga
Cu-leg
Érintkező felület
verzinnt
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn feuerverzinnt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Anschließbare Leiter

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Průřez propojení AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
4 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
4 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Нутрометр в соответствии с EN 60999 a x b; ø
2,8 mm x 2,4 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0372600000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0372700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        7 mm
    • Empfohlene Aderendhülse:
      0373000000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        6 mm
    • Empfohlene Aderendhülse:
      0282700000
Hivatkozási szöveg
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
23 A
Névleges áram, maximális pólusszám (Tu=20 °C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 120 A

Nenndaten nach CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group C / CSA)
50 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
20 A
Nennstrom (Use group D / CSA)
20 A
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
20 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 12
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
349 mm
VPE Breite
139 mm
VPE Höhe
32 mm

Wichtiger Hinweis

IPC megfelelőség
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
