BLZP 5.08HC/06/90 SN BK BX
제품 이미지

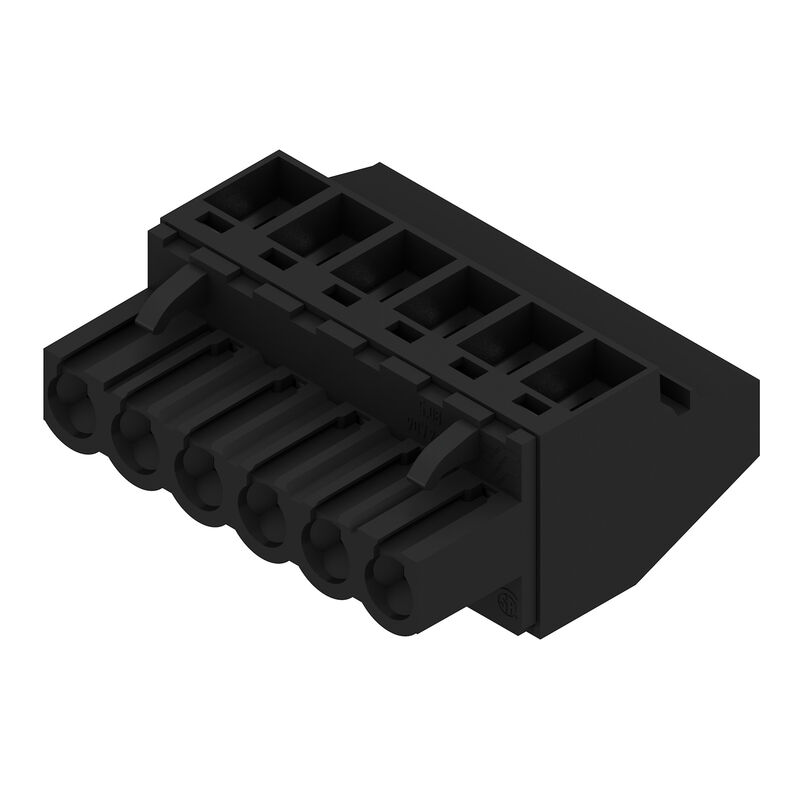

BLZP 5.08HC/06/90 SN BK BX
제품 이미지

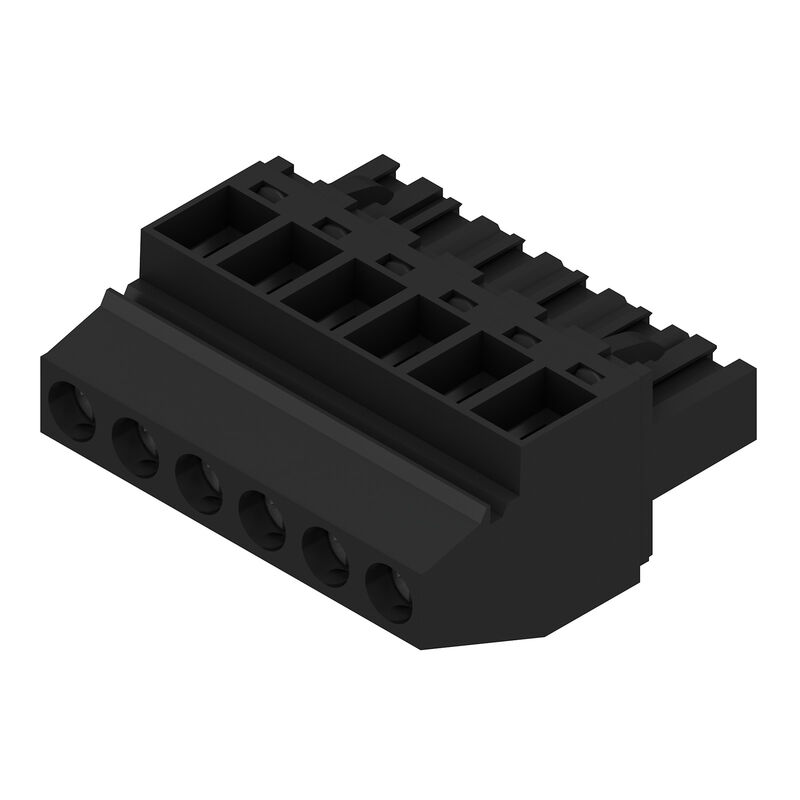

BLZP 5.08HC/06/90 SN BK BX
Dimensional drawing

BLZP 5.08HC/06/90 SN BK BX

Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 6, 90°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box

항목 번호 1948280000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 6 액세서리입니다 14 상대품 37 관련 제품 36
Dopuszczenia Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Systemvärden Dane materiałowe Провода, подходящие для подключения Rated data acc. to IEC Dane znamionowe wg CSA UL 1059에 따른 정격 데이터 Упаковка 유형 테스트 중요 참고 사항 분류

Dopuszczenia

Agréments
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Allmänna beställningsdata

Version
Kretskortsstickanslutning, Hylsstickpropp, 5.08 mm, Antal poler: 6, 90°, Klämbygelanslutning, Anslutningsområde, max. : 4 mm², Box
Référence
1948280000
Type
BLZP 5.08HC/06/90 SN BK BX
GTIN (EAN)
4032248624805
Qty.
60 items
제품 데이터
IEC: 400 V / 23 A / 0.2 - 4 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
패키징
박스

Mått och vikter

Profondeur
27,2 mm
Mélység (coll)
1,071 inch
Hauteur
14,1 mm
높이 (인치)
0,555 inch
Largeur
30,48 mm
폭 (인치)
1,2 inch
Nettó tömeg
10,531 g

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
0.1 wt% 이상의 SVHC 없음
Termék karbonlábnyoma
  • 요람에서 게이트까지:
    0,235 kg CO2 eq.

Systemvärden

Product family
OMNIMATE Signal – serie BL/SL 5.08
Type of connection
필드 결선
Technique de raccordement de conducteurs
클램프 요크 결선
Pas en mm (P)
5,08 mm
Pas en pouces (P)
0,2 "
Orientation de la sortie du conducteur
90°
Number of poles
6
L1 in mm
25,4 mm
L1 in inches
1 "
Nombre de séries
1
Pin series quantity
1
Rated cross-section
4 mm²
Érintésvédelem a DIN VDE 57 106 szerint
손가락 터치 안전
Touch-safe protection acc. to DIN VDE 0470
IP20 플러그드/ IP10 언플러그드
보호 등급
IP20
Volume resistance
≤5 mΩ
Can be coded
예
Csupaszolási hossz
7 mm
클램프 스크류
M 2.5
스크류드라이버 블레이드
0.6 x 3.5
PH 1
PZ 1
스크류드라이버 블레이드 표준
DIN 5264
ISO 8764/2-PH
ISO 8764/2-PZ
플러그 주기
25
플러깅 힘/폴, 최대
10 N
당기는 힘 / 폴, 최대
9 N
조임 토크
  • 토크 유형:
    와이어 결선
  • 사용 정보:
    • 조임 토크:
      • 최소:
        0,4 Nm
      • 최대:
        0,5 Nm

Dane materiałowe

Matériau isolant
PBT
Couleur
검정
Színskála (hasonló)
RAL 9011과 유사
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 200
UL 94 가연성 등급
V-0
Érintkező anyaga
구리 합금
Érintkező felület
주석 도금
Dugaszolható csatlakozás rétegszerkezete
4...8 µm Sn 용융 납땜처리
보관 온도, 최소
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
100 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
100 °C

Провода, подходящие для подключения

Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
4 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
4 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
4 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,2 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
2,5 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,2 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
4 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
2.8 mm x 2.4 mm
클램프형 도체
  • 도체 결선 단면적:
    • 공칭:
      0,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0282600000
    • 탈피 길이:
      • 공칭:
        8 mm
    • 권장 와이어 종단 페룰:
      0409500000
  • 도체 결선 단면적:
    • 공칭:
      1 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        6 mm
    • 권장 와이어 종단 페룰:
      0372600000
  • 도체 결선 단면적:
    • 공칭:
      1,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0372700000
  • 도체 결선 단면적:
    • 공칭:
      2,5 mm²
  • 와이어 종단 페룰:
    • 탈피 길이:
      • 공칭:
        7 mm
    • 권장 와이어 종단 페룰:
      0373000000
    • 탈피 길이:
      • 공칭:
        10 mm
    • 권장 와이어 종단 페룰:
      9019160000
Hivatkozási szöveg
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다
페룰 길이는 제품과 정격 전압에 따라 선택합니다.

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
23 A
Névleges áram, maximális pólusszám (Tu=20 °C)
18 A
Névleges áram, min. pólusszám (Tu=40°C)
21 A
Névleges áram, maximális pólusszám (Tu=40°C)
16 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
400 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s, 120 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
50 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Courant nominal (groupe d'utilisation B / CSA)
20 A
Courant nominal (groupe d'utilisation D / CSA)
20 A
Section de raccordement de câble AWG, min.
AWG 30
Section de raccordement de câble AWG, max.
AWG 12
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
Wire cross-section, AWG, max.
AWG 12
Référence aux valeurs approuvées
사양은 최대값, 상세정보 - 승인서 참조

Упаковка

Packaging
Ящик
VPE length
348 mm
VPE width
135 mm
VPE height
31 mm

유형 테스트

Test : durabilité des marquages
  • 표준:
    DIN EN 61984 섹션 7.3.2 / 09.02, DIN EN 60068-2-70 / 07.96에서 패턴 가져옴
  • 테스트:
    원산지 표시, 정격 전압, 정격 단면적, 재질 유형
  • 평가:
    사용 가능
  • 테스트:
    내구성
  • 평가:
    통과
Test : mauvais engagement (non-interchangeabilité)
  • 표준:
    DIN EN 60512-13-5 / 11.06, IEC 60512-13-5 / 02.06
  • 테스트:
    180° 회전, 코딩 요소 포함
  • 평가:
    통과
  • 테스트:
    육안 검사
  • 평가:
    통과
Test : section à fixer
  • 표준:
    DIN EN 60999-1 섹션 7 및 9.1 / 12.00, DIN EN 60947-1 섹션 8.2.4.5.1 / 12.02
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.2 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      경질 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 2.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
Test des dommages causés aux et au desserrage accidentel des conducteurs
  • 표준:
    DIN EN 60999-1 섹션 9.4 / 12.00
  • 요구 사항:
    0.2 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    0.3 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      경질 0.5 mm²
    • 컨덕터 유형 및 컨덕터 단면:
      꼬임 0.5 mm²
  • 평가:
    통과
  • 요구 사항:
    0.9 kg
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과
Test de décrochage
  • 표준:
    DIN EN 60999-1 섹션 9.5 / 12.00
  • 요구 사항:
    ≥10 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 26/19
  • 평가:
    통과
  • 요구 사항:
    ≥20 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-U0.5
    • 컨덕터 유형 및 컨덕터 단면:
      H05V-K0.5
  • 평가:
    통과
  • 요구 사항:
    ≥60 N
  • 컨덕터 유형:
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-U4.0
    • 컨덕터 유형 및 컨덕터 단면:
      H07V-K4.0
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/1
    • 컨덕터 유형 및 컨덕터 단면:
      AWG 12/19
  • 평가:
    통과

중요 참고 사항

Conformité IPC
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Remarques
  • 요청 시 추가 variant
  • 요청 시 금 도금 접점면 제공
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰
  • DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


분류

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
