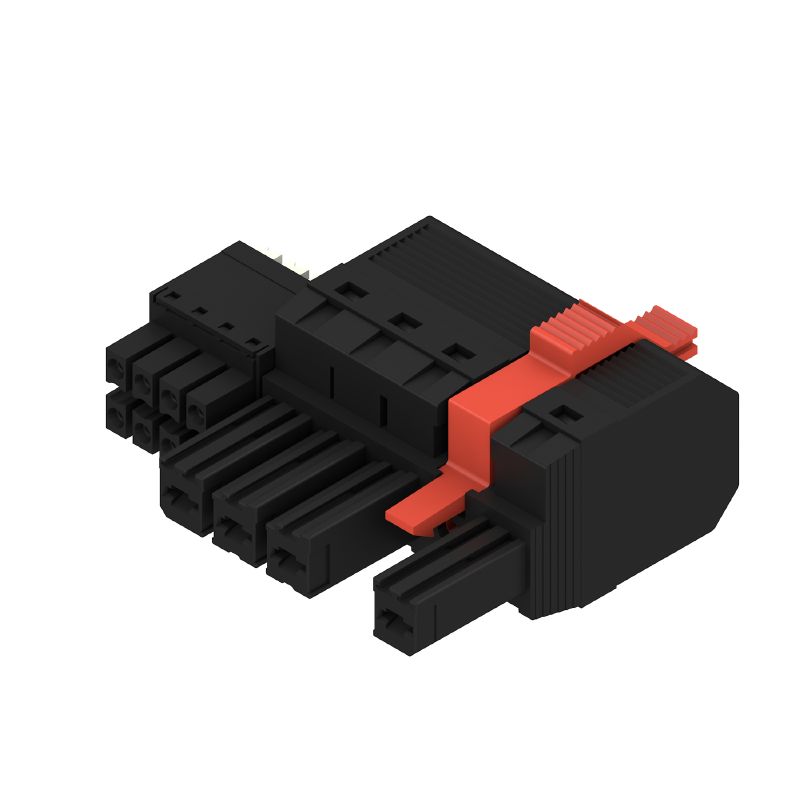

BVF 7.62HP/04/180MF2 BCF/08R SN BK BX

NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz

Cikkszám 2628350000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 5 Kapcsolódó termékek 25
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége System Parameters Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Műszaki adatok – hibrid Csatlakoztatható vezetékek - hibrid Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Változat
NYÁK dugaszoló csatlakozó, hüvelyes csatlakozó, 7.62 mm, Pólusszám: 4, 180°, PUSH IN aktuátorral, PUSH IN aktuátor nélkül, Rögzítési tartomány, névleges csatlakozás, max.: 10 mm², Doboz
Rendelési szám
2628350000
Típus
BVF 7.62HP/04/180MF2 BCF/08R SN BK BX
GTIN (EAN)
4050118632262
Qty.
25 Darab
Termékadatok
IEC: 1000 V / 38 A / 0.5 - 10 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Csomagolás
Doboz

Méretek és tömegek

Nettó tömeg
29,13 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Termékcsalád
OMNIMATE Power - sorozat BV/SV 7.62HP
Csatlakozás típusa
Terepi csatlakozás
Vezetékcsatlakozás-technika
PUSH IN aktuátorral
PUSH IN aktuátor nélkül
Raszter mm-ben (P)
7,62 mm
Raszter inch-ben (P)
0,3 "
Vezeték kimeneti irány
180°
Pólusszám
4
L1, mm
30,48 mm
L1, inch
1,2 "
L2, mm
11,43 mm
L2, inch
0,45 "
Sorok száma
1
Polreihenzahl
1
Bemessungsquerschnitt
6 mm²
Touch-safe protection acc. to DIN VDE 57 106
Ujjak számára biztonságos
Touch-safe protection acc. to DIN VDE 0470
IP 20
Resistencia de paso
4,50 mΩ
Kódolható
Igen
Csupaszolási hossz
12 mm
Csavarhúzó éle
0,6 x 3,5
Dugaszolási ciklusok
25
Dugaszolási erő/pólus, max.
17 N
Húzóerő / pólus, max.
15 N

Anyagjellemzők

Szigetelőanyag
PA GF
Szín
fekete
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
II
Kúszóútképzési összehasonlítási szám (CTI)
≥ 500
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Érintkező felület
ónozott
Dugaszolható csatlakozás rétegszerkezete
6...8 µm Sn fényes
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
125 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
125 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
10 mm²
Tömör, min. H05(07) V-U
0,5 mm²
Tömör, max. H05(07) V-U
10 mm²
Többeres, max. H07V-R
10 mm²
Flexibilis, min. H05(07) V-K
0,5 mm²
Flexibilis, max. H05(07) V-K
10 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
6 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
1,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
10 mm²
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9025910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019170000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0186100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      4 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0244100000
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      0533500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0191900000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      10 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0282900000
Hivatkozási szöveg
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
38 A
Névleges áram, maximális pólusszám (Tu=20 °C)
38 A
Névleges áram, min. pólusszám (Tu=40°C)
34 A
Névleges áram, maximális pólusszám (Tu=40°C)
34 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
1 000 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
800 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
6 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
8 kV
Rövid idejű határáram ellenállás
3 x 1, 420 A-rel
Hézag, min.
10,4 mm
Kúszóút, min.
12,7 mm

CSA névleges adatok

Névleges feszültség (B felhasználási csoport / CSA)
600 V
Névleges feszültség (C felhasználási csoport / CSA)
600 V
Névleges feszültség (D felhasználási csoport / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
33 A
Névleges áram (C felhasználási csoport / CSA)
33 A
Jmenovitý proud (aplikační skupina D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 8

UL 1059 névleges adatok

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Nennspannung (Use group D / UL 1059)
600 V
Nennstrom (Use group B / UL 1059)
35 A
Rated current (Use group C / UL 1059)
35 A
Rated current (Use group D / UL 1059)
5 A
Wire cross-section, AWG, min.
AWG 24
Vezeték keresztmetszet, AWG, max.
AWG 8
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

Csomagolás
Doboz
VPE hosszúság
338 mm
VPE szélesség
130 mm
Hauteur VPE
54 mm

Műszaki adatok – hibrid

Pitch in mm (Signal)
3.81 mm
Pitch in inches (Signal)
0.15 inch
Number of poles (Signal)
8
L2 en mm
11,43 mm
L2, inch
0,45 "
Number of rows (Signal)
2
Contact material (Signal)
CuMg
Contact surface (Signal)
ónozott
Layer structure of the plug contact (Signal)
1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
400 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
320 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
200 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
4 kV
Short-time withstand current resistance (Signal)
3 x 1s mit 80 A
Névleges feszültség (B felhasználási csoport / CSA) (jel)
300 V
Névleges feszültség (C felhasználási csoport / CSA) (jel)
50 V
Névleges feszültség (D felhasználási csoport / CSA) (jel)
300 V
Névleges áram (B felhasználási csoport / CSA) (jel)
9 A
Jmenovitý proud (aplikační skupina C / CSA) (Signál)
9 A
Intensidad nominal (Use group D) (Señal)
9 A
Sezione di collegamento del cavo AWG (Segnale)
AWG 24...AWG 16
Номинальное напряжение (группа использования B/UL 1059) (сигнал)
300 V
Rated voltage (Use group C / UL 1059] (Signal)
50 V
Névleges feszültség (D felhasználási csoport / UL 1059) (jel)
300 V
Névleges áram (B felhasználási csoport / UL 1059) (jel)
5 A
Névleges áram (C felhasználási csoport / UL 1059) (jel)
5 A
Névleges áram (D felhasználási csoport / UL 1059) (jel)
5 A
Connector cross-section (Signal)
AWG 26...AWG 16

Csatlakoztatható vezetékek - hibrid

Clamping range, rated connection (Power)
0.5...10 mm²
Clamping range, rated connection (Signal)
0.2...1.5 mm²
Connector cross-section (Power)
AWG 24...AWG 8
Connector cross-section AWG (Signal)
AWG 26...AWG 16
solid, H05(07) V-U (Power)
0.5...10 mm²
solid, H05(07) V-U (Signal)
0.14...1.5 mm²
flexible, H05(07) V-K (Power)
0.5...6 mm²
flexible, H05(07) V-K (Signal)
0.14...1.5 mm²
with wire-end ferrule with collar (Power)
0.5...6 mm²
with wire-end ferrule with collar, DIN 46 228/4 (Signal)
0.25...1.5 mm²
with wire-end ferrule according to DIN 46 228/1 (Power)
0.5...6 mm²
with wire-end ferrule according to DIN 46 228/1 (Signal)
0.25...1.5 mm²

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
