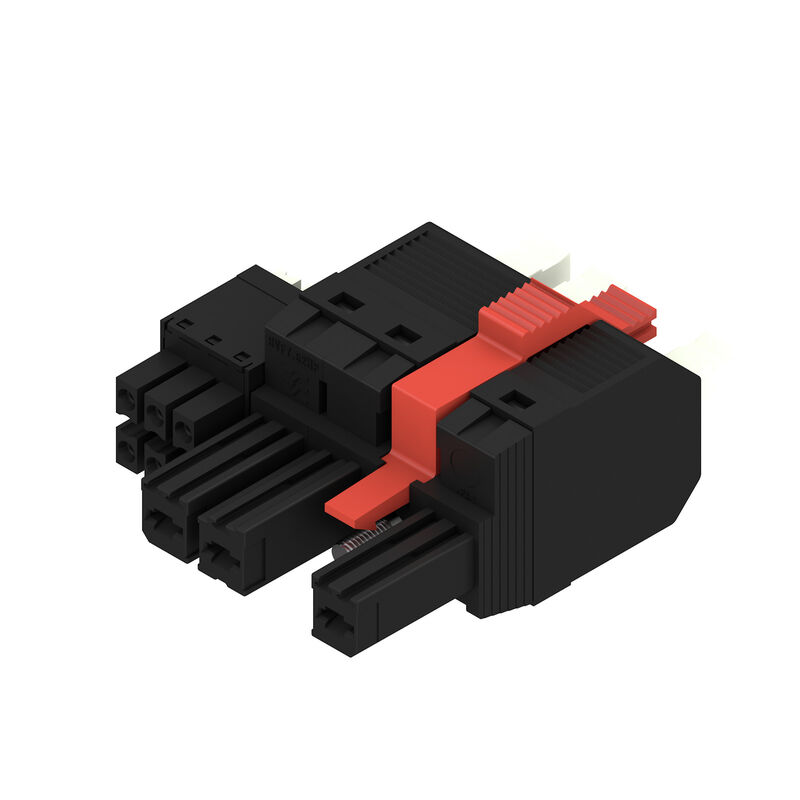

BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
Product image
BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
Product image
BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
Dimensional drawing
BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
Graph
BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
A termék előnyei
  • Egykezes használat
  • Automatikus reteszelés

BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX

PCB plug-in connector, female plug, 7.62 mm, Number of poles: 3, 180°, PUSH IN with actuator, Clamping range, max. : 6 mm², Box

Ürün No. 2629070000
Veri sayfasını indir Wsparcie inżynieryjne Pobieranie produktów
Tartozékok 5 Ellendarabok 2 Kapcsolódó termékek 27
Approvals General ordering data Méretek és tömegek Environmental Product Compliance System Parameters Material data Conductors suitable for connection Bemessungsdaten nach IEC UL 1059 névleges adatok Verpackungen Technical data - hybrid Csatlakoztatható vezetékek - hibrid Important note Besorolások

Approvals

Schválení
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Verze
PCB plug-in connector, female plug, 7.62 mm, Number of poles: 3, 180°, PUSH IN with actuator, Clamping range, max. : 6 mm², Box
Číslo objednávky
2629070000
Typ
BVFL 7.62HP/03/180MSF2 BCF/06R SN BK BX
GTIN (EAN)
4050118633085
Množství
42 Darab
Údaje výrobku
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Csomagolás
Doboz

Méretek és tömegek

Čistá hmotnost
25,244 g

Environmental Product Compliance

Stav souladu se směrnicí RoHS
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

System Parameters

Skupina produktů
OMNIMATE Power - series BV/SV 7.62HP
Typ připojení
Terepi csatlakozás
Metoda připojení vodiče
PUSH IN aktuátorral
Rozteč v mm (P)
7,62 mm
Rozteč v palcích (P)
0,3 "
Směr výstupu vodiče
180°
Počet pólů
3
L1 v mm
22,86 mm
L1 v palcích
0,9 "
L2 in mm
7,62 mm
L2 in inch
0,3 "
Počet řad
1
Množství řady kolíků
1
Jmenovitý průřez
6 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Ujjak számára biztonságos
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 20
Objemový odpor
4,50 mΩ
Může být kódováno
Igen
Csupaszolási hossz
12 mm
Utahovací moment šroubové příruby, min.
0,2 Nm
Utahovací moment šroubové příruby, max.
0,3 Nm
Csavarhúzó éle
0,6 x 3,5
Dugaszolási ciklusok
25

Material data

Izolační materiál
PA GF
Barevný
검정
Barva provozních prvků
fehér
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
II
Komparativní index sledování (CTI)
≥ 500
UL 94 éghetőségi osztály
V-0
Materiál kontaktu
Cu-ötvözet
Povrch kontaktu
ónozott
Struktura vrstev kontaktu konektoru
6...8 µm Sn fényes
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-50 °C
Operating temperature, max.
125 °C
Temperature range, installation, min.
-25 °C
Temperature range, installation, max.
125 °C

Conductors suitable for connection

Upínací rozsah, min.
0,5 mm²
Upínací rozsah, max.
6 mm²
Pevné, min. H05(07) V-U
0,5 mm²
Pevné, max. H05(07) V-U
6 mm²
Pružné, min. H05(07) V-K
0,5 mm²
Pružné, max. H05(07) V-K
6 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,5 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
6 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
6 mm²
Upínatelný vodič
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      1076980000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9025930000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        15 mm
    • Ajánlott érvéghüvely:
      9019140000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      9004060000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9025910000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      2,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019170000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0186100000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      4 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0244100000
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      9019200000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      6 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        14 mm
    • Ajánlott érvéghüvely:
      0533500000
    • Csupaszolási hossz:
      • névleges:
        12 mm
    • Ajánlott érvéghüvely:
      0191900000
Referenční text
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
38 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
38 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
34 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
34 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
1 000 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
800 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
6 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
8 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
8 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1, 420 A-rel
Povrchová vzdálenost, min.
12,7 mm
Vzdušná vzdálenost, min.
10,4 mm

UL 1059 névleges adatok

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
600 V
Jmenovité napětí (aplikační skupina C / UL 1059)
600 V
Jmenovité napětí (aplikační skupina D / UL 1059)
600 V
Jmenovitý proud (aplikační skupina B / UL 1059)
35 A
Jmenovitý proud (aplikační skupina C / UL 1059)
35 A
Jmenovitý proud (aplikační skupina D / UL 1059)
5 A
Průřez vodiče, AWG, min.
AWG 24
Průřez vodiče, AWG, max.
AWG 8
Odkaz na hodnoty pro schválení
Specifications are maximum values, details - see approval certificate.

Verpackungen

Balení
Box
Délka VPE
353 mm
Šířka VPE
137 mm
Výška VPE
61 mm

Technical data - hybrid

Pitch in mm (Signal)
3.81 mm
Pitch in inches (Signal)
0.15 inch
Počet pólů (signál)
6
L2 in mm
7,62 mm
L2 in inch
0,3 "
Počet řad (signál)
2
Materiál kontaktů (signál)
CuMg
Povrch kontaktů (signál)
ónozott
Layer structure of the plug contact (Signal)
1-3 µ Ni / 4-8 µ Sn
Rated voltage for overvoltage class/pollution severity level II/2 (Signal)
400 V
Rated voltage for overvoltage class/pollution severity level III/2 (Signal)
320 V
Rated voltage for overvoltage class/pollution severity level III/3 (Signal)
200 V
Rated impulse voltage for overvoltage class/pollution severity level II/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/2 (Signal)
4 kV
Rated impulse voltage for overvoltage class/pollution severity level III/3 (Signal)
4 kV
Short-time withstand current resistance (Signal)
3 x 1s mit 80 A
Névleges feszültség (B felhasználási csoport / CSA) (jel)
300 V
Névleges feszültség (C felhasználási csoport / CSA) (jel)
50 V
Névleges feszültség (D felhasználási csoport / CSA) (jel)
300 V
Névleges áram (B felhasználási csoport / CSA) (jel)
9 A
Névleges áram (C felhasználási csoport / CSA) (jel)
9 A
Névleges feszültség (D felhasználási csoport / CSA) (jel)
9 A
Průřez kabelových propojení AWG (signál)
AWG 24...AWG 16
Rated voltage (Use group B / UL 1059] (Signal)
300 V
Nennspannung (Use group C / UL 1059) (Signal)
50 V
Rated voltage (Use group D / UL 1059] (Signal)
300 V
Rated current (Use group B / UL 1059) (Signal)
5 A
Rated current (Use group C / UL 1059) (Signal)
5 A
Rated current (Use group D / UL 1059) (Signal)
5 A
Connector cross-section (Signal)
AWG 26...AWG 16

Csatlakoztatható vezetékek - hibrid

Clamping range, rated connection (Power)
0.5...10 mm²
Rozsah sevření, jmenovité připojení (signál)
0.2...1.5 mm²
Connector cross-section (Power)
AWG 24...AWG 8
Connector cross-section AWG (Signal)
AWG 26...AWG 16
solid, H05(07) V-U (Power)
0.5...10 mm²
solid, H05(07) V-U (Signal)
0.14...1.5 mm²
flexible, H05(07) V-K (Power)
0.5...6 mm²
flexibilní, H05(07) V-K (signál)
0.14...1.5 mm²
with wire-end ferrule with collar (Power)
0.5...6 mm²
s kabelovou koncovkou s objímkou, DIN 46 228/4 (signál)
0.25...1.5 mm²
s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (napájení)
0.5...6 mm²
s kabelovou koncovkou s objímkou, podle normy DIN 46 228/1 (signál)
0.25...1.5 mm²

Important note

IPC shoda
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Poznámky
  • A tápérintkezőkre vonatkozó műszaki adatok
  • Jelérintkezők műszaki adatai: 50 V / 5 A
  • További változatok külön kérésre
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • További pólusok külön kérésre
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
