BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX

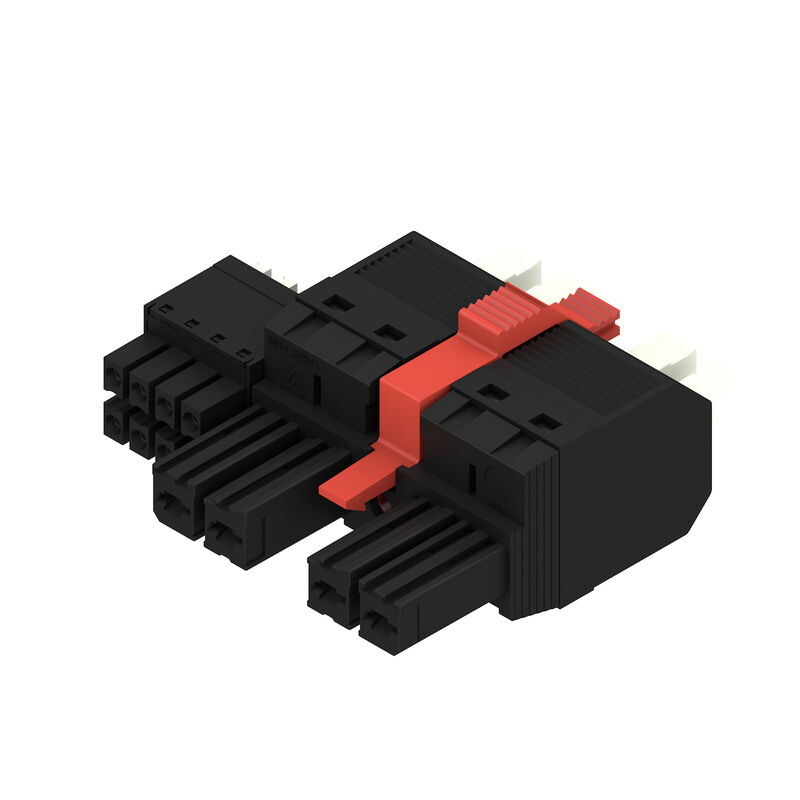

Illustration du produit
BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX

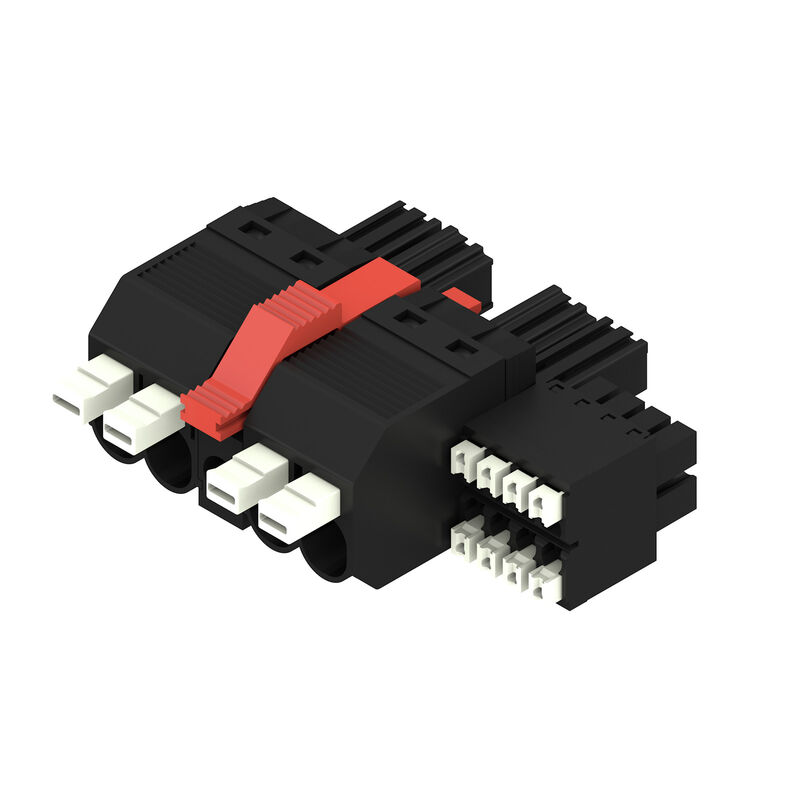

Illustration du produit
BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX
Dimensional drawing
BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX
Graph
BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX
Avantages produit
Single-handed operation
Automatic latching

BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX

Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte

Référence produit 2628920000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 5 Autres produits de la même gamme 27
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon UL 1059 Emballage Caractéristiques techniques Conducteurs raccordables - Hybride Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificat Nº (cURus)
E60693

Informations générales de commande

Version
Connecteur pour circuit imprimé, Connecteur femelle, 7.62 mm, Nombre de pôles: 4, 180°, PUSH IN avec actionneur, Plage de serrage, max. : 6 mm², Boîte
Référence
2628920000
Type
BVFL 7.62HP/04/180MF3 BCF/08R SN BK BX
GTIN (EAN)
4050118632934
Qté.
36 Pièce
Indices de produit
IEC: 1000 V / 38 A / 0.5 - 6 mm²
UL: 600 V / 35 A / AWG 24 - AWG 8
Emballage
Boîte

Dimensions et poids

Poids net
33,148 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres système

Famiglia prodotti
OMNIMATE Power - série BV/SV 7.62HP
Type de raccordement
Raccordement installation
Technique de raccordement de conducteurs
PUSH IN avec actionneur
Pas en mm (P)
7,62 mm
Pas en pouces (P)
0,3 "
Orientation de la sortie du conducteur
180°
Nombre de pôles
4
L1 en mm
30,48 mm
L1 en pouce
1,2 "
L2 in mm
11,43 mm
L2 en pouces
0,45 "
quantità di file
1
Numero di serie di poli
1
Sezione di dimensionamento
6 mm²
Protezione da contatto accidentale DIN VDE 57 106
protection doigt
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Resistenza di passaggio
4,50 mΩ
Codable
Oui
Longueur de dénudage
12 mm
Lame de tournevis
0,6 x 3,5
Cycles d'enfichage
25

Données des matériaux

Matériau isolant
PA GF
Couleur
noir
Tableau des couleurs (similaire)
RAL 9011
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
≥ 500
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Structure en couches du contact mâle
6...8 µm Sn brillant
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
125 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
125 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0,5 mm²
6 mm²
Rigide, min. H05(07) V-U
0,5 mm²
Rigide, max. H05(07) V-U
6 mm²
souple, min. H05(07) V-K
0,5 mm²
souple, max. H05(07) V-K
6 mm²
avec embout isolé DIN 46 228/4, min.
0,5 mm²
avec embout isolé DIN 46 228/4, max.
6 mm²
avec embout, DIN 46228 pt 1, min.
0,5 mm²
avec embout selon DIN 46 228/1, max.
6 mm²
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      1076980000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9025930000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        15 mm
    • Embout recommandé:
      9019140000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      9004060000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0,75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9025910000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      2,5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019170000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0186100000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      4 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0244100000
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      9019200000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        14 mm
    • Embout recommandé:
      0533500000
    • Longueur de dénudage:
      • nominal:
        12 mm
    • Embout recommandé:
      0191900000
Texte de réference
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
38 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
38 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
34 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
34 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
1 000 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
800 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
6 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
8 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
8 kV
Tenue aux courants de faible durée
3 x 1s mit 420 A
Espace libre, min.
10,4 mm
Ligne de fuite, min.
12,7 mm

Données nominales selon UL 1059

Institut (cURus)
CURUS
Certificat Nº (cURus)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
600 V
Tensione nominale (Gruppo C / UL 1059)
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Corrente nominale (Gruppo B / UL 1059)
35 A
Corrente nominale (Gruppo C / UL 1059)
35 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Sezione di collegamento cavo AWG, min.
AWG 24
Section de raccordement de câble AWG, max.
AWG 8
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage
Boîte
Longueur VPE
338 mm
Largeur VPE
130 mm
Altezza VPE
54 mm

Caractéristiques techniques

Pas en mm (Signal)
3.81 mm
Pas en pouces (Signal)
0.15 inch
Número de polos (Señal)
8
L2 in mm
11,43 mm
L2 en pouces
0,45 "
Nombre de rangées (Signal)
2
Contact material (Signal)
CuMg
Surface du contact (Signal)
étamé
Structure en couches du contact mâle (Signal)
1-3 µ Ni / 4-8 µ Sn
Tension nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
400 V
Tension nominale pour classe de surtension / degré de pollution niveau III/2 (Signal)
320 V
Tension nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
200 V
Tension de choc nominale pour classe de surtension / degré de pollution niveau II/2 (Signal)
4 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/2 (Signal)
4 kV
Tension de choc nominale pour classe de surtension / degré de pollution niveau III/3 (Signal)
4 kV
Résistance courant de crête (Signal)
3 x 1s mit 80 A
Tension nominale (groupe d'utilisation B / CSA) (Signal)
300 V
Tension nominale (groupe d'utilisation C / CSA) (Signal)
50 V
Tension nominale (groupe d'utilisation D / CSA) (Signal)
300 V
Courant nominal (groupe d'utilisation B / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation C / CSA) (Signal)
9 A
Courant nominal (groupe d'utilisation D / CSA) (Signal)
9 A
Section des conducteurs AWG (Signal)
AWG 24...AWG 16
Tension nominale (groupe d'utilisation B / UL 1059) (Signal)
300 V
Tension nominale (groupe d'utilisation C / UL 1059) (Signal)
50 V
Tension nominale (groupe d'utilisation D / UL 1059) (Signal)
300 V
Courant nominal (groupe d'utilisation B / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation C / UL 1059) (Signal)
5 A
Courant nominal (groupe d'utilisation D / UL 1059) (Signal)
5 A
Section du connecteur (Signal)
AWG 26...AWG 16

Conducteurs raccordables - Hybride

Plage de raccordement, raccordement nominal
0.5...10 mm²
Clamping range, rated connection (Signal)
0.2...1.5 mm²
Section du connecteur AWG
AWG 24...AWG 8
Section du connecteur AWG
AWG 26...AWG 16
rigide, H05(07) V-U
0.5...10 mm²
rigide, H05(07) V-U
0.14...1.5 mm²
souple, H05(07) V-K
0.5...6 mm²
flexible, H05(07) V-K (Signal)
0.14...1.5 mm²
avec embout à collier, DIN 46 228/4
0.5...6 mm²
avec embout à collier, DIN 46 228/4
0.25...1.5 mm²
avec embout, selon DIN 46 228/1
0.5...6 mm²
avec embout, selon DIN 46 228/1
0.25...1.5 mm²

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Les caractéristiques techniques portent sur les contacts de puissance
• Caractéristiques électriques des contacts de signalisation : 50 V / 5 A, longueur de dénudage 8 mm
• Autres variantes sur demande
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Combinaisons de pôles supplémentaires sur demande
• Conformément à la norme IEC 61984, les connecteurs OMNIMATE sont des connecteurs sans capacité de rupture (COC). Pendant l'utilisation désignée, les connecteurs ne peuvent pas être enclenchés ou dégagés lorsqu'ils sont sous tension ou sous chargement
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-03-02
ECLASS 15.0
27-46-03-02
