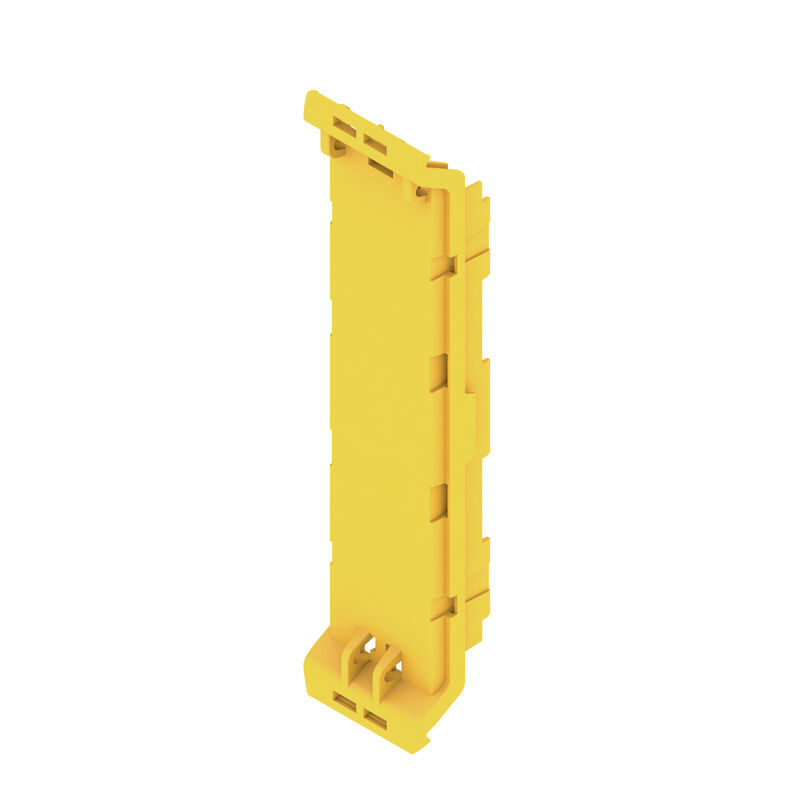

製品イメージ
CH20M22 F TYL 2083

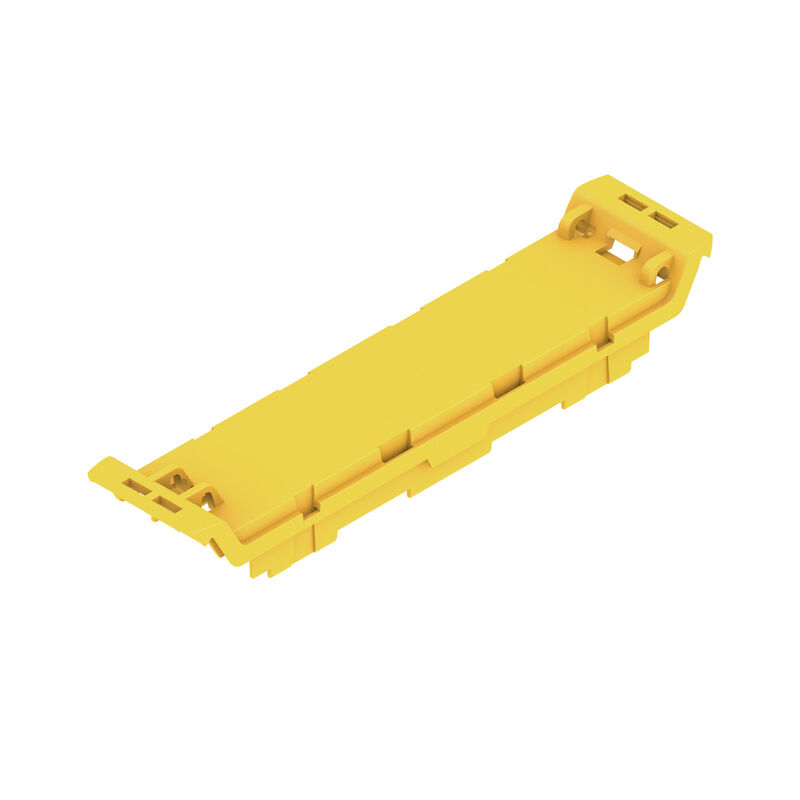

製品イメージ
CH20M22 F TYL 2083
寸法図

CH20M22 F TYL 2083

前面要素, OMNIMATEハウジング – シリーズCH20M トラフィックイエロー, 前面要素, フリップカバーの用意を含む, 幅: 22.5 mm

商品番号 1350230000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
対照製品 2 関連製品 6
一般注文データ 寸法と重量 温度 環境製品コンプライアンス 材質データ 一般データ コンポーネントプロパティ 個別化オプション 分類 承認

一般注文データ

バージョン
前面要素, OMNIMATEハウジング – シリーズCH20M トラフィックイエロー, 前面要素, フリップカバーの用意を含む, 幅: 22.5 mm
注文番号
1350230000
種別
CH20M22 F TYL 2083
GTIN (EAN)
4050118154290
数量
50  items

寸法と重量

深さ
15.5  mm
奥行き（インチ）
0.61  inch
高さ
100  mm
高さ（インチ）
3.937  inch
幅
22.5  mm
幅（インチ）
0.886  inch
正味重量
2.26  g

温度

周囲温度
-25 °C…85 °C
動作温度範囲
-40...120 ℃
湿度
相対湿度： 5～93%、Tu = 40℃、結露なし

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

材質データ

UL 94 可燃性等級
V-0
材質
プラスチック
比較追跡指数（CTI）
600 ≤ CTI
絶縁材
PA 66 GF 30
絶縁材グループ
I
表面仕上
未処理

一般データ

カラーチャート（類似）
RAL 1023
保護度合い
IP20がインストール済み
封止オプション
いいえ
色
トラフィックイエロー

コンポーネントプロパティ

フリップカバー取り付け可能
はい
マーカー一体化可能
いいえ

個別化オプション

お客様固有のカットアウトが可能
はい
お客様固有のラベル付けが可能
はい
交互の色
要望により特注対応あり
処理の可能性
レーザー加工
加工
顧客固有の注文プロセス
ダウンロードのガイドラインを参照してください

分類

ETIM 7.0
EC001031
ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 11.0
27-18-27-92
ECLASS 12.0
27-18-27-92
ECLASS 13.0
27-19-06-03
ECLASS 14.0
27-19-06-03
ECLASS 15.0
27-19-06-03

承認

ROHS
適合
