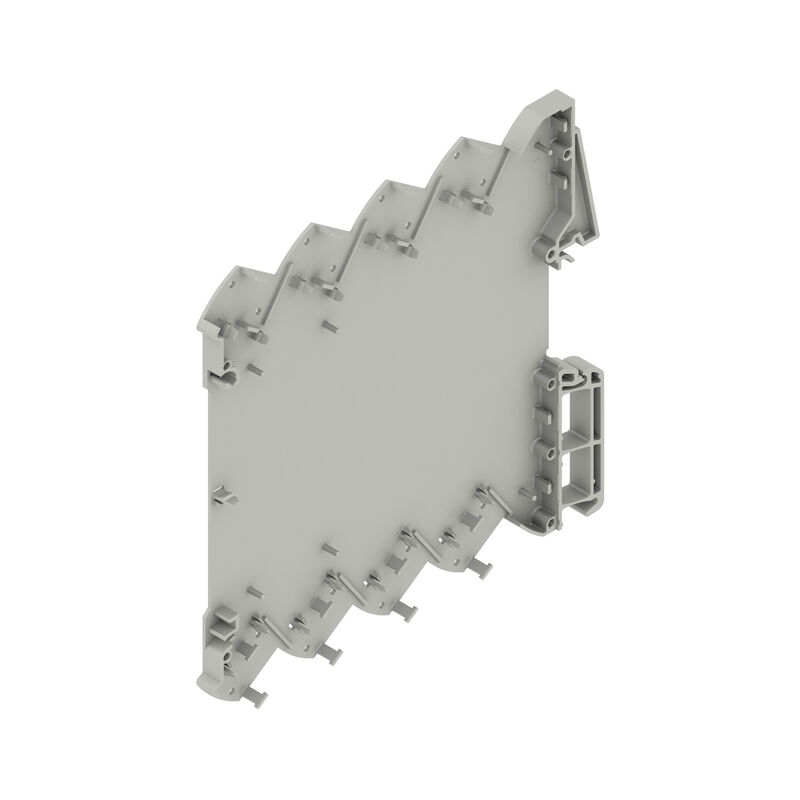

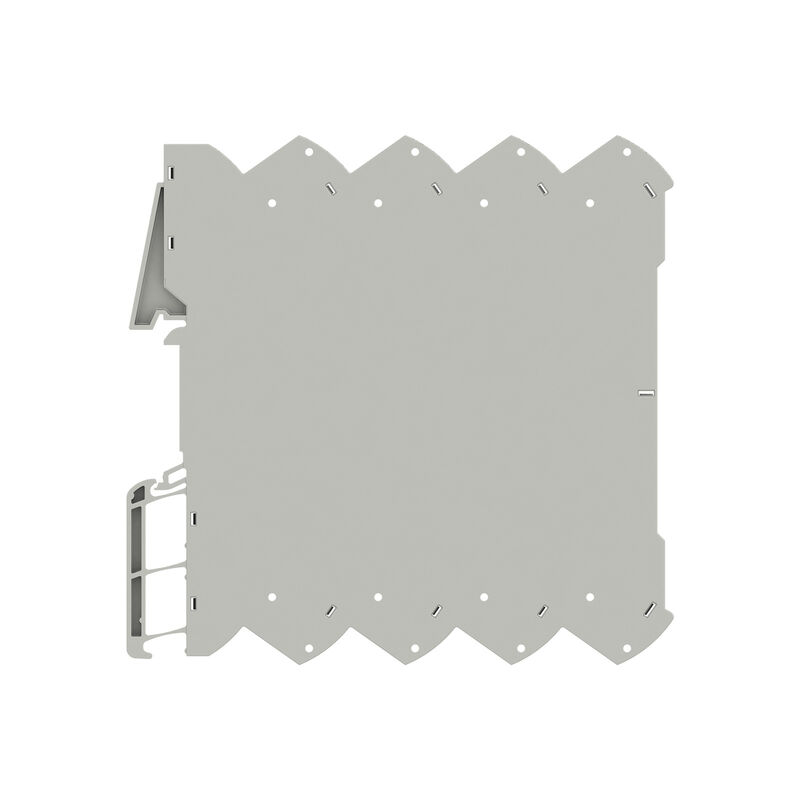

Obrázek výrobku
CH20M6 BP 4P-4P BUS AGY LF 1 1293807

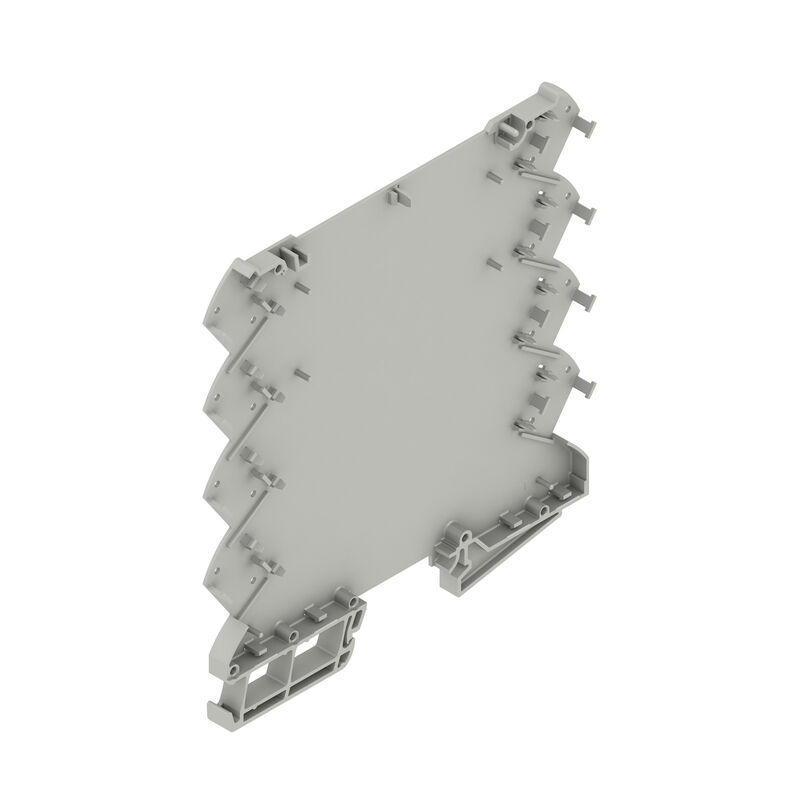

Obrázek výrobku
CH20M6 BP 4P-4P BUS AGY LF 1 1293807

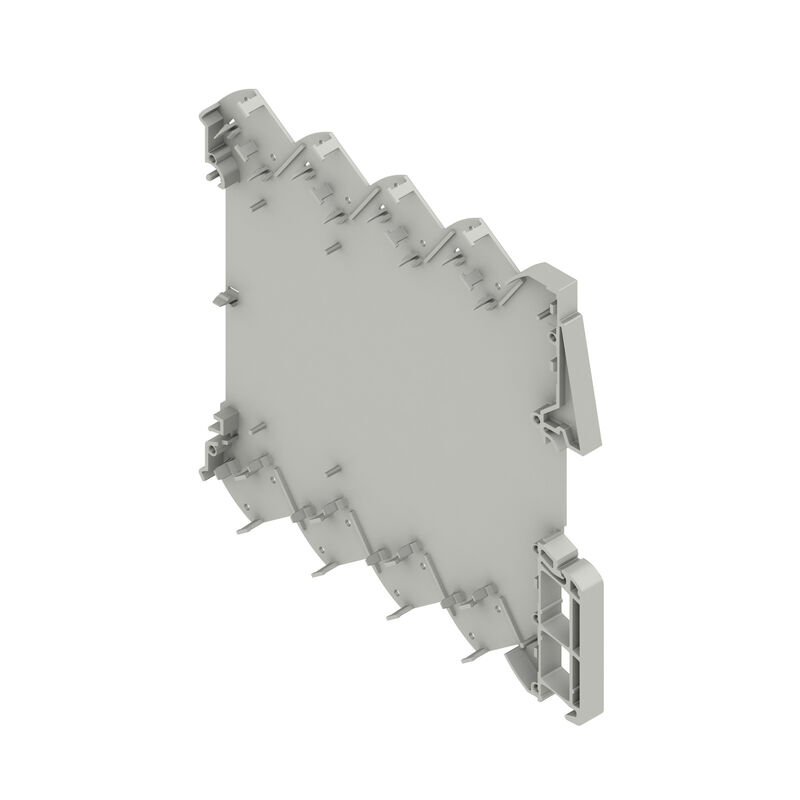

Obrázek výrobku
CH20M6 BP 4P-4P BUS AGY LF 1 1293807
Výhoda produktu
Základní prvek včetně výřezu BUS
CH20M6 BP 4P-4P BUS AGY LF 1 1293807
Rozměrový výkres

CH20M6 BP 4P-4P BUS AGY LF 1 1293807

Modulární kryt, OMNIMATE Kryt - řada CH20M Achátově šedá, Základna skříně, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 6.1 mm

ID výrobku 2771420000
Otevřít v konfigurátoru
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 4 Protikusy 3 Příbuzné výrobky 3
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Údaje o materiálu Общие данные Vlastnosti sestavy Mechanické testy Vlastnosti komponenty Typ konstrukce - požadavky IN Individualization options Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Verze
Modulární kryt, OMNIMATE Kryt - řada CH20M Achátově šedá, Základna skříně, Vyhloubení v oblasti patky pro kontakt s BUS, Šířka: 6.1 mm
Číslo objednávky
2771420000
Typ
CH20M6 BP 4P-4P BUS AGY LF 1 1293807
GTIN (EAN)
4064675032151
Množství
50 ks

Rozměry a hmotnosti

Hloubka
114,3 mm
Hloubka (v palcích)
4,5 inch
Výška
110,7 mm
Výška (v palcích)
4,358 inch
Šířka
6,1 mm
Šířka (v palcích)
0,24 inch
Čistá hmotnost
1,76 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Údaje o materiálu

Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
II
Material básico
Plast
Materiales aislantes
PBT
Superficie
neošetřené
Índice de resistencia al encaminamiento eléctrico (CTI)
400 ≤ CTI < 600

Общие данные

Capacidad de sellado
Nej
Carril de montaje
TS 35
Carta de colores (similar)
RAL 7038
Color
Achátově šedá
Tipo de protección
IP20 v instalovaném stavu

Vlastnosti sestavy

PCB 개수, 최대
1
Csatlakozás szintek száma, max.
8
Number of poles, max.
8
Altura de los componentes en la placa de circuitos impresos, máx.
3,5 mm
Typ sestavy desky plošných spojů
jednostranný

Mechanické testy

Podle normy
DIN EN 61373:1999 (nárazy a vibrace)
Condizioni di prova
dodatečná hmotnost 50 g na DPS
s koncovými držáky WEW 35/1 (1059000000)
Čtyři pouzdra instalovaná v řadě
Osvědčené osy
X
Y
Z
Shock test
  • Obecné testovací rady:
    Všechny mechanické testy byly vyzkoušeny na vzorovém nastavení nebo z pohledu závislé regulace. Uvedené výsledky nenahrazují příslušné schvalovací testy. Jsou to jen orientační hodnoty.
  • Zkušební kategorie:
    1
  • Počet nárazů na osu:
    3in pozitivní a negativní směr
  • Trvání nárazu:
    30 ms
  • Zrychlení horizontální:
    50 m/s²
  • Zrychlení vertikální:
    50 m/s²
  • Zrychlení podélné:
    50 m/s²
Vibrační test
  • Zkušební kategorie:
    1B
  • Trvání zkoušky:
    5 hodin na osu
  • Efektivní zrychlení:
    7,9 m/s²

Vlastnosti komponenty

Cut out in clip-on foot area as preperation for
Sběrnicový kontakt není součástí!
Number of connection levels, max.
8

Typ konstrukce - požadavky IN

PCB thickness
0,8 mm
Tolerance for the PCB shape
±0.1 mm
Tolerance of circuit board thickness
±0.1 mm

Individualization options

Alternativní barvy
Дополнительно – по запросу
Možná vyříznutí na míru
Ano
Možná značení na míru
Ano
Proces objednávky specifický pro zákazníka
Viz pokyny pod zátěžemi

Klasifikace

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-06-01
ECLASS 15.0
27-19-06-01
