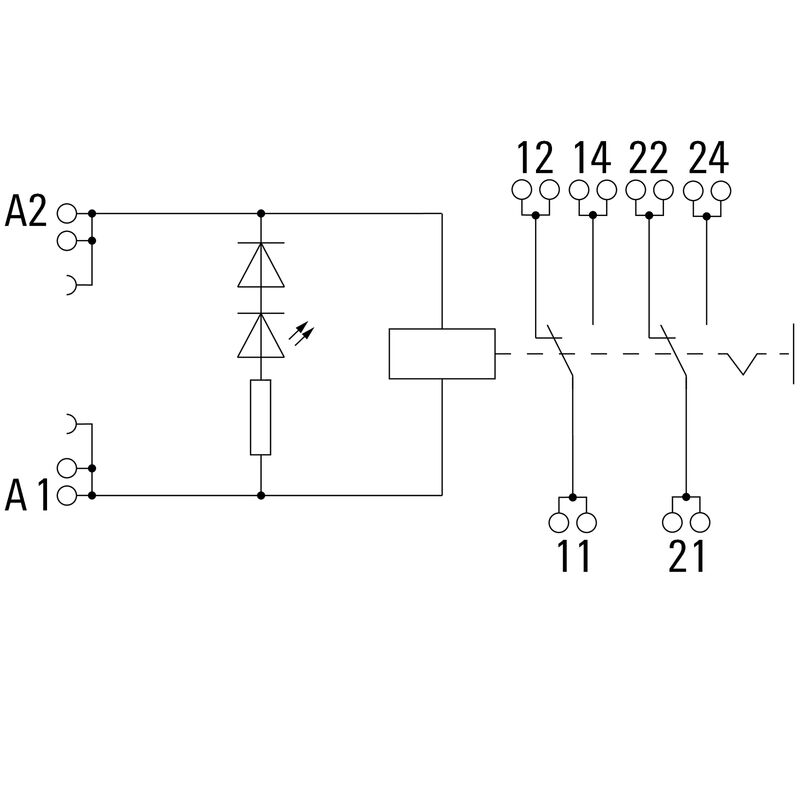

Schema elettrico
CRIKIT P 230VAC 2CO L/PB
Graph
CRIKIT P 230VAC 2CO L/PB
Graph
CRIKIT P 230VAC 2CO L/PB
Graph
CRIKIT P 230VAC 2CO L/PB
Dimensional drawing
CRIKIT P 230VAC 2CO L/PB
Miscellaneous
CRIKIT P 230VAC 2CO L/PB
Miscellaneous
CRIKIT P 230VAC 2CO L/PB
Miscellaneous

CRIKIT P 230VAC 2CO L/PB

CUBESERIES, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 230 V AC, Corrente permanente: 8 A, PUSH IN, Tasto di prova disponibile: Sì

N. articolo 3137430000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 14 Componenti singoli 4 Prodotti correlati 6
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto lato di comando Lato di carico Dati generali Cordinazione di isolamento Dati di collegamento Classificazioni

Omologazioni

ROHS
Conforme

Dati generali per l’ordinazione

Versione
CUBESERIES, Numero di contatti: 2, Contatto di scambio AgNi, Tensione nominale: 230 V AC, Corrente permanente: 8 A, PUSH IN, Tasto di prova disponibile: Sì
N. d’ordine
3137430000
Tipo
CRIKIT P 230VAC 2CO L/PB
GTIN (EAN)
4099987361897
CPZ
10  Pezzo

Dimensioni e pesi

Profondità
72,5  mm
Profondità (pollici)
2,854  inch
Posizione verticale
97  mm
Altezza (pollici)
3,819  inch
Larghezza
15,9  mm
Larghezza (pollici)
0,626  inch
Peso netto
67  g

Temperature

Temperatura ambiente
-40 °C…70 °C

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

lato di comando

Tensione nominale
230 V AC
Corrente nominale AC
5.7 mA
Potenza nominale
1.29 VA
Resistenza della bobina
38500 Ω ± 10 %
Indicatore di stato
LED verde
La tensione bobina del relè sostituivo devia dalla tensione pilota di dimensionamento
No
Tensione bobina del relè sostitutivo
230 V AC

Lato di carico

Tensione di commutazione nominale
250 V AC
Corrente permanente
8 A
Max. frequenza di commutazione con carico nominale
0,1  Hz
Tensione di commutazion AC, max.
250  V
Tensione di commutazion DC, max.
250  V
Potenza di commutazione min.
10 mA @ 12 V
100 mA @ 5 V
Potenza di commutazione AC (ohmica), max.
2000 VA
Potenza di commutazione DC (ohmica), max.
192 W @ 24 V
Ritardo all'inserzione
≤ 12 ms
Ritardo alla disinserzione
≤ 20 ms
Tipo di contatto
2 Contatto di scambio (AgNi)
Durata meccanica
1 x 106 switching cycles

Dati generali

Altitudine di esercizio
≤ 2000 m
sopra il livello del mare
Guida equipaggiata
TS 35
Tasto di prova disponibile
Sì
Versione del tasto di prova
Blocco pulsante di test
Pulsante di test temporaneo
Indicatore di posizione dell'interruttore meccanico
Sì
Colori
nero
Componente classe d’infiammabilità UL94
  • Componente:
    Presa per spina
  • Classe d’infiammabilità UL94:
    V-0
  • Componente:
    Coperchio relè
  • Classe d’infiammabilità UL94:
    V-2

Cordinazione di isolamento

Classe di sovratensione
II
Rigidità dielettrica lato comando - lato di carico
5 kVeff / 1min
Rigidità dielettrica dei contatti adiacenti
3 KVeff / 1 min.
Rigidità dielettrica rispetto alla guida di supporto
4 kVeff / 1 min.
Tensione impulsiva massima
4 kV (1,2/50 µs)
Grado di protezione
IP20

Dati di collegamento

Tecnica di collegamento cavi
PUSH IN
Lunghezza di spellatura, collegamento di dimensionamento
8  mm
Campo di serraggio, collegamento di dimensionamento
1,5  mm²
Campo di sezioni, min.
0,5  mm²
Campo di sezioni, max.
1,5  mm²
Sezione di collegamento cavo, rigido, min.
0,5  mm²
Sezione di collegamento cavo, rigido, max.
1,5  mm²
Sezione di collegamento cavo, rigido, min. (AWG)
AWG 20
Sezione di collegamento cavo, rigido, max. (AWG)
AWG 16
Sezione di collegamento cavo, flessibile, AEH (DIN 46228-1), max.
1,5  mm²
Dimensione lama
0,6 x 3,5 mm

Classificazioni

ETIM 6.0
EC001437
ETIM 7.0
EC001437
ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-16-01
ECLASS 9.1
27-37-16-01
ECLASS 10.0
27-37-16-01
ECLASS 11.0
27-37-16-01
ECLASS 12.0
27-37-16-01
ECLASS 13.0
27-37-16-01
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
