Caratteristiche

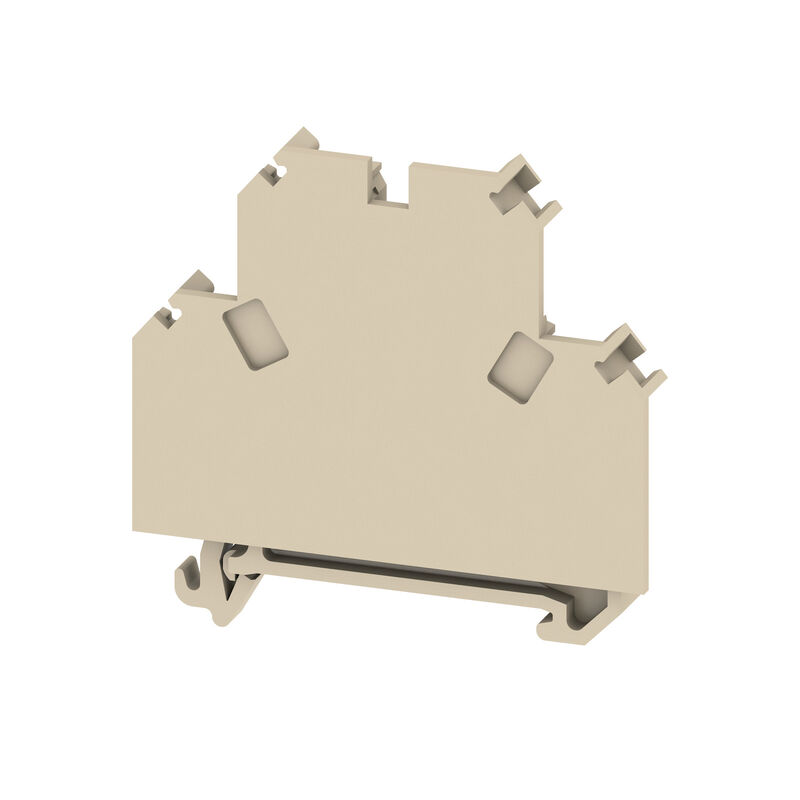

| Versione | Morsetto componibile a più piani, Collegamento a vite, beige / giallo, 4 mm², 800 V, Numero di collegamenti: 4, Numero di piani: 2, TS 35, V-2 |
| N. d’ordine | 1572700000 |
| Tipo | DK 4/35/800V |
| GTIN (EAN) | 4008190076276 |
| CPZ | 50 Pezzo |
| Prodotto alternativo | [1041910000](~/p/1041910000) |
| Profondità | 60,5 mm |
| Profondità (pollici) | 2,382 inch |
| 54 mm | |
| Altezza (pollici) | 2,126 inch |
| Larghezza | 6,1 mm |
| Larghezza (pollici) | 0,24 inch |
| Peso netto | 14,626 g |
| Temperatura di magazzinaggio | -25 °C...55 °C |
| Temperatura ambiente | -5 °C…40 °C |
| Temperatura d'esercizio continuo, min. | -50 °C |
| Temperatura d'esercizio continuo, max. | 100 °C |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Materiale | PA 66 |
| Colori | beige / giallo |
| Classe d'infiammabilità UL 94 | V-2 |
| Versione |
Collegamento a vite
per collegamento trasversale avvitabile aperto da un lato |
| Piastra terminale (necessaria) | Sì |
| Numero di potenziali | 2 |
| Numero di piani | 2 |
| Numero dei punti di serraggio per piano | 2 |
| Numero di potenziali per piano | 1 |
| Piani ponticellati internamente | No |
| Collegamento PE | No |
| Guida | TS 35 |
| Funzione N | No |
| Funzione PE | No |
| Funzione PEN | No |
| Esecuzione a prova di esplosione | No |
| Tipo di montaggio | innestabile |
| Tipo di collegamento, ulteriore collegamento | Collegamento a vite |
| Campo di sezioni, max. | 4 mm² |
| Campo di sezioni, min. | 1,5 mm² |
| Direzione di collegamento | laterale |
| Lunghezza di spellatura | 9 mm |
| Numero di collegamenti | 4 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min. | 0,5 mm² |
| Sezione di collegamento cavo, flessibile, max. | 4 mm² |
| Sezione di collegamento cavo, flessibile, min. | 0,5 mm² |
| Sezione di collegamento cavo, nucleo rigido, max. | 6 mm² |
| Sezione di collegamento cavo, nucleo rigido, min. | 0,5 mm² |
| Sezione di collegamento, semirigida, max. | 4 mm² |
| Sezione di collegamento, semirigida, min. | 0,5 mm² |
| Tipo di collegamento | Collegamento a vite |
| Tipo di collegamento 2 | Collegamento a vite |
| Guida | TS 35 |
| Norme | IEC 60947-7-1 |
| Sezione di collegamento cavo AWG, max. | AWG 12 |
| Sezione di collegamento cavo AWG, min. | AWG 26 |
| Sezione di dimensionamento | 4 mm² |
| Tensione nominale | 800 V |
| Tensione DC nominale | 800 V |
| Corrente nominale | 32 A |
| Corrente con conduttore max. | 32 A |
| Norme | IEC 60947-7-1 |
| Resistenza di passaggio conforme a IEC 60947-7-x | 1 mΩ |
| Potenza dissipata secondo IEC 60947-7-x | 1,02 W |
| Corrente Gr C (UR) | 27 A |
| Grandezza conduttore Factory wiring max (UR) | 12 AWG |
| Grandezza conduttore Factory wiring min (UR) | 26 AWG |
| Grandezza conduttore Field wiring max (UR) | 12 AWG |
| Grandezza conduttore Field wiring min (UR) | 22 AWG |
| N° certificato (UR) | E60693 |
| Tensione Gr C (UR) | 600 V |
| Omologazione/Certificato/Documento di conformità | [UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284523) |
| Documentazione utente | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Cataloghi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-02 |
| ECLASS 14.0 | 27-25-01-02 |
| Omologazioni |    |
| ROHS | Conforme |
| UL File Number Search | [Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html) |
| N° certificato (UR) | E60693 |
Accessori
-
N. articolo:0535200000Confezione:10 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 75, Passo in mm (P): 6.00, Isolato: No, Larghezza: 0.8 mm
-
N. articolo:0526400000Confezione:10 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 75, Passo in mm (P): 6.00, Isolato: No, Larghezza: 0.8 mm
-
N. articolo:0336400000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 2, Passo in mm (P): 6.10, Isolato: No, Larghezza: 11.1 mm
-
N. articolo:0336500000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 3, Passo in mm (P): 6.10, Isolato: No, Larghezza: 17.2 mm
-
N. articolo:0368600000Confezione:20 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 10, Passo in mm (P): 6.10, Isolato: No, Larghezza: 59.9 mm
-
N. articolo:0336600000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 24 A, Numero di poli: 4, Passo in mm (P): 6.10, Isolato: No, Larghezza: 23.3 mm
-
N. articolo:0190260000Confezione:100 Pezzo
Separatore (Morsetto), PA 66, beige, Temperatura d'esercizio continuo, max.: 100 °C
-
N. articolo:1011320000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, bianco
-
N. articolo:0482800000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 3, Passo in mm (P): 6.00, Isolato: Sì, Larghezza: 3 mm
-
N. articolo:0482900000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 4, Passo in mm (P): 6.00, Isolato: Sì, Larghezza: 3 mm
-
N. articolo:0482700000Confezione:50 Pezzo
Collegamento trasversale (Morsetto), se avvitato, grigio, 27 A, Numero di poli: 2, Passo in mm (P): 6.00, Isolato: Sì, Larghezza: 3 mm
-
N. articolo:1238280000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, giallo
-
N. articolo:1238290000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, blu
-
N. articolo:1238330000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, grigio
-
N. articolo:1238310000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, verde
-
N. articolo:1912090000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, arancione
-
N. articolo:1609820000Confezione:1000 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, bianco
-
N. articolo:0266800000Confezione:100 Pezzo
Vite di fissaggio (Morsetto), 2.50 mm, Profondità: 3.8 mm, Larghezza: 4.5 mm, Posizione verticale: 14 mm
-
N. articolo:0359000000Confezione:100 Pezzo
Staffa di serraggio, Vite di montaggio, acciaio
-
-
-
-
N. articolo:0359260000Confezione:20 Pezzo
Piastra terminale per morsetti, beige, Posizione verticale: 50 mm, Larghezza: 1.5 mm, V-2, PA 66, bloccabile: Sì
-
N. articolo:0359280000Confezione:20 Pezzo
Piastra terminale per morsetti, blu, Posizione verticale: 50 mm, Larghezza: 1.5 mm, V-2, PA 66, bloccabile: Sì
-
N. articolo:0438560000Confezione:20 Pezzo
Piastra terminale per morsetti, beige, Posizione verticale: 51 mm, Larghezza: 1.5 mm, V-2, PA 66, bloccabile: Sì
-
N. articolo:1058800000Confezione:20 Pezzo
Pareti di separazione (Morsetto), Beige scuro, Posizione verticale: 86 mm, Larghezza: 3 mm, V-0, Wemid
-
N. articolo:2007120000Confezione:600 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Weidmueller, bianco
-
N. articolo:0383560000Confezione:50 Pezzo
Terminale di fissaggio, beige, TS 35, V-2, Wemid, Larghezza: 8.5 mm, 100 °C
-
N. articolo:1609830000Confezione:200 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, su richiesta cliente
-
N. articolo:1038650000Confezione:200 Pezzo
Dekafix, Terminal marker, 5 x 6 mm, Passo in mm (P): 6.00 Weidmueller, su richiesta cliente
-
-
N. articolo:0206160000Confezione:50 Pezzo
Terminale di fissaggio, beige, TS 32, V-0, Wemid, Larghezza: 9 mm, 100 °C
