DURA MAX DC UPS 24V 40A

DURA MAX DC UPS 24V 40A

Unité de commande USV, 24 V

Référence produit 2934970000
Fiche technique Soutien à l'ingénierie Support logiciel Téléchargements de produits
Accessoires 2 Autres produits de la même gamme 6
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Module de batterie inbyggd batteriladdare Operační rozhraní a řídicí vstupy Entrée Sortie Données générales PA52_4 EMV / udar / wibracja Coordination de l'isolation Sécurité électrique (normes appliquées) Données de connexion (entrée) Données de connexion (sortie) Caractéristiques de raccordement (signal) Signalisation PA52_7 Classifications

Agréments

인증
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E258476
인증 번호 (cULusEX)
E470829

Informations générales de commande

버전

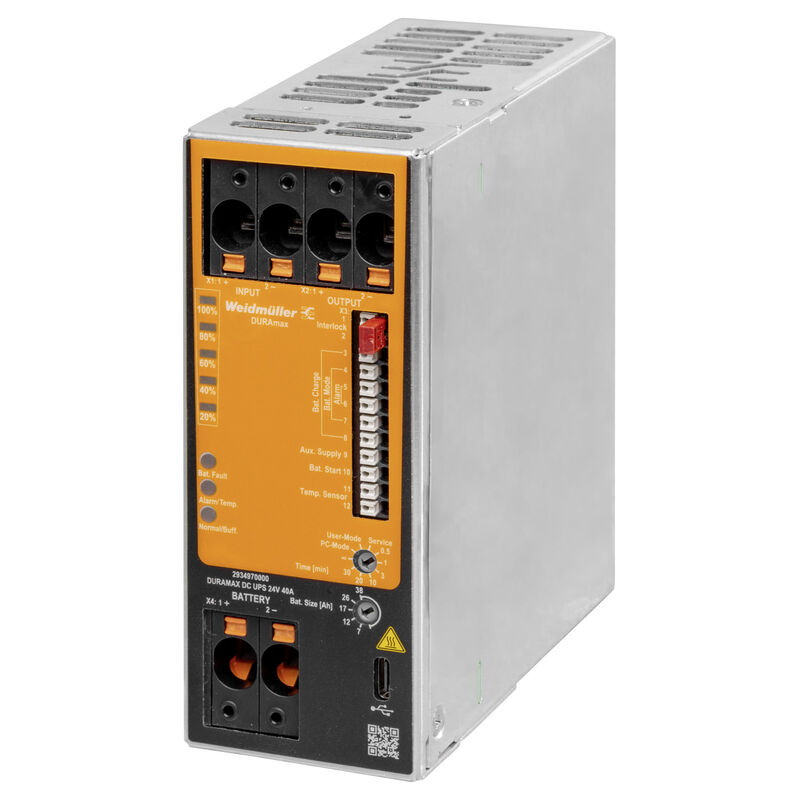

Unité de commande USV, 24 V
주문 번호
2934970000
유형
DURA MAX DC UPS 24V 40A
GTIN(EAN)
4099986684119
Qté.
1 Pièce

Dimensions et poids

깊이
125 mm
Profondeur (pouces)
4,921 inch
높이
130 mm
Hauteur (pouces)
5,118 inch
너비
50 mm
Largeur (pouces)
1,968 inch
Poids net
695 g

Températures

보관 온도
-40 °C...85 °C
작동 온도
-25 °C...70 °C
Humidité
5...95 % (sans condensation)

Conformité environnementale du produit

RoHS 준수 상태
Conforme avec exemption
RoHS 면제(해당되거나 알려진 경우)
7a, 7cI
REACH SVHC
Lead 7439-92-1
Diboron trioxide 1303-86-2
Lead monoxide 1317-36-8
SCIP
596c610a-7280-4711-937f-d77f7dbaa5e7

Module de batterie

Nominal voltage
24 V

inbyggd batteriladdare

Battery availability test
toutes les minutes
Charging voltage (temperature compensated)
27, 48 V à 20°C
Función de carga
Caractéristique IU
Temperature coefficient
- 48 mV / °C

Operační rozhraní a řídicí vstupy

Selector switch buffer times
0,5 min
1 min
3 min
10 min
20 min
30 min
Service
Sensore termico
NTC 100 kΩ
Separazione a distanza (Interlock)
Igen
セレクタスイッチバッテリ
3,4 Ah
7 Ah
12 Ah
17 Ah
26 Ah
38 Ah

Entrée

DC 입력 전압 범위
18…30 V DC
DC 전류 소비량
<0,2 A @ pas de charge
와이어 결선 방식
PUSH IN
유입 전류 제한
<52 A
입력 전류
≤48 A
입력 퓨즈(내부)
Oui
정격 입력 전압
24 V DC

Sortie

Battery charging current
0.5 A (3.4 AH)
Ochrona przed napięciem zwrotnym
Oui
Output current, max.
40 A
Output voltage type
DC
Output voltage, max.
29,5 V
Output voltage, min.
17,5 V
Overload protection
Oui
Sonda temperatury
NTC 100 kΩ
Temperature coefficient
- 48 mV / °C
Wire connection method
PUSH IN
병렬 결선 옵션
oui, max. 2
정격 출력 전압
24 V DC
출력 전력
960 W

Données générales

MTBF
  • Durée de fonctionnement (heures), min.:
    500.000 h
  • Température ambiante:
    25 °C
  • Tension d'entrée:
    24 V
  • Cycle de service:
    100 %
단락 보호
Oui
무게
700 g
버퍼 시간
En fonction de la batterie raccordée
보관 매체
3,4 Ah
7 Ah
12 Ah
17 Ah
Sélectionnable avec interrupteur rotatif
보호 등급
IP20
부하의 역전압으로부터 보호
≤ 35 V DC
서지 전압 범주
III
습도
5...95 % (sans condensation)
장착 위치, 설치 알림
Sur le rail de montage TS 35, dégagement de 50 mm au-dessus et en dessous pour l'alimentation en air libre.
전력 손실
<10 W
클립인 풋
Métal
하우징 버전
Métal, résistant à la corrosion
효율성
> 98%

PA52_4 EMV / udar / wibracja

Badanie odporności na zakłócenia według
EN 61000-4-2 (ESD)/EN 61000-4-3 and EN 61000-4-8 (fields)/EN 61000-4-4 (burst)/EN 61000-4-5 (surge)/EN 61000-4-6 (conducted)/EN 61000-4-11 (dips)
Emisja zakłóceń zgodnie z wymaganiami EN 55032
Classe B
Odporność na wibracje IEC 60068-2-6
2,3 g
4 g
Wytrzymałość udarowa IEC 60068-2-27
30 g en todas las direcciones

Coordination de l'isolation

보호 등급
III
서지 전압 범주
III
오염 심각도
2
절연 전압
1 kV DC

Sécurité électrique (normes appliquées)

Elektryczne wyposażenie maszyn
selon EN60204
Transformatory ochronne do zasilaczy impulsowych
According to EN 61558-2-16
Wyposażenie w elektroniczne środki eksploatacyjne
Acc. to EN50178

Données de connexion (entrée)

Przekrój przyłącza przewodu, AWG/kcmil , max.
6 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
8 AWG
Przekrój przyłącza przewodu, elastyczny , max.
16 mm²
Przekrój przyłącza przewodu, elastyczny , min.
10 mm²
Przekrój przyłącza przewodu, sztywny , max.
16 mm²
Przekrój przyłącza przewodu, sztywny , min.
10 mm²
Zabezpieczenie przez pomieszaniem biegunów
Tak

Données de connexion (sortie)

Przekrój przyłącza przewodu, AWG/kcmil , max.
6 AWG
Przekrój przyłącza przewodu, AWG/kcmil , min.
8 AWG
Przekrój przyłącza przewodu, elastyczny , max.
16 mm²
Przekrój przyłącza przewodu, elastyczny , min.
10 mm²
Przekrój przyłącza przewodu, stywny , max.
16 mm²
Przekrój przyłącza przewodu, sztywny , min.
10 mm²
Zabezpieczenie przez pomieszaniem biegunów
Igen

Caractéristiques de raccordement (signal)

와이어 결선 단면적, 연질(신호), 최대
1,5 mm²
와이어 결선 단면적, 연질(신호), 최소
0,2 mm²
와이어 결선 방식
PUSH IN
와이어 단면적, AWG/kcmil , 최대
16
와이어 단면적, AWG/kcmil , 최소
25 mm²
와이어 단면적, 솔리드 , 최대
1,5 mm²
와이어 단면적, 솔리드 , 최소
0,2 mm²

Signalisation PA52_7

상태 표시기
LED verte : mode normal
LED jaune : alarme / défaillance du capteur de température
LED verte clignotante : mode de tampon
LED rouge : défaut de la batterie
LED éteinte : aucune erreur
유동 접점
Oui

Classifications

ETIM 8.0
EC002850
ETIM 9.0
EC002850
ETIM 10.0
EC002850
ECLASS 14.0
27-04-06-92
ECLASS 15.0
27-04-06-92
