FC10 PN/12A S1 B BX

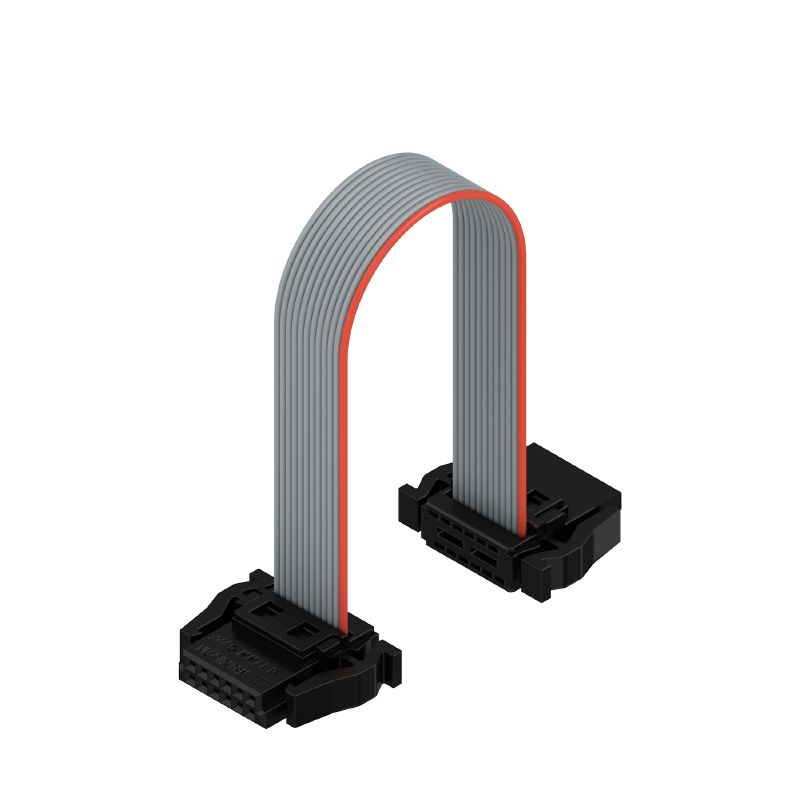

Product image
FC10 PN/12A S1 B BX

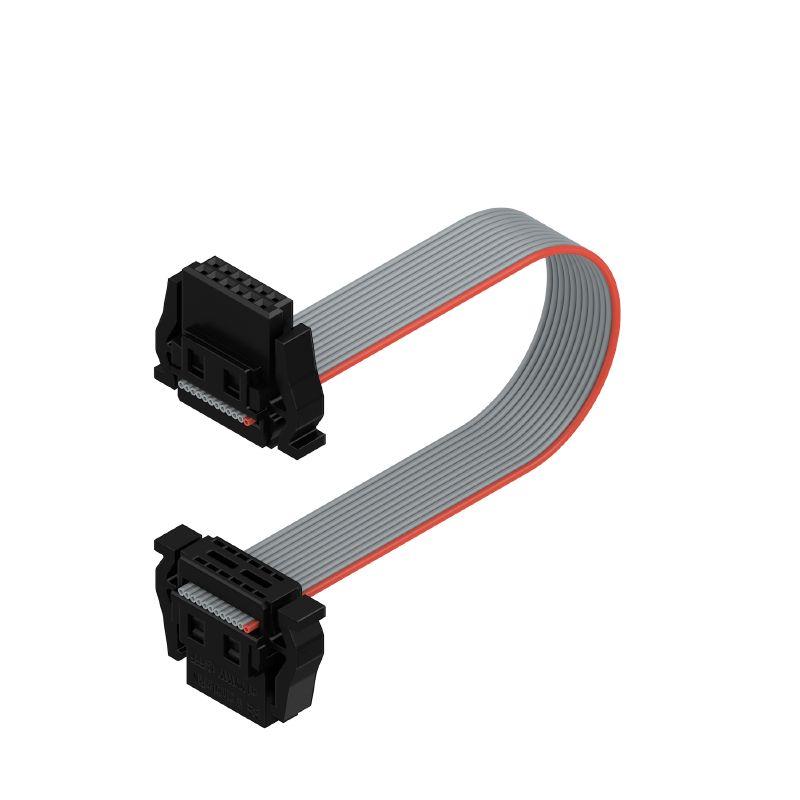

Product image
FC10 PN/12A S1 B BX
FC10 PN/12A S1 B BX
FC10 PN/12A S1 B BX

FC10 PN/12A S1 B BX

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1798671600000)/

Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 12, Box

Art.-Nr. 2826880000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 27
Approvals Dati generali per l’ordinazione Mått och vikter Conformità ambientale del prodotto System Parameters Dati del materiale Conductors suitable for connection Rated data acc. to IEC Opakowanie Ważna informacja Classifications

Approvals

ROHS
Conform

Dati generali per l’ordinazione

버전
Connettore per circuito stampato, Connettore femmina, Passo in mm (P): 1.27 mm, Numero di poli: 12, Box
주문 번호
2826880000
유형
FC10 PN/12A S1 B BX
GTIN(EAN)
4064675363484
수량
10 Darab
Termékadatok
IEC: / 1.9 A
UL:
Csomagolás
Doboz
배송 상태
Ez a termék már nem kapható.
Last order date
/Date(1798671600000)/

Mått och vikter

길이
12.2 mm
Hossz, inch
0.48 inch
순중량
3.37 g

Conformità ambientale del prodotto

RoHS 준수 상태
Conforme senza esenzione
REACH SVHC
No SVHC above 0.1 wt%

System Parameters

제품군
Sygnał OMNIMATE - płytka do płytki
결선 유형
Złącze płytka-kabel (IDC)
와이어 결선 방식
IDC-plint
Cable length
100 mm
피치(mm)(P)
1.27 mm
Raszter inch-ben (P)
0.05 "
도체 아웃렛 방향
90°/270°
극 수
12
행 수
2
핀 시리즈 수량
2
Protection degree
IP20
볼륨 저항
<25 mΩ
Plugging cycles
500
Plugging force/pole, max.
0.6 N
Pulling force/pole, max.
0.6 N

Dati del materiale

절연재
LCP
컬러 코드
grey
컬러 차트(유사)
RAL 7035
절연 저항
≥ 20 MΩ
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Contact base material
Copper alloy
Contact material
Cu-alloy
접점 표면
Ni/Au
Layer structure of plug contact
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Storage temperature, min.
-40 °C
Storage temperature, max.
70 °C
Operating temperature, min.
-20 °C
Operating temperature, max.
105 °C

Conductors suitable for connection

결선 단면규격 AWG, 최소
AWG 30/1, 30/7
결선 단면규격 AWG, 최대
AWG 30/1, 30/7

Rated data acc. to IEC

정격 전류, 극 수(Tu=20°C)
1.9 A
정격 전류, 최대 극 수(Tu=40°C)
1.65 A
연면거리, 분
0.4 mm
최소간격, 분
0.4 mm

Opakowanie

패키징
skrzynia
VPE 길이
119 mm
VPE 폭
97 mm
VPE 높이
19 mm

Ważna informacja

IPC 준수
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Classifications

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
