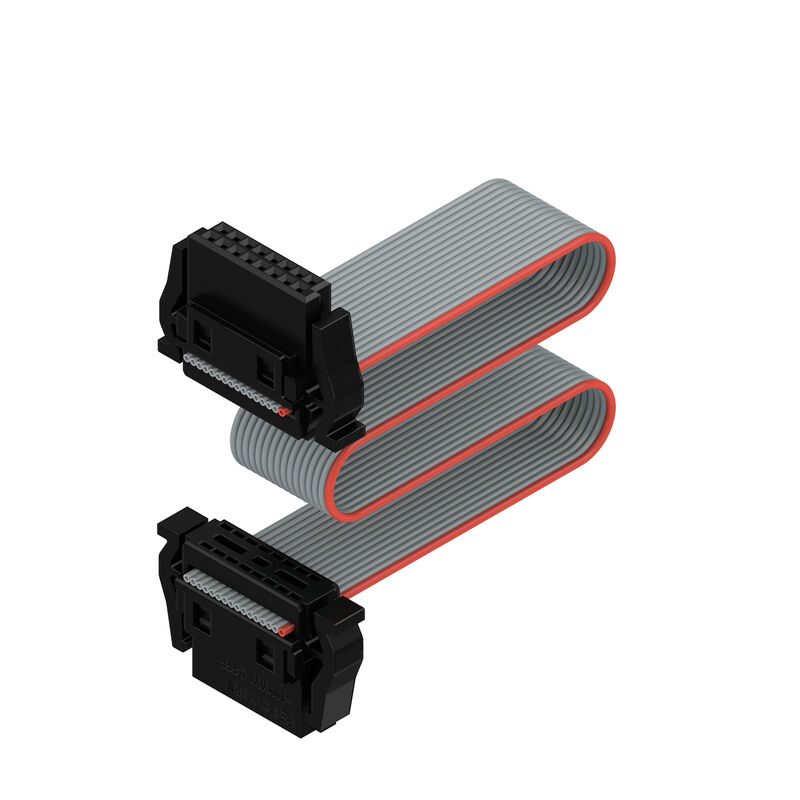

FC20 TN/16A S1 B BX
Product image

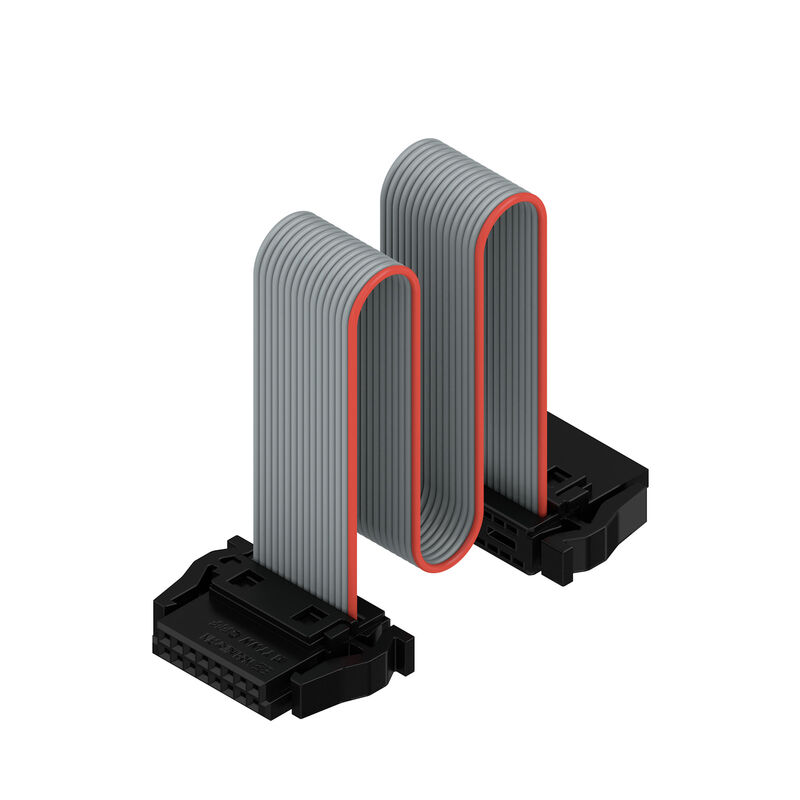

FC20 TN/16A S1 B BX
Product image
FC20 TN/16A S1 B BX
FC20 TN/16A S1 B BX
FC20 TN/16A S1 B BX

FC20 TN/16A S1 B BX

Dieses Produkt ist bald nicht mehr verfügbar.

Bestellbar bis: /Date(1798671600000)/

Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 16, Box

Art.-Nr. 2826980000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 27
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

ROHS
Konform

Allgemeine Bestelldaten

Versión
Leiterplattensteckverbinder, Buchsenstecker, Raster in mm (P): 1.27 mm, Polzahl: 16, Box
Référence
2826980000
Tipo
FC20 TN/16A S1 B BX
GTIN (EAN)
4064675363583
VPE
10 Stück
Produkt-Kennzahlen
IEC: / 1.9 A
UL:
Verpackung
Box
Lieferstatus
Dieser Artikel ist demnächst nicht mehr lieferbar.
Datum der letzten Bestellung
/Date(1798671600000)/

Abmessungen und Gewichte

Nettogewicht
5 g

Umweltanforderungen

Estado de cumplimiento de la directiva RoHS
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal – Board-to-Board
Type of connection
Schneidklemmanschluss IDC
Wire connection method
IDC-Anschluss
Kabellänge
200 mm
Raster in mm (P)
1,27 mm
Raster in Zoll (P)
0,05 "
Leiterabgangsrichtung
90°/270°
Polzahl
16
Number of rows
2
Polreihenzahl
2
Schutzart
IP20
Durchgangswiderstand
<25 mΩ
Steckzyklen
500
Steckkraft/Pol, max.
0,6 N
Ziehkraft/Pol, max.
0,6 N

Werkstoffdaten

절연재
LCP
Farbe
회색
Tableau des couleurs (similaire)
RAL 7035
Isolationswiderstand
≥ 20 MΩ
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktbasismaterial
Kupferlegierung
Kontaktmaterial
Cu-leg
Kontaktoberfläche
Ni/Au
Schichtaufbau - Steckkontakt
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
−40 °C
Betriebstemperatur, max.
125 °C

Anschließbare Leiter

Vezeték csatlakozási keresztmetszet AWG, min.
AWG 30/1, 30/7
Leiteranschlussquerschnitt AWG, max.
AWG 30/1, 30/7

Bemessungsdaten nach IEC

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
1,9 A
Clearance, min.
0,4 mm
Расстояние утечки, мин.
0,4 mm

Verpackungen

Packaging
Box
VPE length
155 mm
VPE width
64 mm
Výška VPE
38 mm

Wichtiger Hinweis

Conformidad con IPC
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
