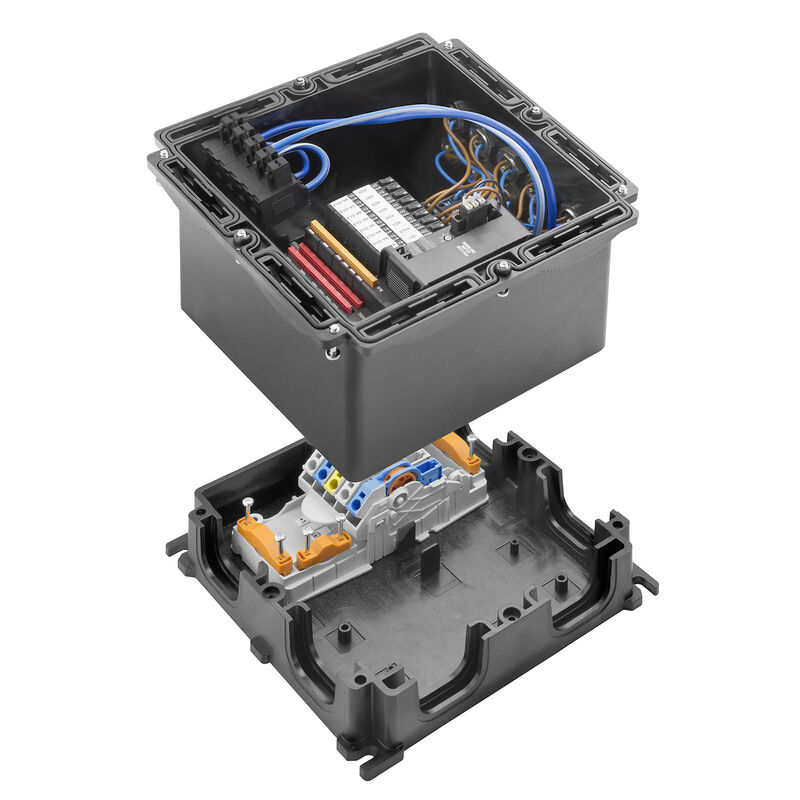

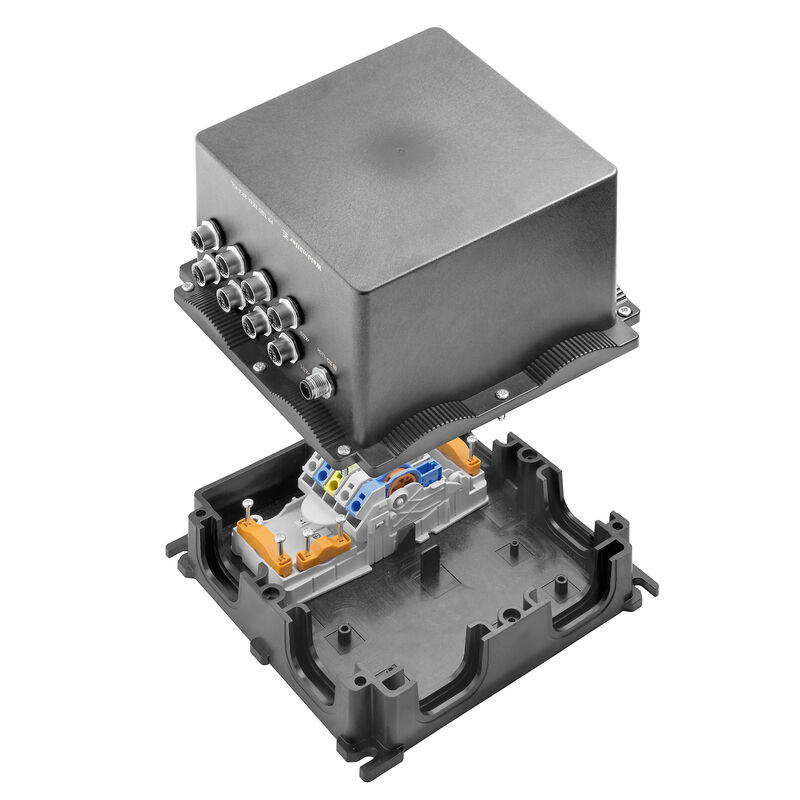

Monitoraggio elettronico del carico FieldPower®, IP65, in stato completo, 4 A, M12 codificato A (energia), M12 codificato A (IO-Link)

N. articolo 2743480000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 18 Componenti singoli 15 Prodotti correlati 1
Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Ingresso Uscita Dati generali Isolamento Ingresso Uscita Capacità di serraggio Dati di dimensionamento secondo IEC Dati nominali secondo UL Classificazioni Omologazioni

Dati generali per l’ordinazione

Versione
Monitoraggio elettronico del carico FieldPower®, IP65, in stato completo, 4 A, M12 codificato A (energia), M12 codificato A (IO-Link)
N. d’ordine
2743480000
Tipo
FP TGD 8X4A 2P A IOL
GTIN (EAN)
4064675061045
CPZ
1  Pezzo

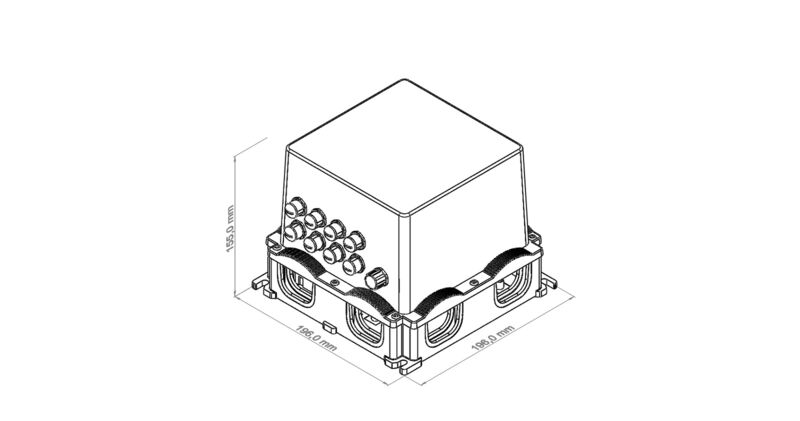

Dimensioni e pesi

Profondità
155  mm
Profondità (pollici)
6,102  inch
Posizione verticale
196  mm
Altezza (pollici)
7,717  inch
Larghezza
196  mm
Larghezza (pollici)
7,717  inch
Peso netto
1.769  g

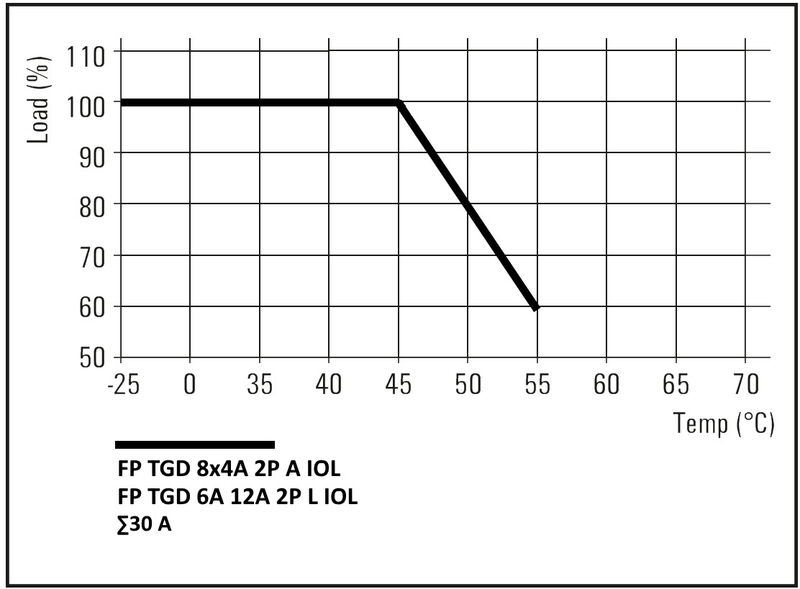

Temperature

Temperatura di magazzinaggio
-10 °C...60 °C
Temperatura d'esercizio
-20 °C...45 °C
Campo delle temperature di impiego
-25...50 ℃
Umidità
35…85%, senza condensazione e senza congelamento

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
Terphenyl, hydrogenated 61788-32-7
4,4'-isopropylidenediphenol 80-05-7
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
4fbedcbe-7ffa-4e3c-856c-9cb6aea05730

Ingresso

Campo tensione d'ingresso DC
18…30 V DC
Fusibile d'ingresso (interno)
No
Protezione contro le sovratensioni
Diodo soppressore
Tecnica di collegamento cavi
Collegamento a perforazione d'isolante (IDC)
PUSH IN
Tensione d’ingresso, max.
30  V
Tensione d’ingresso, min.
18  V
Tensione nominale d'ingresso
24 V DC

Uscita

Caratteristica di scatto
vedere curva caratteristica
Carico capacitivo
4.700 µF
Corrente di dimensionamento (per canale)
4  A
Corrente nominale regolabile
Sì
Protezione contro le sovratensioni
Diodo soppressore
Tecnica di collegamento cavi
Collegamento a perforazione d'isolante (IDC)
PUSH IN

Dati generali

Classe di sovratensione
III
Grado di protezione
IP65
in stato completo
Istruzioni di montaggio
Viti del coperchio incluse
Norme
non approvato UL
Umidità
35…85%, senza condensazione e senza congelamento

Isolamento

Classe di sovratensione
III

Ingresso

Campo tensione d'ingresso DC
18…30 V DC
Protezione contro le sovratensioni
Diodo soppressore
Tensione nominale d'ingresso
24 V DC
Fusibile d'ingresso (interno)
No

Uscita

Caratteristica di scatto
vedere curva caratteristica
Carico capacitivo
4.700 µF
Corrente di dimensionamento (per canale)
4  A
Corrente nominale regolabile
Sì

Capacità di serraggio

Dati di collegamento - bus di potenza elemento contatto
  • Tecnica di collegamento cavi:
    Collegamento a perforazione d'isolante (IDC)
  • Dimensioni lama dello strumento operativo:
    0,6 x 3,5 mm
  • Numero di poli:
    5
  • Sezione trasversale di collegamento del conduttore, rigida, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, rigida, min.:
    1,5 mm²
  • Sezione trasversale di collegamento del conduttore, semirigida, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, semirigida, min.:
    2,5 mm²
  • Sezione trasversale di collegamento del conduttore, molto flessibile, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, molto flessibile, min.:
    2,5 mm²
  • Sezione trasversale di collegamento del conduttore, estremamente flessibile, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, estremamente flessibile, min.:
    2,5 mm²
Dati di collegamento - elemento contatto ramo/alimentazione
  • Tecnica di collegamento cavi:
    PUSH IN
  • Dimensioni lama dello strumento operativo:
    0,6 x 3,5 mm
  • Lunghezza di spellatura:
    14 mm
  • Numero di poli:
    5
  • Sezione trasversale di collegamento del conduttore, rigida, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, rigida, min.:
    0,5 mm²
  • Sezione trasversale di collegamento del conduttore, semirigida, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, semirigida, min.:
    0,5 mm²
  • Sezione trasversale di collegamento del conduttore, molto flessibile, max.:
    10 mm²
  • Sezione trasversale di collegamento del conduttore, molto flessibile, min.:
    0,5 mm²
  • Sezione trasversale di collegamento del conduttore, estremamente flessibile, max.:
    6 mm²
  • Sezione trasversale di collegamento del conduttore, estremamente flessibile, min.:
    0,5 mm²
  • Sezione trasversale di collegamento del conduttore con terminale:
    • Tipo dei terminale:
      12 mm con collare di plastica
    • Standard:
      DIN 46228/1
    • Sezione, min.:
      0,5 mm²
    • Sezione, max.:
      6 mm²
    • Tipo dei terminale:
      12 mm con collare di plastica
    • Standard:
      DIN 46228/4
    • Sezione, min.:
      0,5 mm²
    • Sezione, max.:
      6 mm²
    • Tipo dei terminale:
      8 mm con collare di plastica
    • Standard:
      DIN 46228/1
    • Sezione, min.:
      0,5 mm²
    • Sezione, max.:
      6 mm²
    • Tipo dei terminale:
      8 mm con collare di plastica
    • Standard:
      DIN 46228/4
    • Sezione, min.:
      0,5 mm²
    • Sezione, max.:
      6 mm²
    • Tipo dei terminale:
      Capicorda tubiformi doppi
    • Sezione, min.:
      0,5 mm²
    • Sezione, max.:
      6 mm²

Dati di dimensionamento secondo IEC

Dati nominali a norma IEC per connettore
  • Tipo di tensione:
    DC
  • Standard:
    IEC 60947-7-1, IEC 60947-7-2, IEC 61984
  • Rated voltage:
    690 V
  • Tensione impulsiva di dimensionamento:
    8 kV
  • Corrente nominale (3 poli caricati):
    32 A
  • Corrente nominale (4 poli caricati):
    25 A
Dati nominali a norma IEC per elemento di contatto
  • Tipo di tensione:
    DC
  • Standard:
    IEC 60947-7-1, IEC 60947-7-2
  • Rated voltage:
    800 V
  • Tensione impulsiva di dimensionamento:
    8 kV
  • Corrente nominale (3 poli caricati):
    41 A
  • Corrente nominale (4 poli caricati):
    25 A

Dati nominali secondo UL

Dati nominali a norma UL per connettore
  • Standard:
    UL 1059
  • Testo di avviso:
    Per l’uso con cavi TC-ER con omologazione UL
  • Sezione trasversale di collegamento del conduttore, AWG, max.:
    AWG 12
  • Sezione trasversale di collegamento del conduttore, AWG, min.:
    AWG 16
  • Rated voltage:
    600 V
  • Corrente nominale:
    20 A
Dati nominali a norma UL per elemento di contatto
  • Standard:
    UL 1059
  • Testo di avviso:
    Per l’uso con cavi TC-ER con omologazione UL
  • Sezione trasversale di collegamento del conduttore, AWG, max.:
    AWG 10
  • Sezione trasversale di collegamento del conduttore, AWG, min.:
    AWG 14
  • Rated voltage:
    600 V
  • Corrente nominale:
    30 A
Norme
non approvato UL

Classificazioni

ETIM 6.0
EC002057
ETIM 7.0
EC002057
ETIM 8.0
EC002057
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 9.0
27-37-10-16
ECLASS 9.1
27-37-10-16
ECLASS 10.0
27-37-10-16
ECLASS 11.0
27-37-10-16
ECLASS 12.0
27-37-10-16
ECLASS 13.0
27-37-10-16
ECLASS 14.0
27-37-10-16
ECLASS 15.0
27-37-10-16

Omologazioni

Omologazioni
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conforme
